1.2.2 Vista esterna

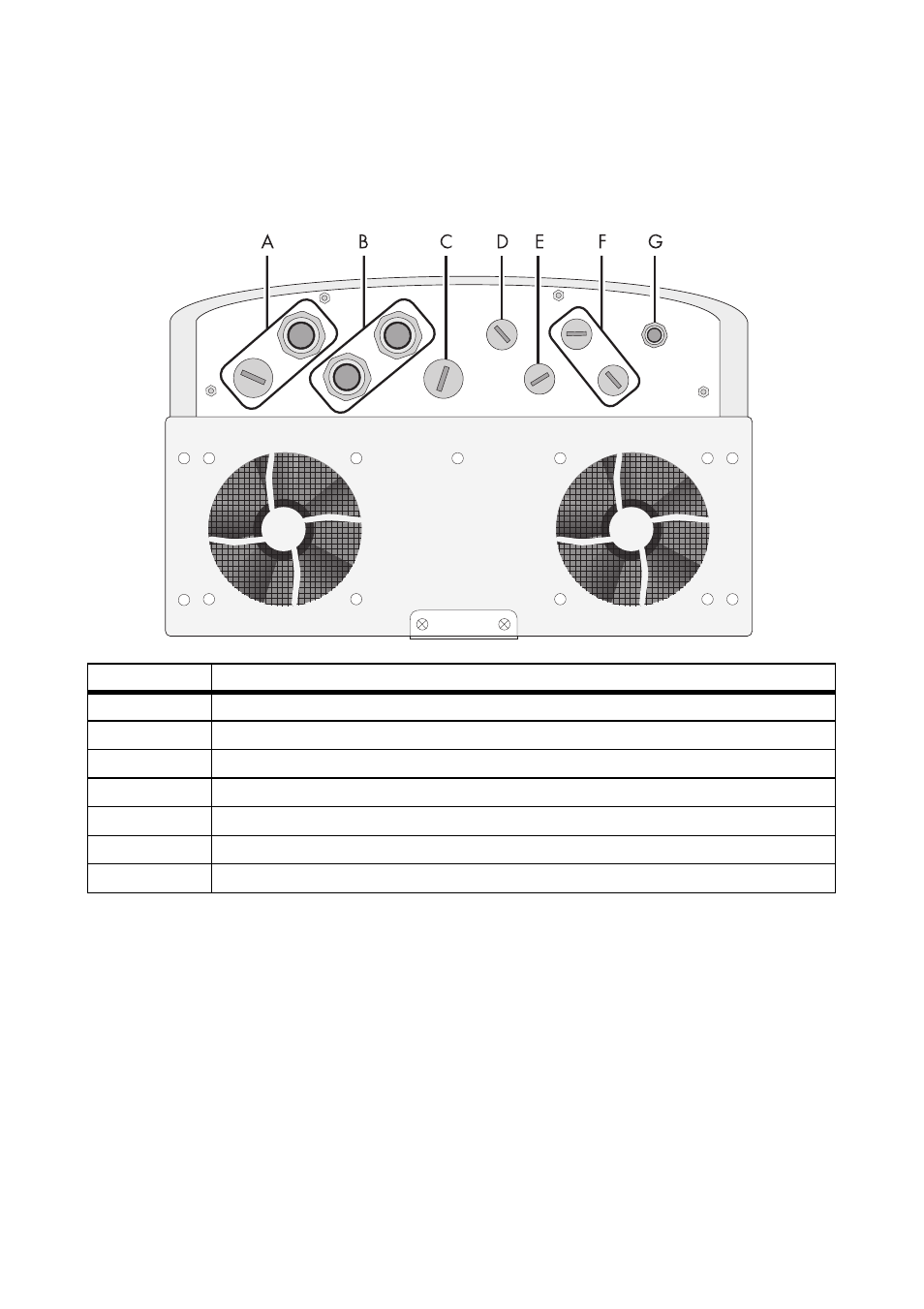

Tutte le linee vengono condotte lungo i passacavi presenti sul lato inferiore dell'involucro del Sunny
Island e collegate all'interno ai rispettivi collegamenti.
.
Pressacavo con filettatura metrica
Servirsi dei pressacavo con filettatura metrica e procedere alla posa delle linee CA nell'involucro del
Sunny Island come previsto dalla norma. Un pressacavo con filettatura metrica garantisce un
montaggio stagno alla polvere e all'acqua della linea nell'involucro e consente inoltre di scaricare la
trazione della linea sul collegamento.
I pressacavo e la guarnizione passacavi, se montati correttamente, garantiscono la classe di
protezione IP30.
Oggetto Descrizione
A Collegamento CC (negativo)
B Collegamento CC (positivo)
C Uscita CA (rete ad isola)
D Uscita CA (generatore o rete)
E Messa a terra
F Morsetti supplementari di collegamento (ad es. comunicazione, relè di comando)
G Sensore di corrente della batteria
