SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione 2/16 SI3324_4248-E-IIT094410
1.2 Panoramica dei punti di collegamento
1.2.1 Vista interna

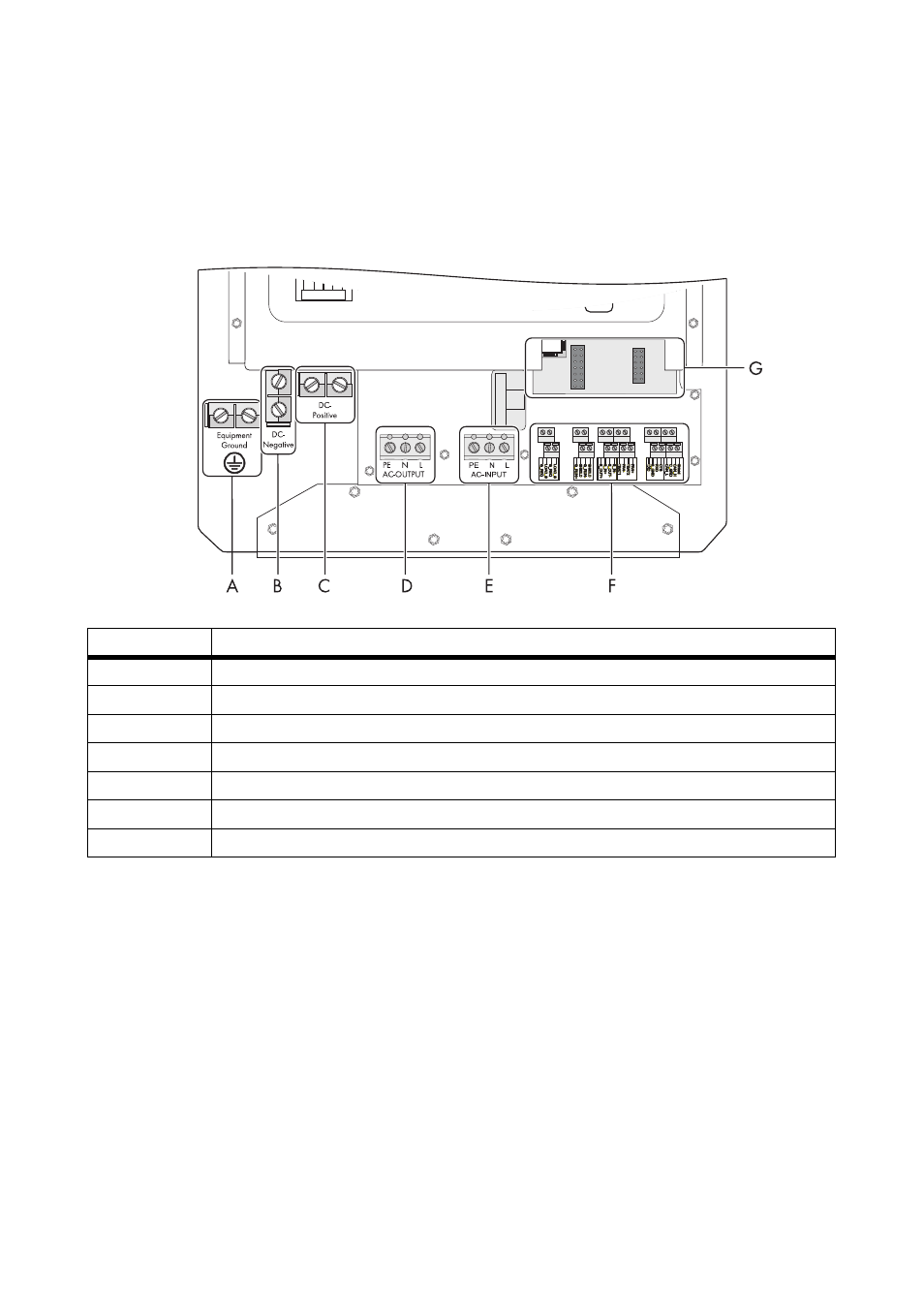

La seguente illustrazione offre una panoramica di tutti gli allacciamenti del Sunny Island:
Passacavi sull'involucro del Sunny Island
Tutte le linee vengono condotte lungo i passacavi presenti sul lato inferiore dell'involucro del Sunny
Island e collegate all'interno ai rispettivi collegamenti.
Oggetto Descrizione
A Messa a terra (CC e CA)
B Collegamento CC (negativo)
C Collegamento CC (positivo)
D Uscita CA (rete ad isola)
E Ingresso CA (generatore o rete)
F Morsetti supplementari di collegamento (ad es. comunicazione, relè di comando)
G Slot interfaccia per Piggy-Back
