2.2 A colpo d'occhio

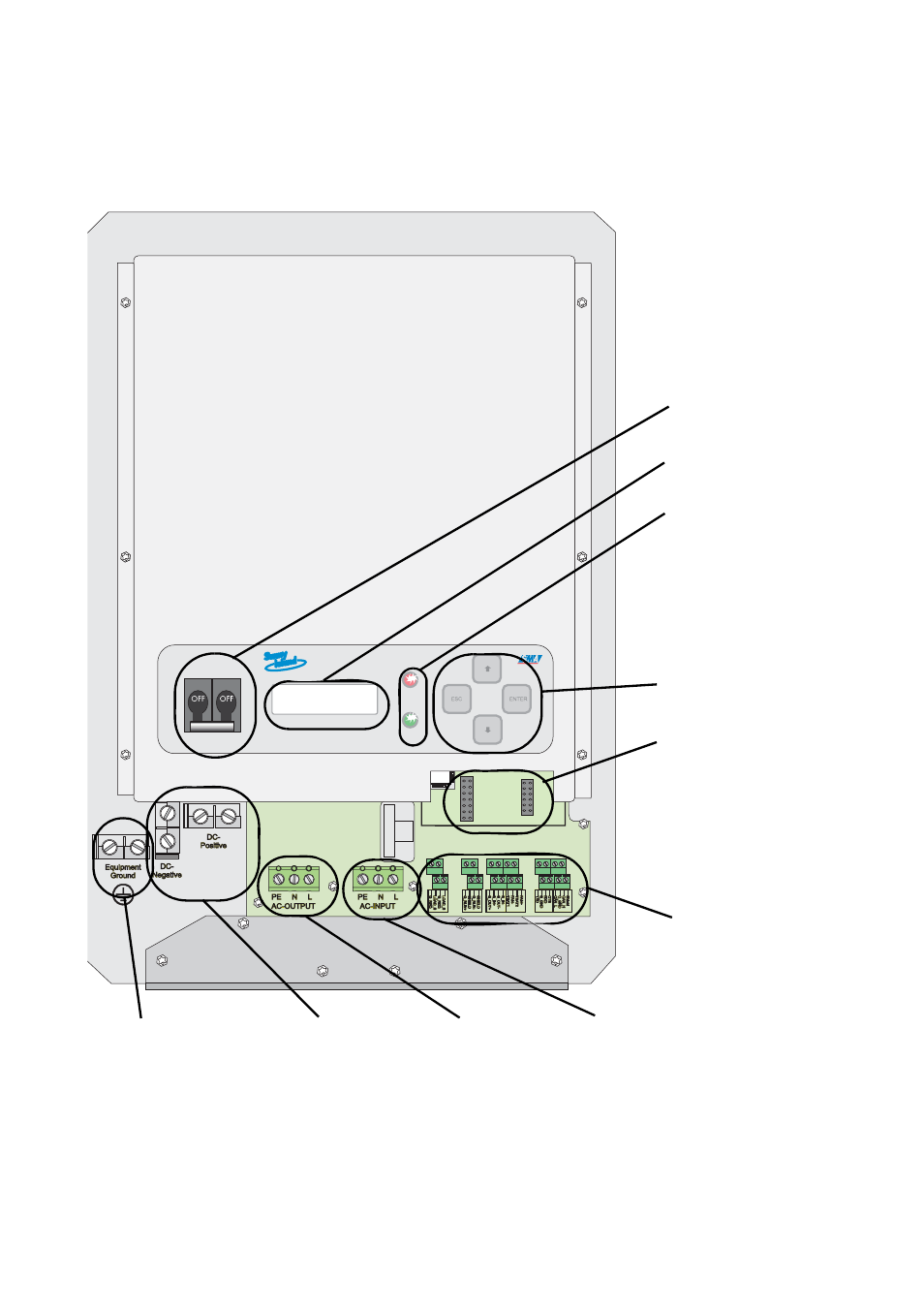

La seguente illustrazione vi fornisce una panoramica di tutti i comandi e degli
allacciamenti del Sunny Island 3324/4248 (senza coperchio della scatola).
Ingresso per il
Piggy-Back
(comunicazione)
Interruttore
automatico CC
Display
LED di
segnalazione
della condizione
di funzionamento:
in alto rosso, in
basso verde
Collegamento
CC
(batteria)
Ingresso CA
(generatore/rete)
Uscita CA
(rete ad isola)
Tasti
collegamenti
ulteriori (ad es.
comunicazione,
relè di
comando,...)
Messa a terra
CC e CA
