SMA Solar Technology AG 6 Valore nominale prescritto per potenza attiva e reattiva
Manuale d’uso SCxxxHE-20-BE-BIT111210 55
6.2.11 Procedura "VArCtlVol"
La potenza reattiva viene impostata in funzione della tensione di rete. Il relativo valore nominale viene
adattato gradualmente.

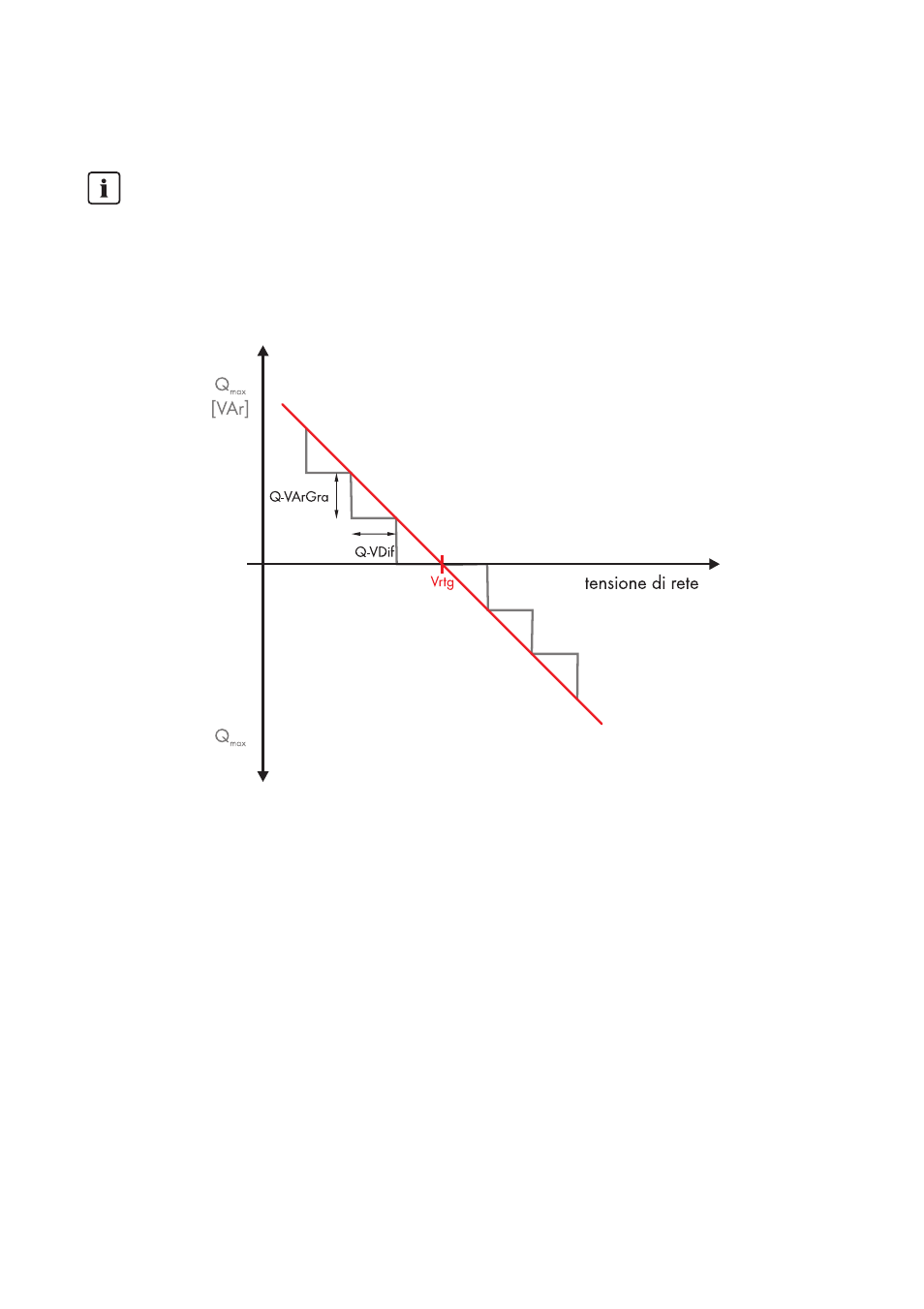

Figura 17: curva caratteristica per la riduzione della potenza reattiva in funzione della tensione di rete
Quando la tensione di rete subisce una variazione pari alla differenza di tensione parametrizzabile
"Q-VDif" per il periodo di tempo impostabile "Q-VDifTm", il valore nominale della potenza reattiva
viene adattato di una valore pari a "Q-VArGra".
La parametrizzazione di questa funzione è riferita alla media tensione.
Chiedere consiglio prima di modificare dei parametri
La procedura "VArCtlVol" deve essere selezionata e impostata solo previa consultazione con
il Servizio di assistenza tecnica SMA.
Parametri utilizzati Q-VDif
Q-VArGra
Q-VDifTm
Q-VRtgOfsNom
