SMA SC 500HE-20 - Manuale (Pagina 52)

6 Valore nominale prescritto per potenza attiva e reattiva SMA Solar Technology AG
52 SCxxxHE-20-BE-BIT111210 Manuale d’uso
Il valore analogico viene convertito in un valore nominale per la limitazione della potenza. Il
parametro "Pmax" costituisce il punto finale della curva caratteristica lineare.

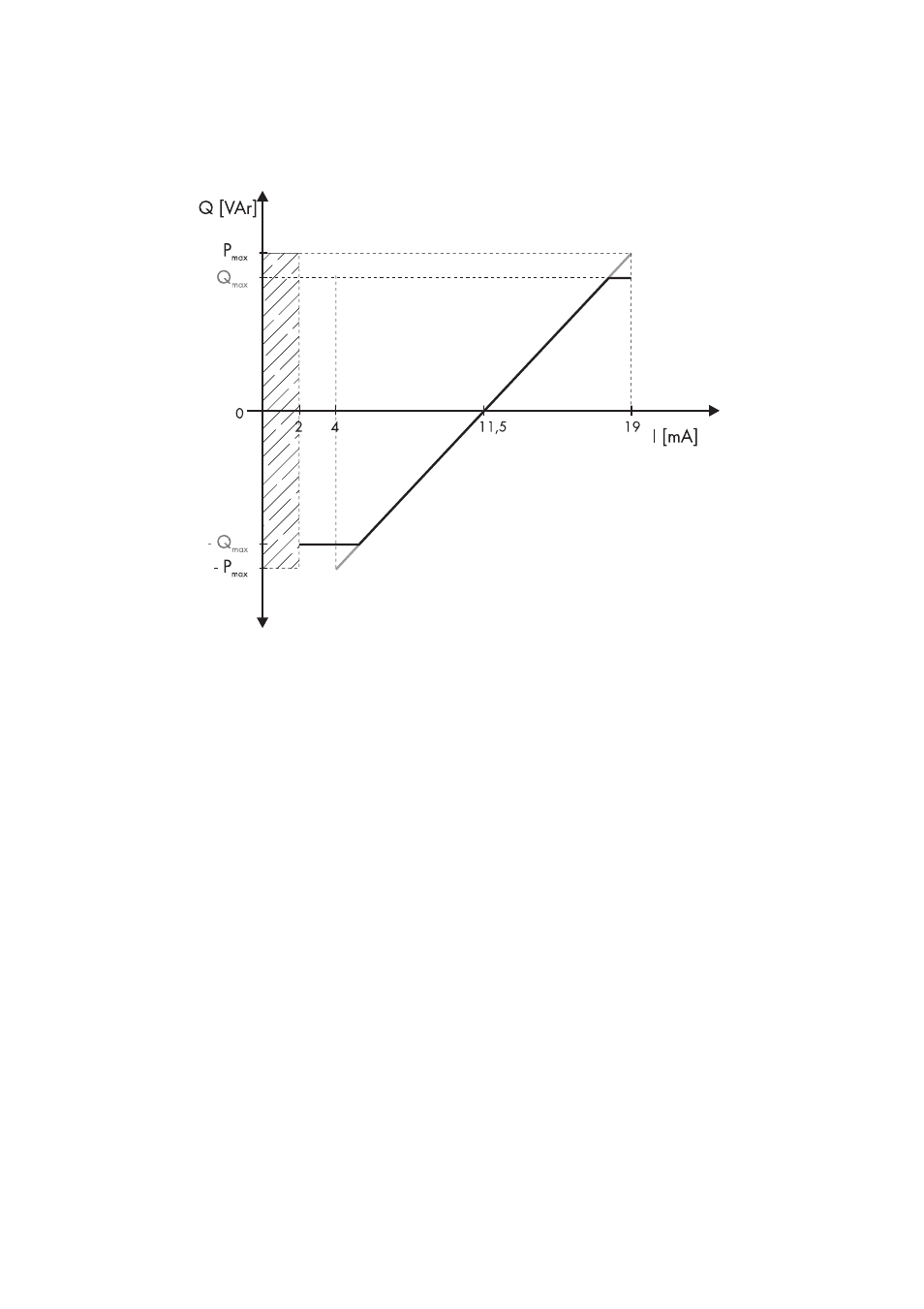

Figura 15: Limitazione del parametro "Pmax" al parametro "Qmax"
Se il valore di P
max
supera il valore di "Qmax" la curva caratteristica, in corrispondenza del valore
Q
max
, verrà limitata a "Qmax" e la curva caratteristica negli intervalli da ‒P
max
a ‒Q
max
e da +Q
max
a +P
max
avrà un andamento lineare.
6.2.8 Procedura "PFCnst"
La potenza reattiva viene impostata tramite i parametri "PF-PF" e "PF-PFExt". Il parametro "PF-PF" indica
il fattore di sfasamento cos ϕ e il parametro "PF-PFExt" l'eccitazione. Il parametro "PFAbsMin"
costituisce il punto iniziale e finale della curva caratteristica lineare.
Parametri utilizzati nessuno
Parametri utilizzati PF-PF
PF-PFExt
