Manutenzione del Sunny String Monitor Cabinet
SMA Solar Technology AG
46
SCWAR-WIT093012
Manuale di manutenzione
3. Controllare se all'interno dell'apparecchio si è raccolta della condensa.
☑ Pulire il Sunny String Monitor-Cabinet con un panno, verificare da dove sia penetrata
l'acqua ed eliminare il difetto.
4. Controllare che i fissaggi delle coperture in plexiglas sui fusibili di stringa non siano danneggiati
e siano saldamente posizionati.
5. Controllare le etichette adesive di avvertenza dentro e fuori l'apparecchio e sostituire quelle
danneggiate o non più leggibili. Nuove etichette adesive possono essere ordinate presso la
SMA Solar Technology AG.
6. Effettuare un controllo visivo dei fusibili montati e dei relativi supporti.
7. Verificare inoltre la presenza della tensione ausiliaria a +55 V sui morsetti di collegamento e
sui connettori, il valore rilevato deve essere almeno di +30 V.

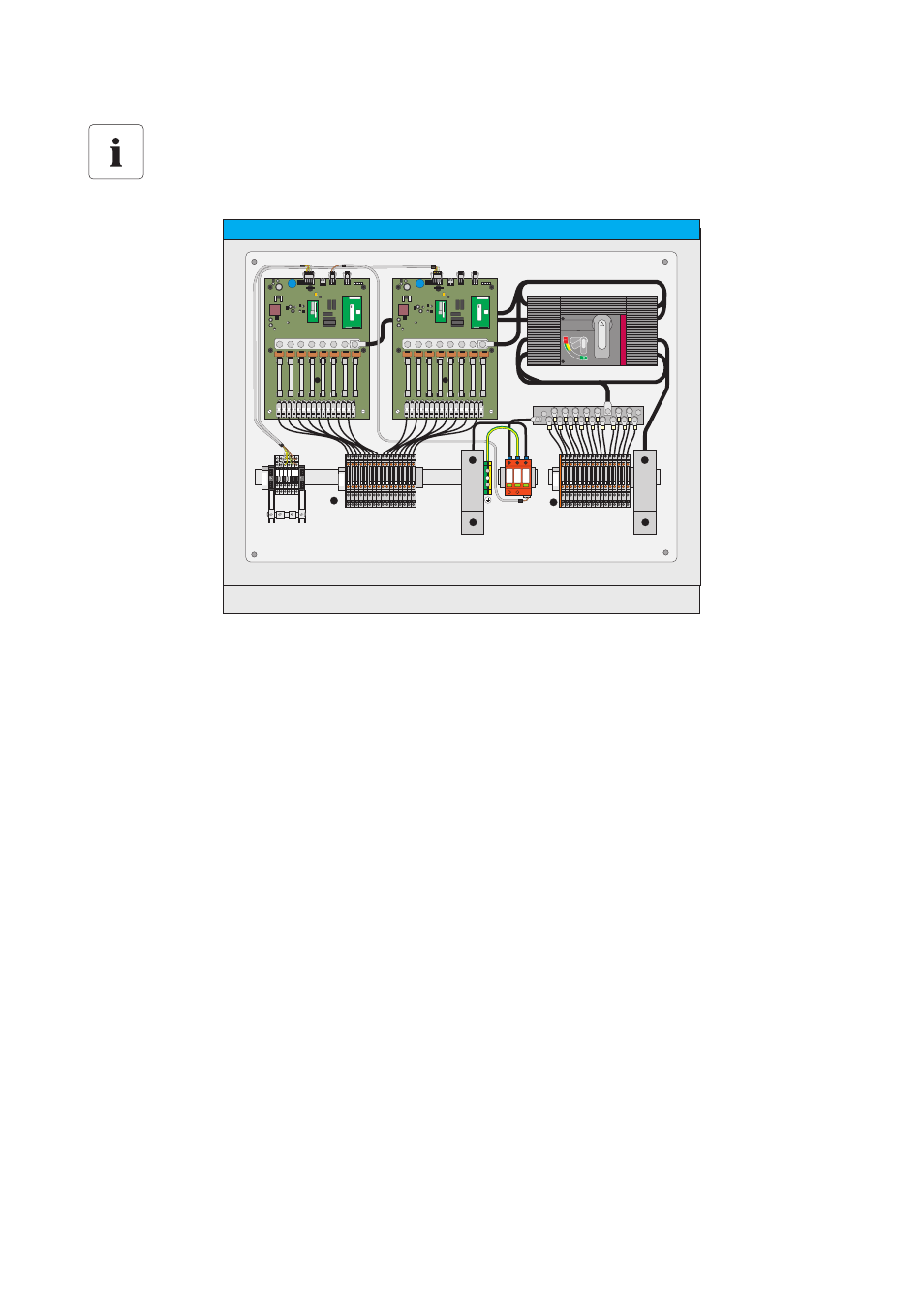

Manutenzione all'interno del Sunny String Monitor-Cabinet
Tutti gli ulteriori interventi di manutenzione avvengono all'interno del Sunny String Monitor-
Cabinet oppure riguardano il cablaggio in entrata.
