Interventi di manutenzione sull'inverter centrale SMA Solar Technology AG
40 SCWAR-WIT093012 Manuale di manutenzione
4.8.4 Controllo degli scaricatori di sovratensione
A seconda del modello di armadio elettrico e della versione gli inverter centrali vengono equipaggiati
con una serie di scaricatori di sovratensione dei quali va regolarmente verificato il perfetto
funzionamento.
L'esatta posizione e il numero degli scaricatori di sovratensione possono essere rilevati dalla codifica
dei mezzi di esercizio sui componenti nello schema elettrico allegato.
Il controllo degli scaricatori di sovratensione viene effettuato sia con controllo visivo (una volta
all'anno) sia tramite misurazioni (una volta ogni due anni).
Controllo visivo

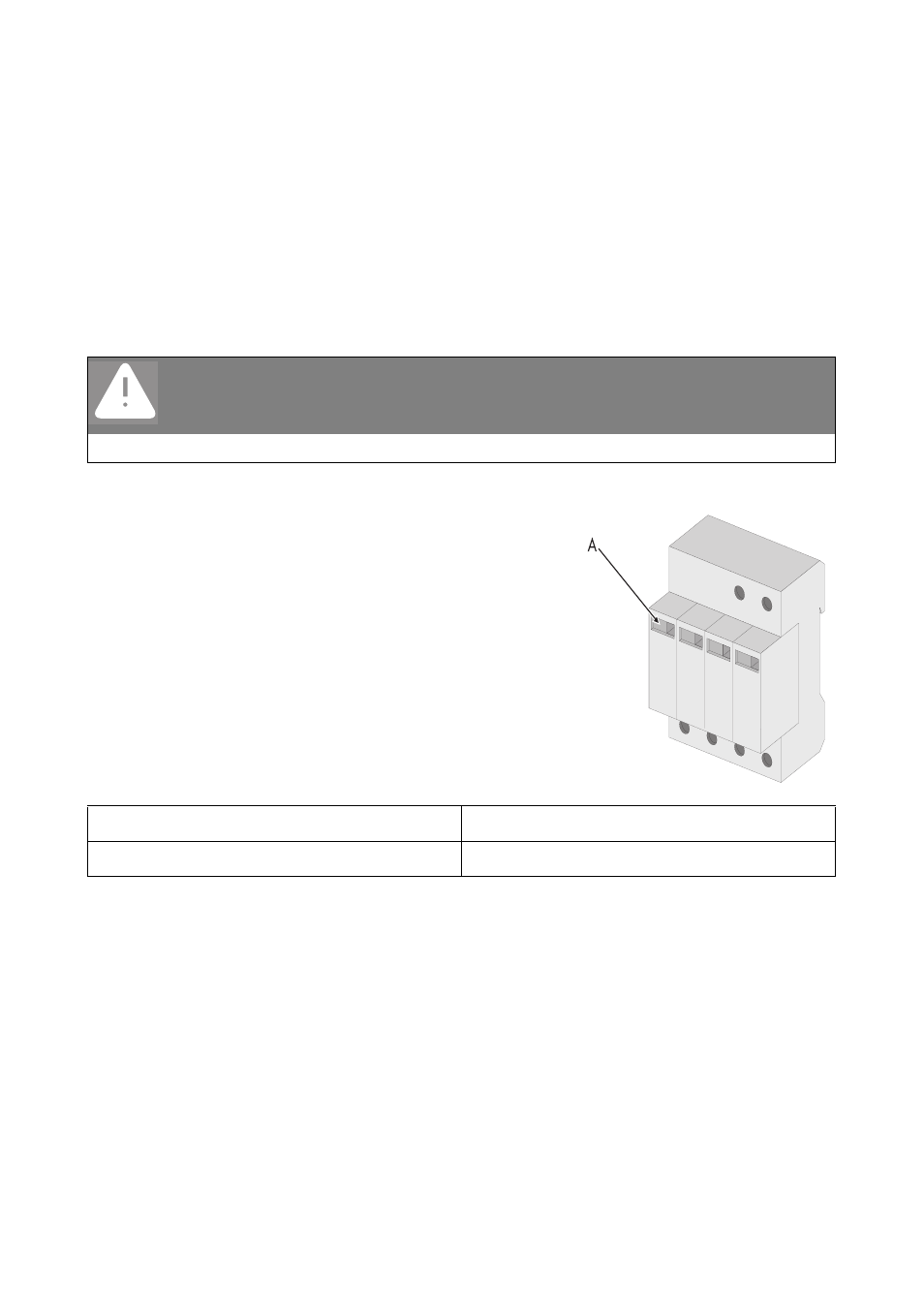

L'indicatore di funzione e guasti (A) - non alimentato da tensione
di esercizio - del tratto di isolamento consente di verificare che lo
scaricatore sia pronto all'uso.
Misurazioni
L'esatto rilevamento dello stato dello scaricatore può essere eseguito solo con un'apposito strumento
di controllo. Questo strumento è il PM20 della ditta Dehn + Söhne GmbH & Co. KG. Le modalità di
esecuzione delle misurazioni sono descritte nelle istruzioni per l'uso dell'apparecchio e devono essere
eseguite da un elettricista qualificato.
PERICOLO!
Pericolo di morte causa scossa elettrica e ustioni in seguito a contatto con
componenti sotto tensione della rete a media tensione.
• Lavorare solo con apparecchio spento e in assenza di tensione.
Indicatore visivo verde Scaricatore di sovratensione pronto all'uso
Indicatore visivo rosso Scaricatore di sovratensione difettoso
