SMA Solar Technology AG
Collegamento elettrico
Istruzioni per l’installazione
SB3300TLHC-IIT094121
17

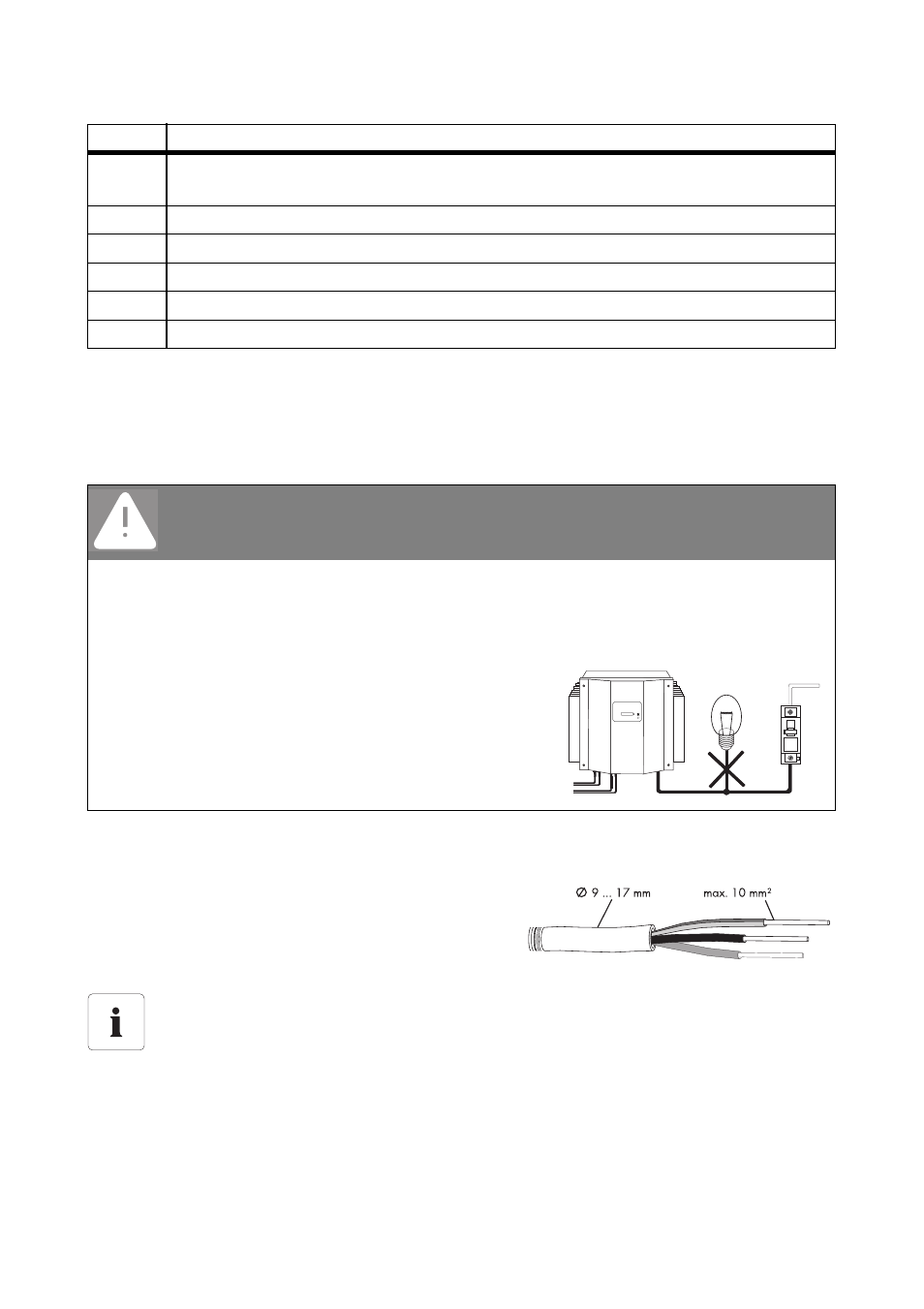

5.2 Rete a bassa tensione (CA)
Sezionatore di carico
La protezione massima consentita è riportata nei Dati Tecnici (pagina 41).
Vanno osservate le disposizioni tecniche vigenti in materia e le disposizioni speciali del gestore della
rete locale.
I morsetti di collegamento del Sunny Boy sono adatti per
conduttori con sezioni fino a 10 mm². Il diametro esterno
del cavo dovrebbe essere compreso tra 9 e 17 mm.
Il collegamento deve essere a tre fili (L, N, PE).
Il Sunny Boy è dotato di un'unità di monitoraggio integrata per corrente di guasto sensibile a tutti i
tipi di corrente. In questo modo il Sunny Boy è in grado di distinguere tra vere correnti di guasto e le
"normali" correnti di fuga capacitive.
G
Ingresso per l'alimentatore di potenza PLC
(necessario per la comunicazione tramite linea elettrica)
H
Connettore per Electronic Solar Switch (ESS)
I
Ingresso FV (CC), capitolo 5.3.1 ”Collegamento stringa FV (CC)” (Pagina 20)
J
Varistori, capitolo 9.1 ”Il LED rosso rimane illuminato” (Pagina 37)
K
Ingresso jumper per la comunicazione
L
Ingresso per la comunicazione
PERICOLO!
Pericolo di morte per incendio!
Collegando un produttore di energia (Sunny Boy) e un consumatore ad un interruttore di
protezione di linea, la funzione di protezione dell'interruttore non è garantita. Le correnti
provenienti dal Sunny Boy e dalla rete possono sommarsi e generare sovracorrente, che
l'interruttore di protezione di linea non riconosce.
• Non collegare mai utenze fra i Sunny Boy
e l'interruttore di protezione di linea senza
protezione.
• Proteggere sempre le utenze
separatamente.
Informazioni dettagliate ed esempi circa il dimensionamento dell'interruttore di protezione
di linea sono riportati nelle Informazioni Tecniche "Interruttore di protezione di linea",
disponibili nell'area download SMA Solar Technology sul sito www.SMA-Italia.com.
Oggetto Descrizione
