Montaggio SMA Solar Technology AG
12 SB3300TLHC-IIT094121 Istruzioni per l’installazione
4.2 Montaggio del Sunny Boy
Per il regolare montaggio del Sunny Boy utilizzate il
supporto da parete in dotazione. In pareti solide in
calcestruzzo o mattoni e con montaggio verticale,
l'apparecchio può essere montato p. es. con viti in
acciaio inox a testa esagonale da 8 mm x 50 mm
secondo DIN 571 e con tasselli tipo SX10.
Nel dimensionamento del supporto tenere presente il
peso del Sunny Boy (28 kg).

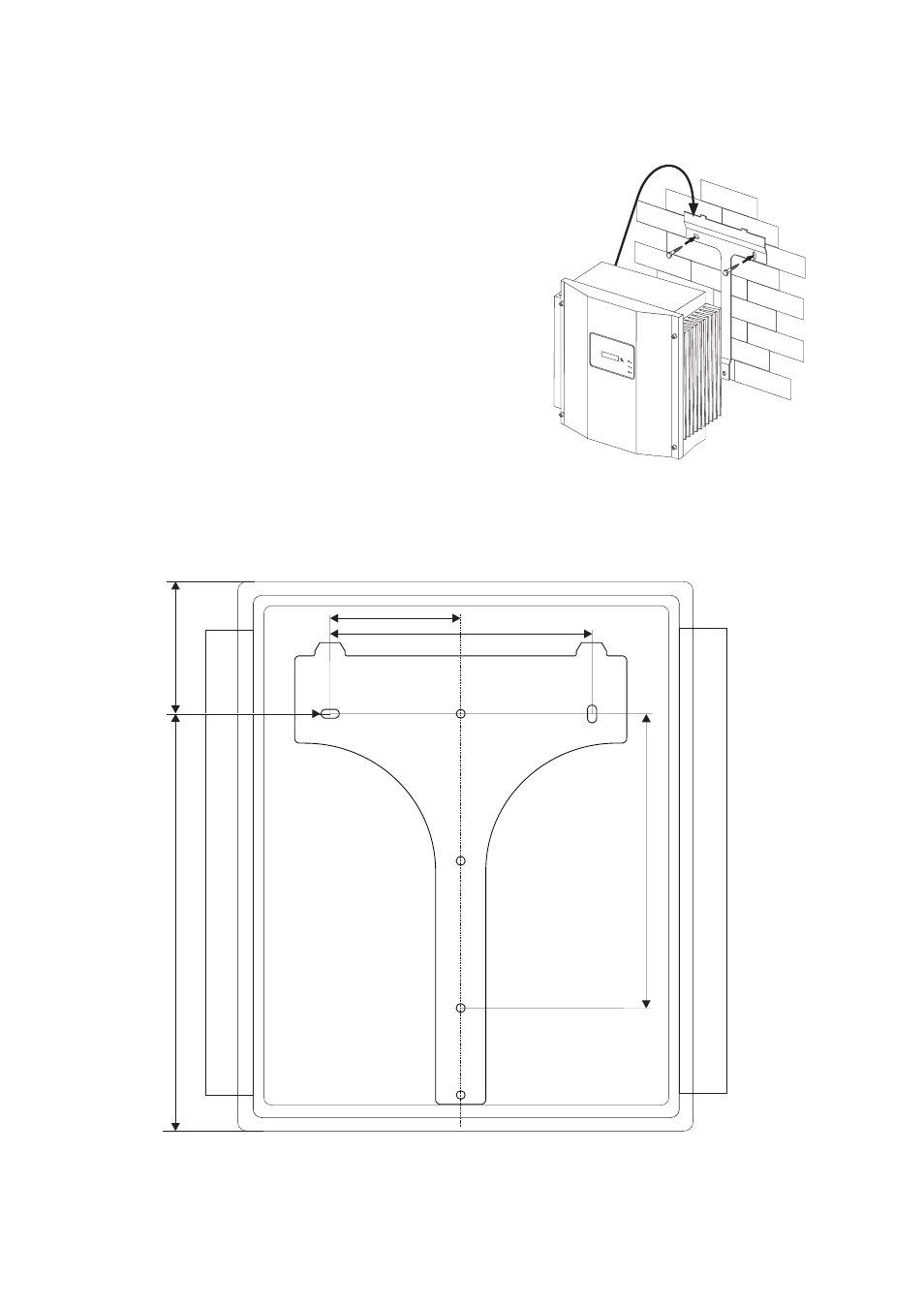

Se non si desidera utilizzare il supporto da parete in dotazione come dima, osservare le misure del
disegno sotto raffigurato. Il montaggio dell'inverter con l'aiuto del supporto a parete viene descritto
nella pagina seguente.
300 mm
260 mm
130 mm
105 mm
95
395 mm
