Accessori per SUNNY BOY 2000HF/2500HF/3000HF
RS485-Quick Module
Istruzioni per l'installazione
485Q-Module-IIT111830 | IMIT-485QMODULE | Versione 3.0
In caso di problemi tecnici con i nostri prodotti si prega di rivolgersi al Servizio assistenza
tecnica SMA. Per poter essere d'aiuto, necessitiamo dei seguenti dati:
• Numero di serie di RS485-Quick Module
• Tipo di inverter
• Numero di serie dell'inverter
• Tipo e numero dei moduli FV collegati
• Codice evento o messaggio sul display dell'inverter
• Eventualmente tipo di comunicazione
SMa Italia S.r.l.
Milano Business Park
Via dei Missaglia 97
20141 Milano
Tel. +39 02 89347 299
Fax +39 02 89347 201
[email protected]
www.SMA-Italia.com
Controllare che la fornitura sia completa e non presenti danni visibili all'esterno. Se si
riscontrano danni o la fornitura è incompleta, rivolgersi al proprio rivenditore.
RS485-Quick Module
Istruzioni per l'installazione
Poster del sistema di cablaggio RS485
Utilizzo conforme
RS485-Quick Module è disponibile come kit di espansione o compreso nella fornitura
dell'inverter.
RS485-Quick Module può essere utilizzato esclusivamente in abbinamento agli inverter SMA
del tipo Sunny Boy 2000HF/2500HF/3000HF. Osservare anche le Istruzioni per l'installazione
dell'inverter.
RS485-Quick Module dispone di un'interfaccia RS485 e di un relè multifunzione. L'interfaccia
RS485 consente di realizzare la comunicazione RS485 via cavo dei tipi di inverter citati.
Il relè multifunzione serve ad azionare un segnalatore di guasto o un utente esterno a seconda
dei servizi dell’inverter. La descrizione delle funzioni del relè multifunzione (a partire dalla
versione Firmware 2.10) sono disponibili nella Descrizione Tecnica “Relè multifunzione e
OptiTrac Global Peak”, nell’area download del sito www.SMA-Italia.com.
avvertenze di sicurezza
PERICoLo!
Scossa elettrica per alta tensione nell'inverter.
• Tutti i lavori sull'inverter devono essere eseguiti esclusivamente da tecnici abilitati.
• Disinserire l'inverter sul lato CA e CC come descritto nelle Istruzioni per
l'installazione dell'inverter.
aVVISo!
Danneggiamento di RS485-Quick Module o dell'inverter per scarica
elettrostatica.
• Scaricare la propria carica elettrostatica toccando il conduttore di protezione
(PE) o un oggetto collegato a terra.
Lunghezza dei cavi
Per il cablaggio assicurarsi che tutti i cavi siano sufficientemente lunghi da consentire
il collegamento di RS485-Quick Module all'inverter. Considerare inoltre che, una
volta collegato, RS485-Quick Module deve essere inserito per circa 10 cm all'interno
dell'inverter (vedere "Montaggio").

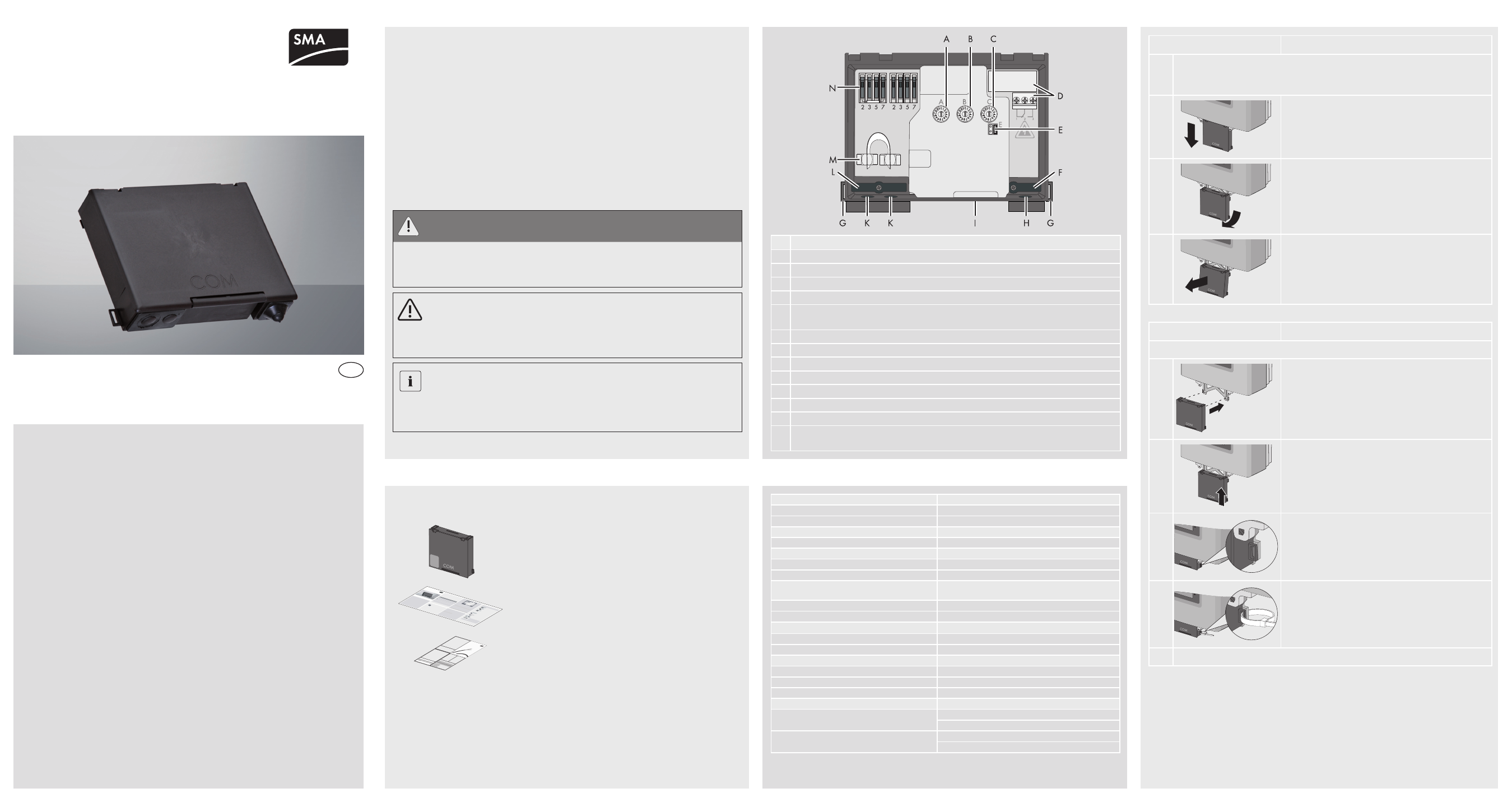

Descrizione
A Interruttore rotante per l'impostazione del Paese di installazione (interruttore A)
B Interruttore rotante per l'impostazione della lingua del display (interruttore B)
C Interruttore rotante per la configurazione della comunicazione Bluetooth (interruttore C)
D Relè multifunzione e morsetto di collegamento
E Ingresso jumper per la configurazione della lingua in inglese, per es. per interventi di
assistenza (E)
F Scarico della trazione
G Occhielli per il fissaggio con fascette per cavi
H Apertura dell'involucro per il collegamento del relè multifunzione
I Ingresso per la scheda SD
K Isolatori passanti dei cavi con tappi ciechi per il collegamento al bus RS485
L Scarico della trazione
M Morsetti schermati con 2 pellicole autoadesive in rame
N Due morsetti a molla a 4 poli per il collegamento al bus RS485 con una resistenza di
terminazione
PanoRaMICa DEL PRoDotto SoStItUzIonE DI RS485-QUICk MoDULE
Collegamenti
Bus di campo 2 morsetti a molla a 4 poli
Relè multifunzione Morsetto a vite a 3 poli
Comunicazione
Interfacce di comunicazione RS485, Bluetooth
Portata massima di comunicazione
RS485 1200 m
Bluetooth all'aperto 100 m
Requisiti ambientali durante il funziona-
mento
Temperatura ambiente –25 °C … +60 °C
Umidità relativa dell'aria (non condensante) 5% … 95%
Requisiti ambientali per magazzinaggio
Temperatura ambiente –40 °C … +85 °C
Umidità relativa dell'aria 5% … 95%
Dati generali
Larghezza x altezza x profondità 124 mm x 97,5 mm x 27 mm
Peso 180 g
Luogo di montaggio All'interno dell'inverter
Dati relè multifunzione
Tensione CA: max 240 V
CC: max 30 V
Corrente CA: max 1,0 A
CC: max 1,0 A
DatI tECnICI
Smontaggio
1. Disinserire l'inverter sul lato CA e CC come descritto nelle Istruzioni per l'installazione
dell'inverter. Disinserire la tensione di alimentazione del relè multifunzione, se
collegato.
2. Estrarre il RS485-Quick Module montato fino
all'arresto.
3. Spingere leggermente in avanti il RS485-Quick
Module finché i naselli di guida non entrano nei fori
del supporto.
4. Estrarre il RS485-Quick Module dal supporto.
Montaggio
Montare con cautela RS485-Quick Module nell'inverter.
1. Inserire RS485-Quick Module nei fori previsti del
supporto.
2. Spingere verso l'alto RS485-Quick Module nella
scanalatura di guida finché non si innesta.
3. Verificare che RS485-Quick Module sia ben fisso
in sede. Gli occhielli di sicurezza del RS485-
Quick Module e del supporto devono combaciare
perfettamente.
4. Blocco meccanico:
Per evitare che RS485-Quick Module venga estratto
inavvertitamente, è possibile fissarlo con la fascetta per
cavi. Infilare la fascetta per cavi nei due occhielli di
sicurezza sovrapposti e stringere.
☑ RS485-Quick Module è montato.
DotazIonE
SICUREzza
