Monitoraggio dell'impianto SMA Technologie AG
Pagina 36 SB3300TL-11:FI2605 Manuale d'uso

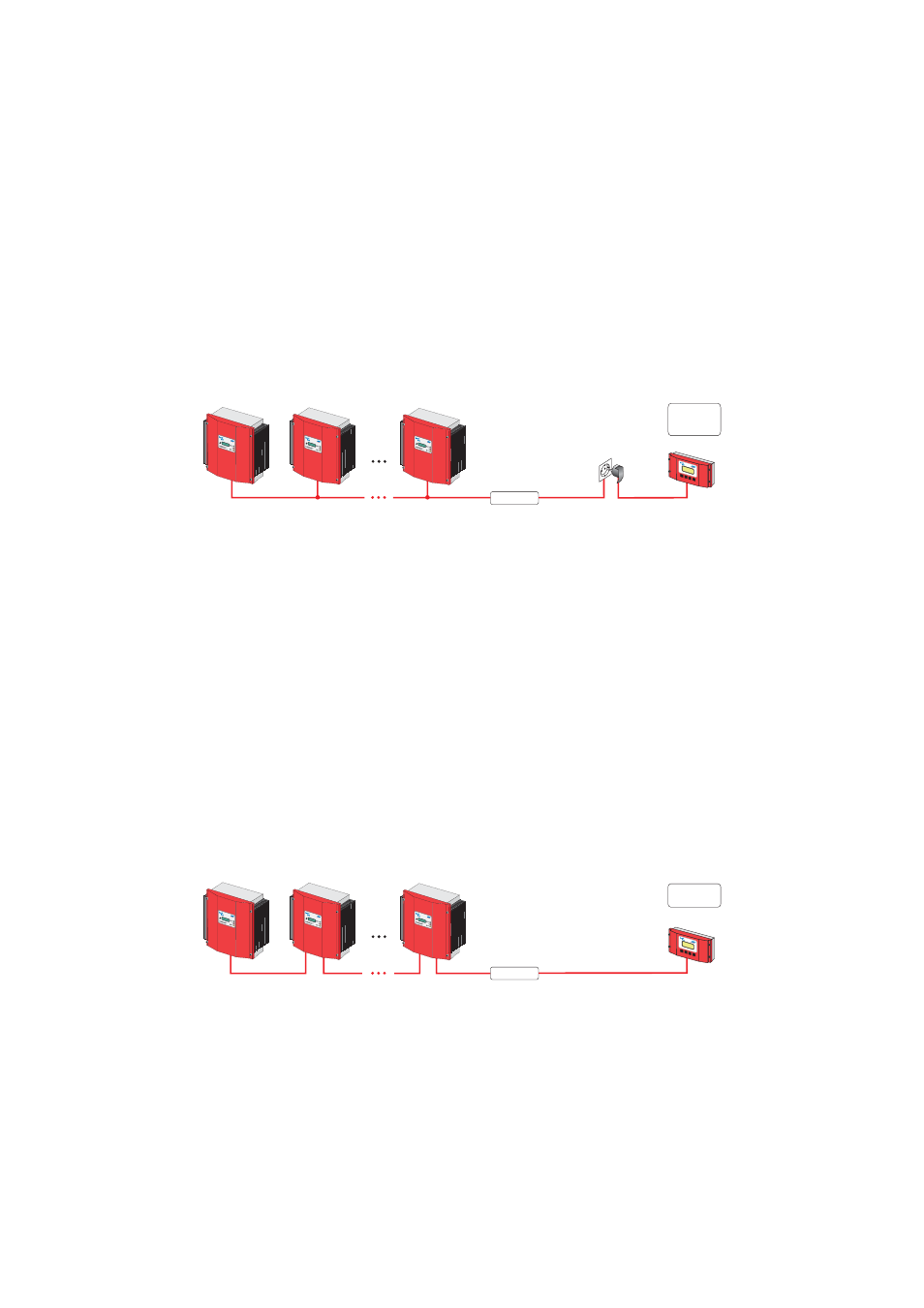

6.3 Sunny Boy Control Light
Il semplice datalogger per impianti FV fino a 10 Sunny Boy o Sunny Mini Central. Il
collegamento tra Sunny Boy Control Light ed i Sunny Boy oppure i Sunny Mini
Central avviene tramite Powerline.
Presupposti: I Sunny Boy o Sunny Mini Central devono essere equipaggiati con una
Powerline Piggy-Back. L'installazione è descritta in modo dettagliato nella
documentazione del Sunny Boy Control Light.
6.4 Sunny Boy Control
Il datalogger per impianti FV fino a 50 Sunny Boy o Sunny Mini Central. Il
collegamento tra il Sunny Boy Control ed i Sunny Boy oppure i Sunny Mini Central
può essere creato come segue:
Powerline - La comunicazione "senza fili" tramite la linea elettrica
Presupposti: Tutti i Sunny Boy o Sunny Mini Central devono essere equipaggiati con
una Powerline Piggy-Back.
Comunicazione RS485 tramite cavo
Presupposti: Tutti i Sunny Boy o Sunny Mini Central devono essere equipaggiati con
una scheda Piggy-Back RS485, Sunny Boy Control deve essere dotato di una Piggy-
Back RS485 all'interfaccia "COM1 - Sunny Boy".
max. 10
Sunny Boy
Control
Light
Powerline
PAC 1273 W
Erdschlus s Earth Fault
Ar t.- N r. : 8 6-00 Erdschluss Earth Fault
Ar t.-Nr .: 8 6-0 0 Erdschluss Earth Fault
Ar t. -N r. : 8 6 -00
max. 50
Sunny Boy
Control
RS485
PAC 1273 W
Erdschluss
Earth Fault
Ar t.-Nr .: 8 6-00 Erdschluss
Earth Fault
Ar t.-Nr .: 8 6-00 Erdsc hluss Earth Fault
Ar t. -N r. : 8 6-00
