3.2 Allestimento dell'apparecchio
Tutta la linea di prodotti Sunny Boy è caratterizzata da un design semplice e
funzionale. Anche la versione base del Sunny Boy 3300TL viene fornita con
l'indicazione di stato formata da tre LED, molto apprezzata dagli utenti. Come
optional, è disponibile un display con testo chiaro. Si è rinunciato consapevolmente
alla dotazione di dispositivi di regolazione sull'apparecchio.
Non sono necessarie regolazioni di precisione rispetto all'impianto solare. Qualora
in determinate condizioni di utilizzo si desiderino comunque tali regolazioni, bisogna
utilizzare una delle interfacce di comunicazione disponibili come optional. Inoltre è
possibile ottenere i dati di funzionamento attuali e registrarli con un programma per
PC. Il capitolo 6 „Monitoraggio dell'impianto” (pagina 33) contiene ulteriori
informazioni a tal proposito.

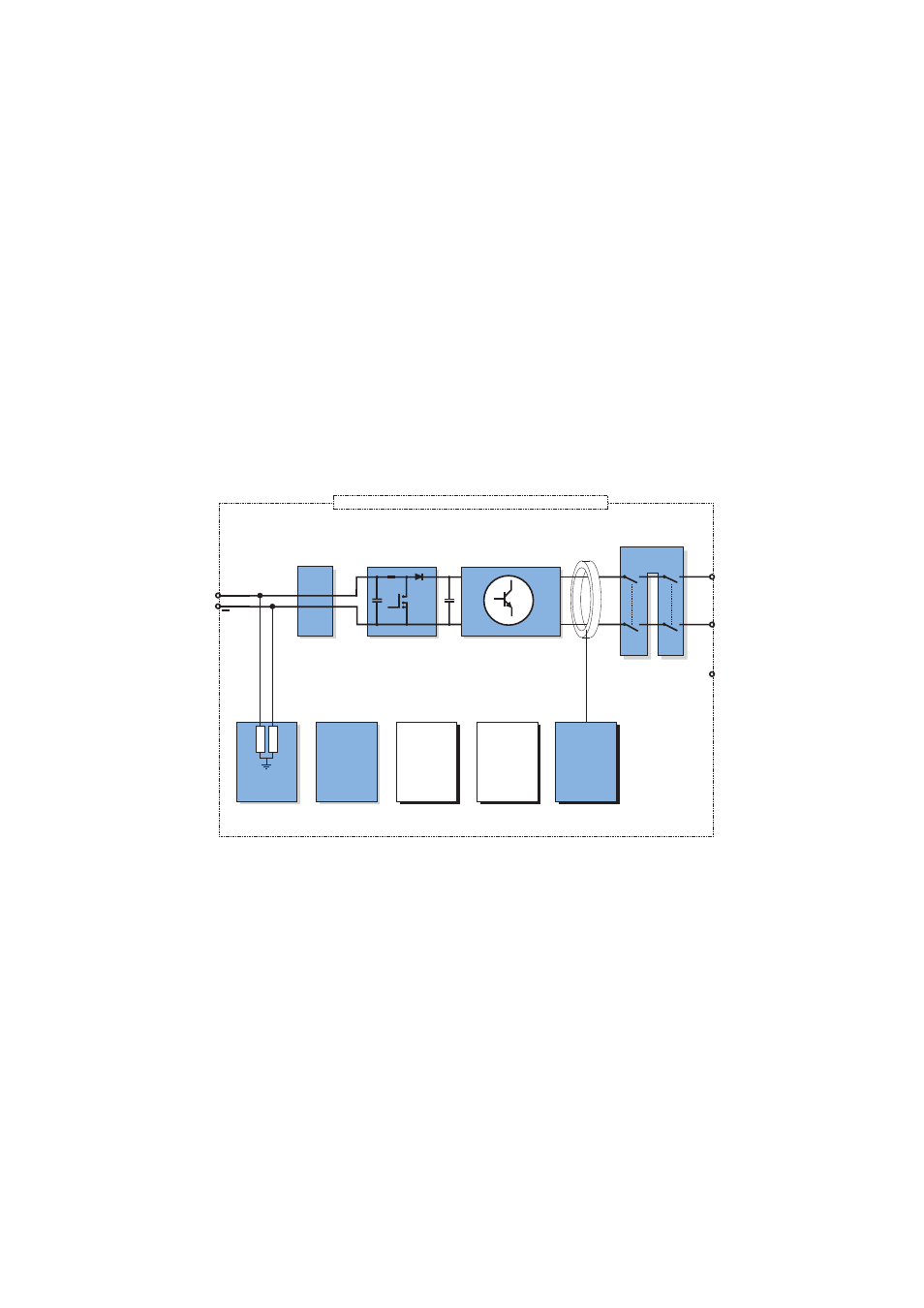

Figura 3.2: Schema a blocchi
MPP-
Tracking
Convertitore boost Ponte inverter
Monitoraggio
della
dispersione
verso terra
Protenzione
contro
sovratensione:
Varistori
controllati
termicamente
Display
opzionale
(IP65)
Interfaccia
opzionale
comunicazione:
RS232
RS485
Powerline
Radio
Misurazione
della corrente
di guasto
Morse
tt
o A
C
+
Sunny Boy 3300TL Scatola IP65 (possibilità di montaggio)
L
N
PE
Ingr
esso DC con 2 conne
tt
or
i a spina DC
SMA
grid guard
