SMA Solar Technology AG Assemblaggio e collegamento elettrico
Istruzioni per l’installazione PT100MNR-IIT083510 9

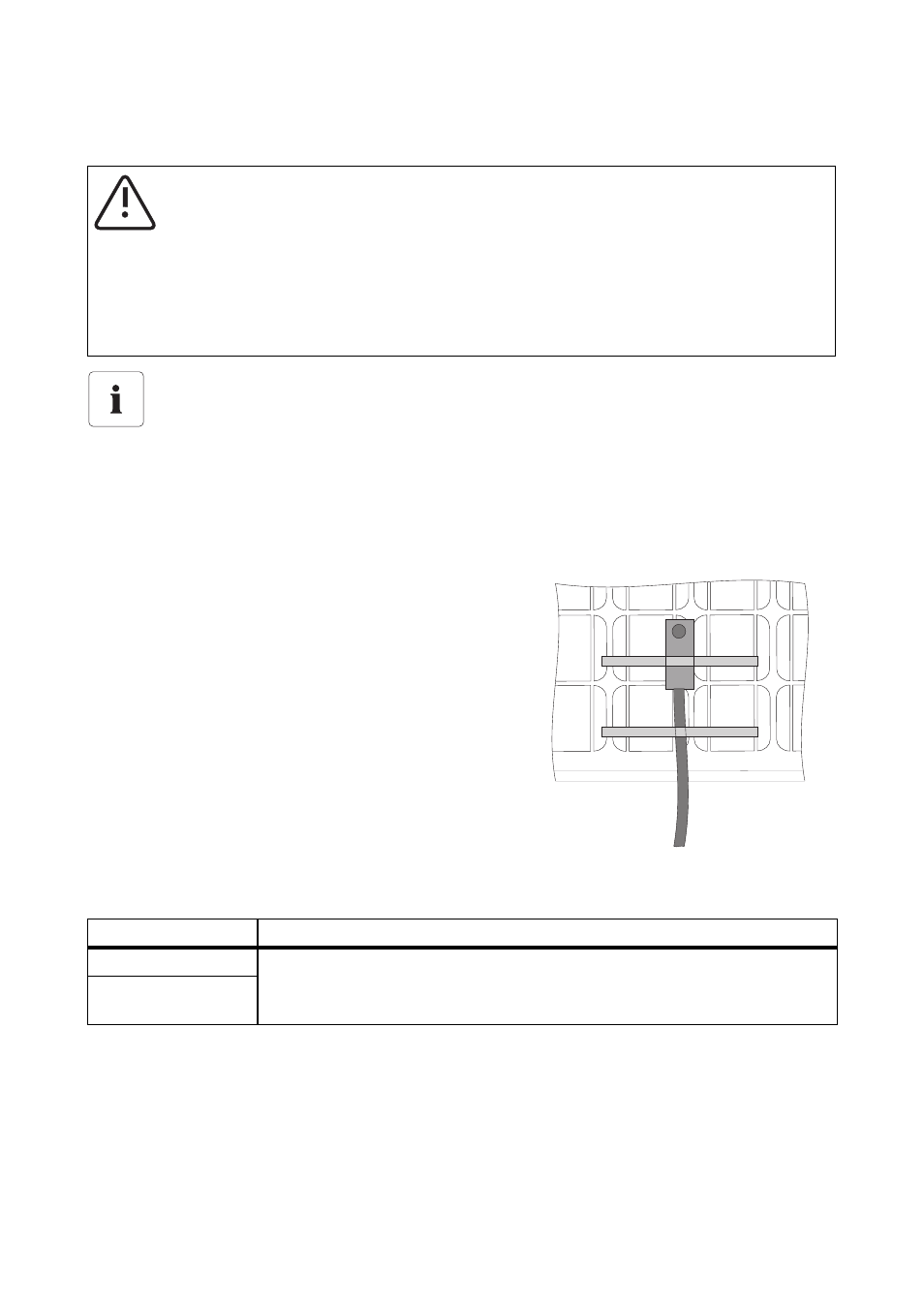

4.3 Montaggio del sensore
1. Stabilire il luogo di montaggio tenendo conto della lunghezza del cavo del sensore.
2. Ripulire il luogo di montaggio.
3. Preparare la colla termoconduttiva attenendosi alle istruzioni del produttore.
4. Incollare il sensore di temperatura modulare sul lato
inferiore di una cella solare con la colla
termoconduttiva fornita in dotazione.
5. Fissare il sensore di temperatura modulare e il cavo
sul lato inferiore della cella solare con strisce di
nastro adesivo.
6. Quando la colla termoconduttiva si è indurita del
tutto sarà possibile rimuovere le strisce di nastro
adesivo.
☑ Il sensore di temperatura modulare è montato.
4.4 Panoramica dei collegamenti
4.5 Collegamento del sensore al Sunny SensorBox
Per le modalità di collegamento e configurazione del sensore al Sunny SensorBox consultare le
istruzioni per l'installazione del Sunny SensorBox. La versione aggiornata delle istruzioni può essere
scaricata dall'area download del sito www.SMA-Italia.com o acquistata attraverso i canali di
distribuzione convenzionali.
ATTENZIONE!
Lesioni in seguito al contatto con la colla termoconduttiva
• Durante le operazioni indossare indumenti adeguati, guanti e occhiali di protezione.
• Evitare il contatto con la pelle, le mucose e gli occhi.
• Attenersi alle avvertenze di sicurezza e le istruzioni del produttore della colla
termoconduttiva.
Colla termoconduttiva
Mescolare la colla termoconduttiva attenendosi alle istruzioni del produttore. Durante le
operazioni rispettare i tempi di lavorazione e indurimento indicati dal produttore.
Colore Assegnazione
Rosso I fili del sensore possono essere assegnati a piacimento. Tuttavia in caso di
collegamento con tecnica a 4 conduttori è necessario rispettare le
assegnazioni dei collegamenti.
Bianco
