Istruzioni per l’installazione PT100MNR-IIT083510 7
3 Disimballaggio
3.1 Fornitura
PT100M-NR
3.2 Identificazione del sensore di temperatura modulare
È possibile identificare il sensore di temperatura modulare tramite il rilevamento del resistore di
precisione. La resistenza nominale corrisponde a R
0
=100 Ω (a 0°).
4 Assemblaggio e collegamento elettrico
Il sensore di temperatura modulare PT100M può essere collegato al Sunny Boy Control Plus, al
Sunny Central o al Sunny SensorBox. Rispettare la lunghezza del cavo preconfezionato di 2,5 m. Se
la lunghezza del cavo risultasse insufficiente sarà possibile prolungarlo, ad es. tramite una scatola di
distribuzione con tecnica a 2 o 4 conduttori.

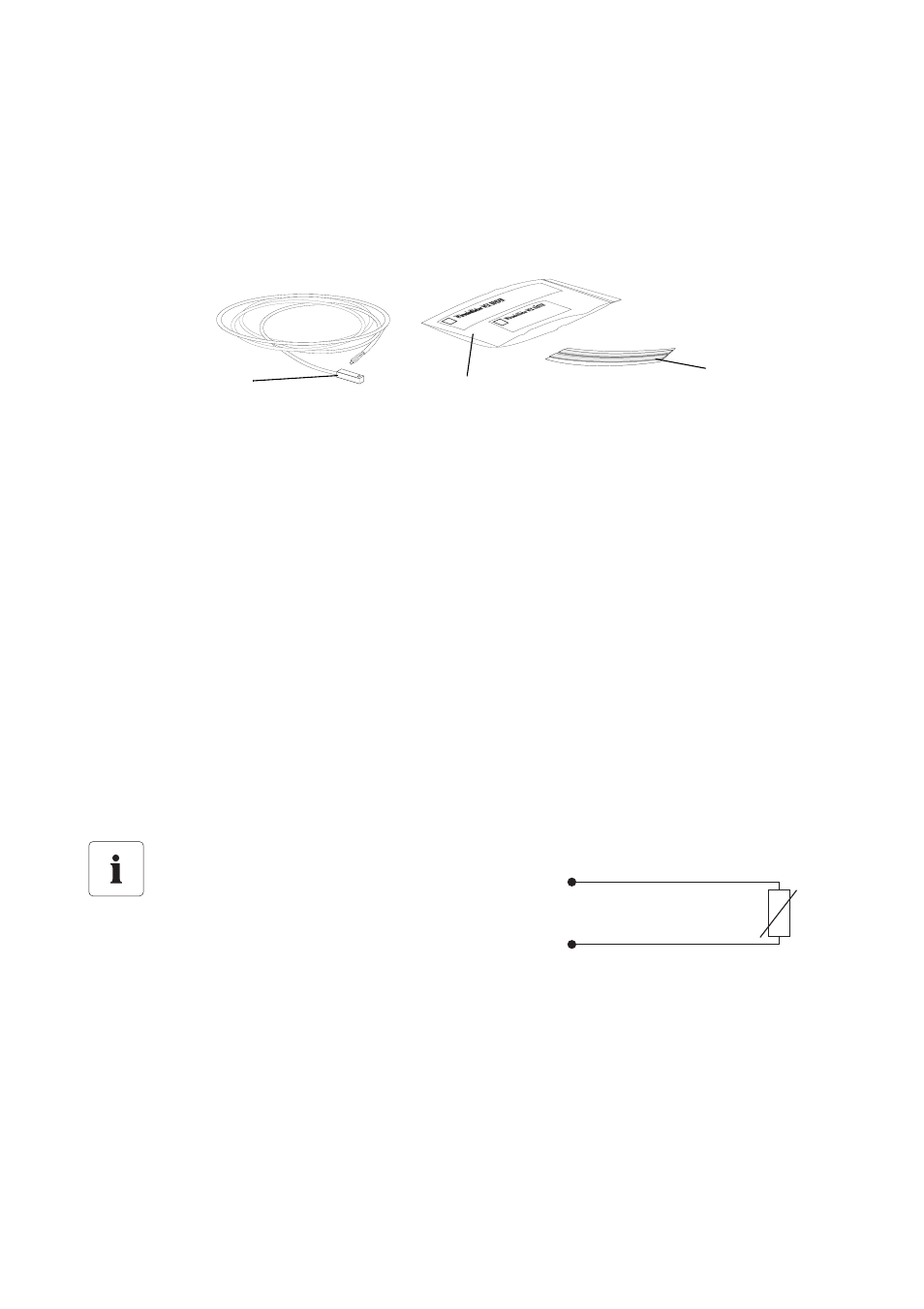

A 1 PT100M (sensore di temperatura modulare con cavo di 2,5 m)
B 1 Colla termoconduttiva (guanti di protezione, indurente e legante)
C 2 Strisce di nastro adesivo
Tecnica a 2 conduttori
Quando il collegamento del sensore di
temperatura avviene con tecnica a 2 conduttori,
la resistenza di linea si ripercuote sulla
misurazione. Ciò può comportare, a seconda
della lunghezza della linea, delle inesattezze nella misurazione.
Ricorrere pertanto alla tecnica a 2 conduttori solo per lunghezze di linea ridotte
(al massimo 3 m) o quando non si richiede un'elevata precisione di misurazione. Per
aumentare la precisione di misurazione si raccomanda il collegamento con tecnica a
4 conduttori.
