Collegamento di contatori di energia con interfaccia S0
1. Spelare il cavo per 4 cm.
2. Se presente, accorciare la guaina del cavo a 5 mm. Ripiegare la guaina in eccesso sulla schermatura del
cavo.
3. Accorciare i conduttori non necessari fino alla guaina.
4. Spelare i cavi di 6 mm.
5. Sbloccare le prese del connettore a 4 poli con un cacciavite e infilare i
conduttori nei pin 1 e 2 del connettore.
6. Annotare i colori dei conduttori:
7. Collegare il connettore a 4 poli sulla presa assegnata al contatore stesso.
Inserire il connettore a 4 poli nella fila inferiore di pin:
8. Collegare l’estremità del cavo al contatore di energia, rispettando la polarità dei conduttori.
9. Con gli adesivi in dotazione, contrassegnare su ogni cavo la presa e il contatore di energia assegnati allo
stesso.
10. Annotare gli impulsi S0 per kWh di ciascun contatore di energia. In questo modo sarà più facile configurare
questi ultimi in Sunny Portal.
Presupposti:
☐ L‘impianto fotovoltaico deve essere stato messo in servizio.
– Su tutti gli apparecchi BLUETOOTH è stato impostato lo stesso NetID e gli apparecchi BLUETOOTH
stessi sono stati messi in servizio.
– Gli apparecchi Speedwire sono collegati con Sunny Home Manager tramite un router / uno switch e
sono stati messi in servizio.
– Sugli apparecchi Speedwire con interfaccia BLUETOOTH integrata è impostato il NetID 0.
☐ Gli apparecchi che comunicano con Sunny Home Manager mediante un protocollo di scambio dati
devono essere collegati a Sunny Home Manager mediante un router / uno switch nella rete locale.
☐ Sul router deve essere attivato il protocollo DHCP (v. le istruzioni del router). Se il router non supporta il
protocollo DHCP, utilizzare Sunny Home Manager Assistant (v. cap. 8 “RICERCA DEGLI ERRORI”, pag. 2).
Pin
Connettore a 4 poli per
Contatore di
prelievo dalla rete Contatore di
immissione in rete Contatore di produzione FV
1 (SO-)
2 (SO+)
Contatori di energia Presa di
collegamento
Contatore di prelievo dalla rete Meter 1
Contatore di immissione in rete Meter 2
Contatore di produzione FV Meter 3

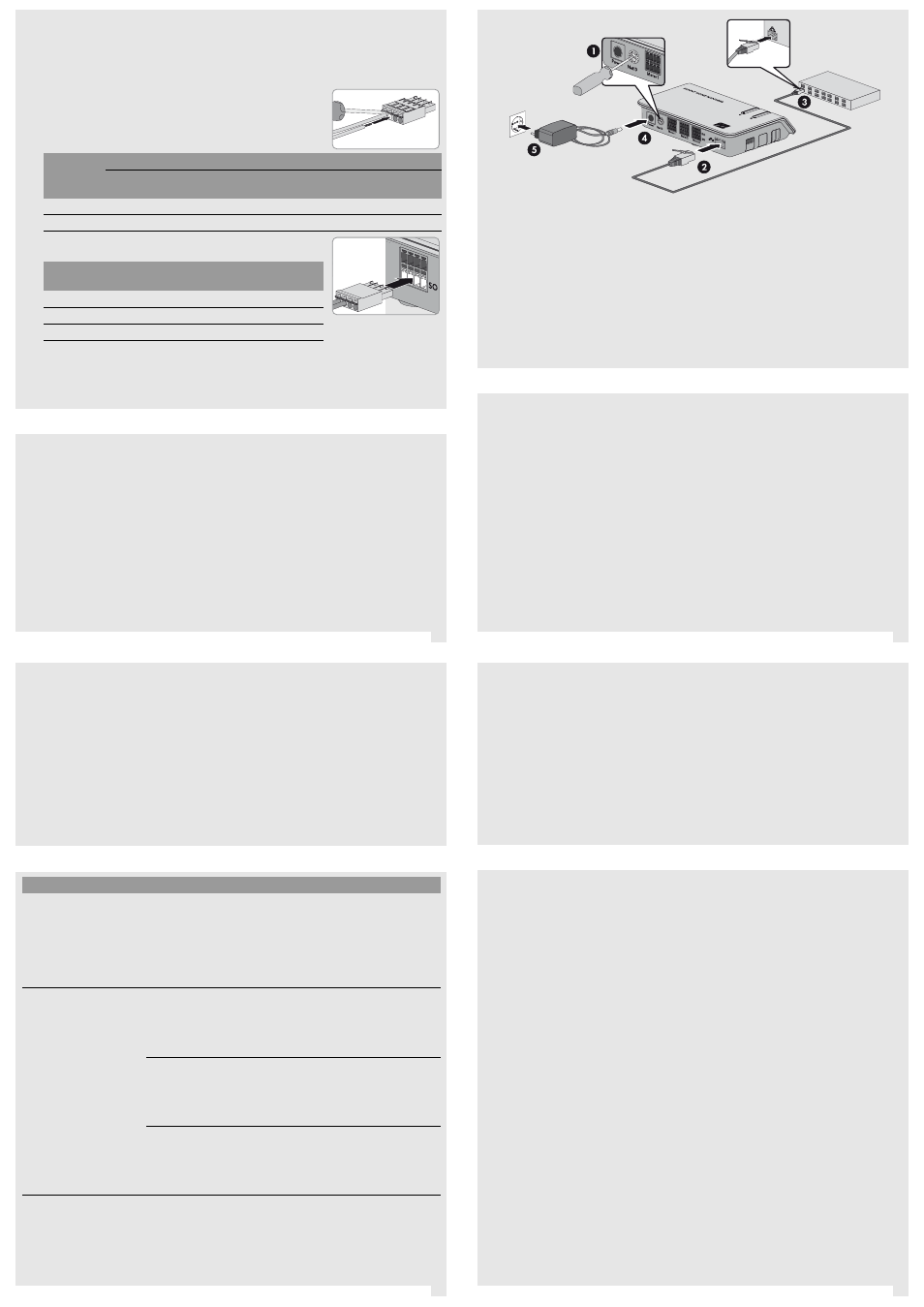

6 MESSA IN SERVIZIO
1
Procedura:
1. Su Sunny Home Manager ruotare la freccia del selettore rotativo NetID sul NetID dell’impianto FV con
l’aiuto di un cacciavite a taglio da 2,5 mm.
2. Collegare il cavo di rete alla presa di rete di Sunny Home Manager.
3. Collegare l’altra estremità del cavo di rete al router.
4. Collegare il connettore CC dell’alimentatore a spina alla presa Power di Sunny Home Manager.
5. Inserire l’alimentatore a spina nella presa elettrica. Consiglio: in alternativa all’alimentatore a spina è
possibile alimentare Sunny Home Manager tramite un alimentatore per guida DIN (v. le istruzioni per
l’installazione di Sunny Home Manager sul CD in dotazione).
☑ Il LED di stato di Sunny Home Manager è inizialmente rosso fisso e in seguito lampeggia (sempre in rosso).
Dopo circa 2 minuti il LED di stato lampeggia alternativamente in verde e arancione.
✖ Il LED di stato continua a lampeggiare in rosso?
• Leggere la sezione dedicata alla ricerca degli errori (v. cap. 8, pag. 2).
Sunny Portal funge da interfaccia utente di Sunny Home Manager. Per questo motivo è necessario registrare
Sunny Home Manager su Sunny Portal.
Presupposti:
☐ L’impianto è stato messo in servizio (v. sezione 6 “MESSA IN SERVIZIO”).
☐ Il LED di stato di Sunny Home Manager lampeggia alternativamente in verde e arancione.
Per la registrazione sono necessari i seguenti dati, reperibili sulla targhetta di identificazione di
Sunny Home Manager:
☐ Chiave di registrazione di Sunny Home Manager (“Registration ID”)
☐ Numero di serie di Sunny Home Manager (“Serial Number”)
Prese radio SMA
Se si dispone di prese radio SMA, inserirle nelle prese elettriche e impostare il NetID dell’impianto FV
(v. le istruzioni per l’installazione di Sunny Home Manager sul CD in dotazione). In questo modo è possibile
registrare le prese radio SMA insieme a Sunny Home Manager.
Avvio della procedura guidata di setup
La procedura guidata di setup assiste l’utente nella registrazione del proprio impianto Sunny Home Manager su
Sunny Portal.
7 REGISTRAZIONE SU SUNNY PORTAL
Procedura:
1. Richiamare il sito www.SunnyPortal.com e fare clic su [Procedura guidata di setup].
oppure
Accedere al sito www.SunnyPortal.com/Register.
☑ Si apre la procedura guidata di setup dell’impianto.
2. Selezionare [Avanti].
☑ Si apre la pagina Registrazione utente.
3. Seguire le indicazioni della procedura guidata di setup.
4. Al termine della registrazione, effettuare le ulteriori impostazioni in Sunny Portal (v. le istruzioni per l’uso di
Sunny Home Manager sul CD in dotazione):
• Configurare la presa radio SMA.
• Inserire le caratteristiche delle stringhe.
• Impostare l’obiettivo di ottimizzazione.
• Eseguire le impostazioni per il monitoraggio dell’impianto.
8 RICERCA DEGLI ERRORI
Errore Causa e soluzione
Il LED di stato di
Sunny Home Manager
continua a lampeggiare in
rosso. È possibile che sul router non sia attivato il protocollo DHCP, che il router non
supporti tale protocollo o che sulla propria rete si trovi un server proxy.
Soluzione:
• Se possibile, attivare il protocollo DHCP sul router.
Se il router non supporta il protocollo DHCP o se sulla propria rete si
trova un server proxy, utilizzare Sunny Home Manager Assistant
(v. pag. 2).
La procedura guidata di setup
non trova alcun
Sunny Home Manager,
sebbene il numero di serie
inserito sia corretto. È possibile che Sunny Home Manager non sia collegato correttamente al
router.
Soluzione:
• Accertarsi che Sunny Home Manager sia collegato correttamente al
router.
È possibile che Sunny Home Manager non sia alimentato. In questo caso
tutti LED di Sunny Home Manager sono spenti.
Soluzione:
• Alimentare Sunny Home Manager (v. cap. 6 “MESSA IN SERVIZIO”,
pag. 2).
È possibile che la procedura di registrazione sia stata avviata in precedenza
ma non completata.
Soluzione:
• Resettare completamente Sunny Home Manager (v. le istruzioni per
l’installazione di Sunny Home Manager sul CD in dotazione).
Uso di Sunny Home Manager Assistant
Sunny Home Manager Assistant aiuta a configurare Sunny Home Manager per la propria rete nel caso in cui lo
stesso non si colleghi automaticamente a Sunny Portal. Sunny Home Manager Assistant consente inoltre di
visualizzare e memorizzare nel file di log l’attuale stato di collegamento a Sunny Portal, le impostazioni di rete e
gli apparecchi BLUETOOTH SMA. In caso di necessità di supporto, il Servizio di assistenza tecnica SMA può
valutare tale file di log e individuare i problemi.
Procedura:
1. Collegare il computer con un cavo di rete al router cui è connesso anche Sunny Home Manager.
2. Inserire il CD allegato nell’apposito lettore del computer.
oppure
Scaricare Sunny Home Manager Assistant per il sistema operativo installato sul proprio PC (il file di
installazione è reperibile sul sito www.SMA-Solar.com).
3. Avviare Sunny Home Manager Assistant con un doppio clic.
4. Seguire le istruzioni di Sunny Home Manager Assistant.
In caso di problemi tecnici con i nostri prodotti si prega di rivolgersi al Servizio di assistenza tecnica SMA.
Per poter fornire un aiuto mirato, necessitiamo dei seguenti dati:
• Numero di serie e pacchetti software di Sunny Home Manager e delle prese radio SMA
• Tipo di contatori di energia
• Tipo di testine di lettura
9 CONTATTI
SMA Italia S.r.l.
Milano
+39 02 8934-7299
