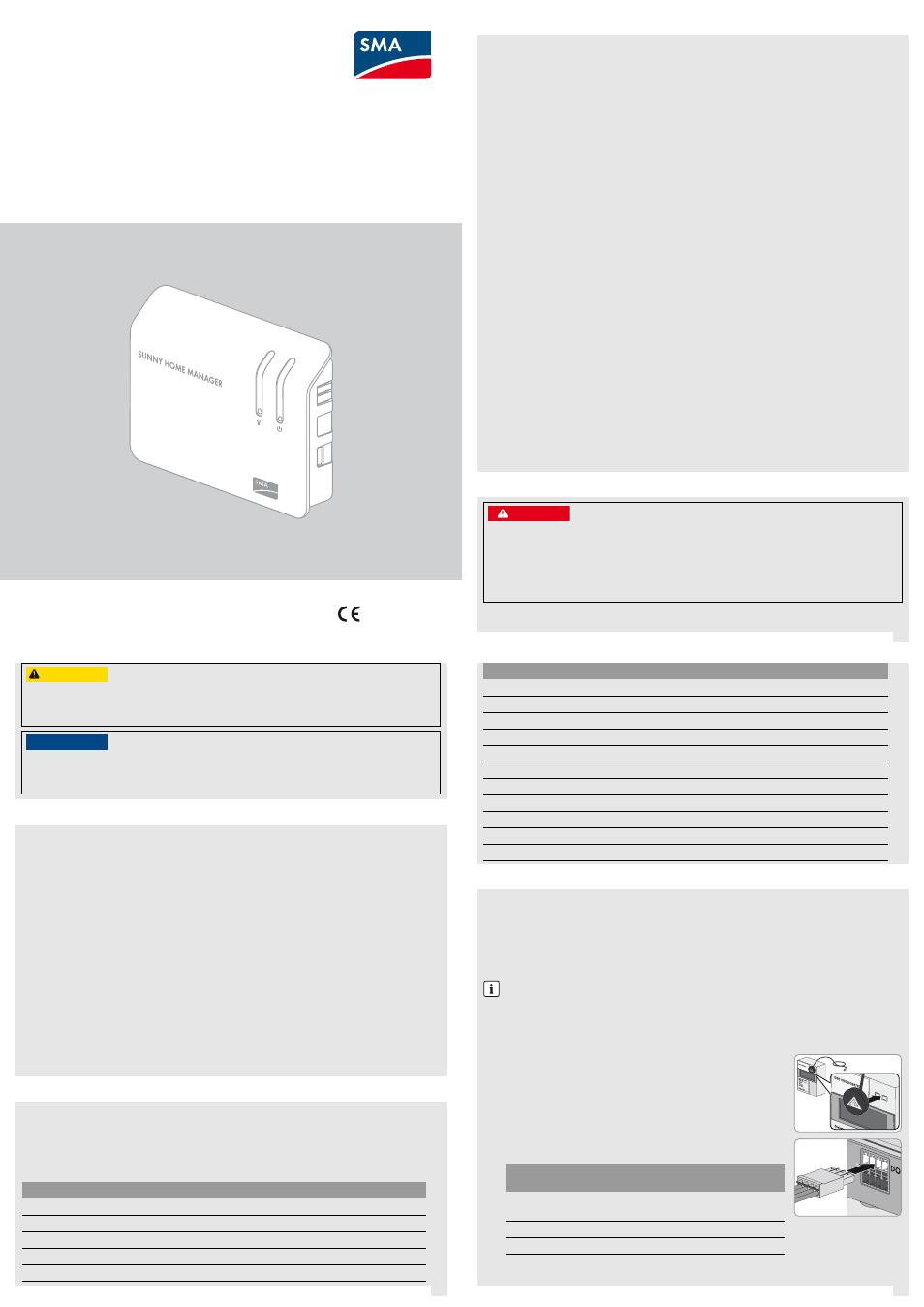

SMA SUNNY HOME MANAGER Quick Reference Guide - Manuale

HoMan-IS-it-13 | Versione 1.3 ITALIANO
2
3 4
Ambito di validità
Il presente documento è valido per il tipo di apparecchio “HM-BT-10.GR2” (Sunny Home Manager) a partire dal
pacchetto software 1.10.
La versione aggiornata del presente documento, conforme all’attuale versione software dei prodotti, è reperibile
sul sito www.SMA-Solar.com.
Destinatari
Il presente documento è destinato ai tecnici specializzati. Le operazioni descritte nel presente documento devono
essere eseguite esclusivamente da personale in possesso di relativa qualifica. I tecnici specializzati devono
disporre delle seguenti qualifiche:
• Formazione relativa all’installazione e alla messa in servizio di apparecchi elettrici
• Conoscenza delle norme e delle direttive vigenti
Utilizzo conforme
Sunny Home Manager è un dispositivo per il monitoraggio degli impianti FV e il controllo degli utilizzatori in
abitazioni dotate di impianto FV. Sunny Home Manager svolge essenzialmente i seguenti compiti:
• Lettura dei dati dei contatori di energia e dei dati relativi agli apparecchi SMA con interfaccia di
comunicazione BLUETOOTH o Speedwire
• Invio di dati a Sunny Portal
• Supporto nell’aumento della quota di autoconsumo
• Limitazione dell’immissione di potenza attiva
Il prodotto è idoneo esclusivamente all’impiego in ambienti interni.
Sunny Home Manager può essere impiegato esclusivamente con gli apparecchi supportati (per l’elenco degli
apparecchi supportati, v. le istruzioni per l’installazione di Sunny Home Manager sul CD in dotazione). Per motivi
di sicurezza è fatto divieto di modificare il prodotto o di montare componenti non espressamente raccomandati
o distribuiti da SMA Solar Technology AG per questo prodotto.
Utilizzare il prodotto solo in conformità con le indicazioni fornite nella documentazione allegata nonché con le
norme e le direttive vigenti a livello locale. Utilizzi diversi possono provocare danni a persone o cose.
Non impiegare Sunny Home Manager in impianti in cui è presente Sunny WebBox.
La documentazione in allegato è parte integrante del prodotto. La documentazione deve essere letta, rispettata
e conservata in modo tale da essere sempre accessibile.
Dichiarazione di conformità
SMA Solar Technology AG dichiara che l’apparecchio descritto / gli apparecchi descritti corrisponde/
corrispondono ai requisiti fondamentali e alle altre norme rilevanti della direttiva 1999/5/CE. La dichiarazione
di conformità CE completa è disponibile sul sito www.SMA-Solar.com.
1 NOTE RELATIVE AL PRESENTE DOCUMENTO
2 SICUREZZA
1&3*$0-0
Pericolo di morte per folgorazione
Sui componenti sotto tensione dell’alimentatore a spina e dell’alimentatore per barra DIN sussistono voltaggi
potenzialmente letali.
• Impiegare Sunny Home Manager solo all’interno, in un ambiente asciutto, e mantenerlo al riparo da
liquidi.
• Non aprire l’alimentatore a spina.
Per la messa in servizio sono richiesti i seguenti componenti contenuti nella confezione:
☐ 1 Sunny Home Manager
☐ 1 alimentatore a spina
☐ 1 cavo di rete
☐ 2 viti
☐ 2 tasselli
☐ 6 adesivi
☐ 3 connettori a 4 poli
Se per il proprio Sunny Home Manager è richiesto SMA Energy Meter, è necessario inoltre il seguente materiale
aggiuntivo (non compreso nella fornitura):
☐ 1 cavo di rete
In caso di collegamento di Sunny Home Manager a un contatore di energia con interfaccia S0, è necessario
inoltre il seguente materiale aggiuntivo (non compreso nella fornitura):
☐ Per ogni contatore di energia 1 cavo con almeno 2 conduttori di sezione compresa fra 0,2 e 1,5 mm² e
con una lunghezza massima pari a 30 m
In caso di collegamento di Sunny Home Manager a un contatore di energia con interfaccia D0 sono necessari
anche i seguenti accessori (non compresi nella fornitura):
☐ Per ogni contatore di energia 1 cavo con testina di lettura ottica e connettore a 4 poli
1. Determinare il luogo d’installazione di Sunny Home Manager tenendo in considerazione i requisiti del
luogo di montaggio (v. le istruzioni per l’installazione di Sunny Home Manager sul CD in dotazione).
2. Montare Sunny Home Manager a parete con i tasselli e le viti (distanza dei fori: 58 mm).
3. Annotare il numero di serie di tutti i dispositivi SMA dotati di interfaccia BLUETOOTH o Speedwire. Per le
prese radio SMA, annotare inoltre l’utilizzatore da assegnare a ciascuna di esse. In questo modo sarà più
facile configurare il proprio impianto su Sunny Portal.
"55&/;*0/&
Pericolo di infortuni in caso di posa errata dei cavi
La posa errata dei cavi può causare infortuni in seguito a inciampo.
• Posizionare i cavi in maniera che nessuno possa calpestarli o inciampare su di essi.
"77*40
Danneggiamento di Sunny Home Manager dovuto a penetrazione di umidità
Sunny Home Manager non è protetto contro gli spruzzi d’acqua.
• Impiegare Sunny Home Manager solo all’interno e in un ambiente asciutto.
3 MATERIALE RICHIESTO
4 PREPARAZIONE
Apparecchio Numero di serie
Collegamento di SMA Energy Meter
• Collegare SMA Energy Meter e Sunny Home Manager allo stesso router nella rete locale.
Collegamento dei contatori di energia con interfaccia D0 o S0
A Sunny Home Manager è possibile collegare fino a 3 contatori di energia con interfaccia S0 o D0. A seconda
dell’interfaccia del rispettivo contatore di energia, i contatori di energia devono essere collegati in modo diverso
a Sunny Home Manager.
Collegamento di contatori di energia con interfaccia D0
1. Applicare il supporto magnetico della testina di lettura in alto a destra sul
lato frontale del contatore di energia. Le interfacce a infrarossi sulla testina
e sul contatore devono combaciare.
2. Collegare il connettore a 4 poli della testina sulla presa assegnata al
contatore stesso. Inserire il connettore nella fila superiore di PIN:
3. Con gli adesivi in dotazione, contrassegnare su ogni cavo la presa e il contatore di energia assegnati allo
stesso.
5 COLLEGAMENTO DEI CONTATORI DI ENERGIA
Requisiti dei contatori di energia
I contatori di energia devono soddisfare determinati requisiti (v. le istruzioni per l’installazione di
Sunny Home Manager sul CD in dotazione). Un elenco dei contatori di energia raccomandati è
reperibile sul sito www.SMA-Solar.com.
Contatori di energia Presa di
collegamento
Contatore di prelievo dalla rete, contatore
bidirezionale di immissione e prelievo Meter 1
Contatore di immissione in rete Meter 2
Contatore di produzione FV Meter 3
Apparecchio Numero di serie
gentum des Messstellenbetreibers
Eigen tum d es M essste llenbe treibe rs
Guida rapida alla messa in servizio
SUNNY HOME MANAGER
