7 Collegamento elettrico SMA Solar Technology AG
24 TCS-IT-IIT103610 Istruzioni per l’installazione
7.4 Impostare il livello di tensione sul trasformatore di
alimentazione autonoma
La tensione di uscita del trasformatore di alimentazione autonoma deve essere coordinata con la
tensione di alimentazione autonoma dell'inverter. Per questo è necessario adattare i lati primario e
secondario del trasformatore di alimentazione autonoma all'inverter corrispondente.

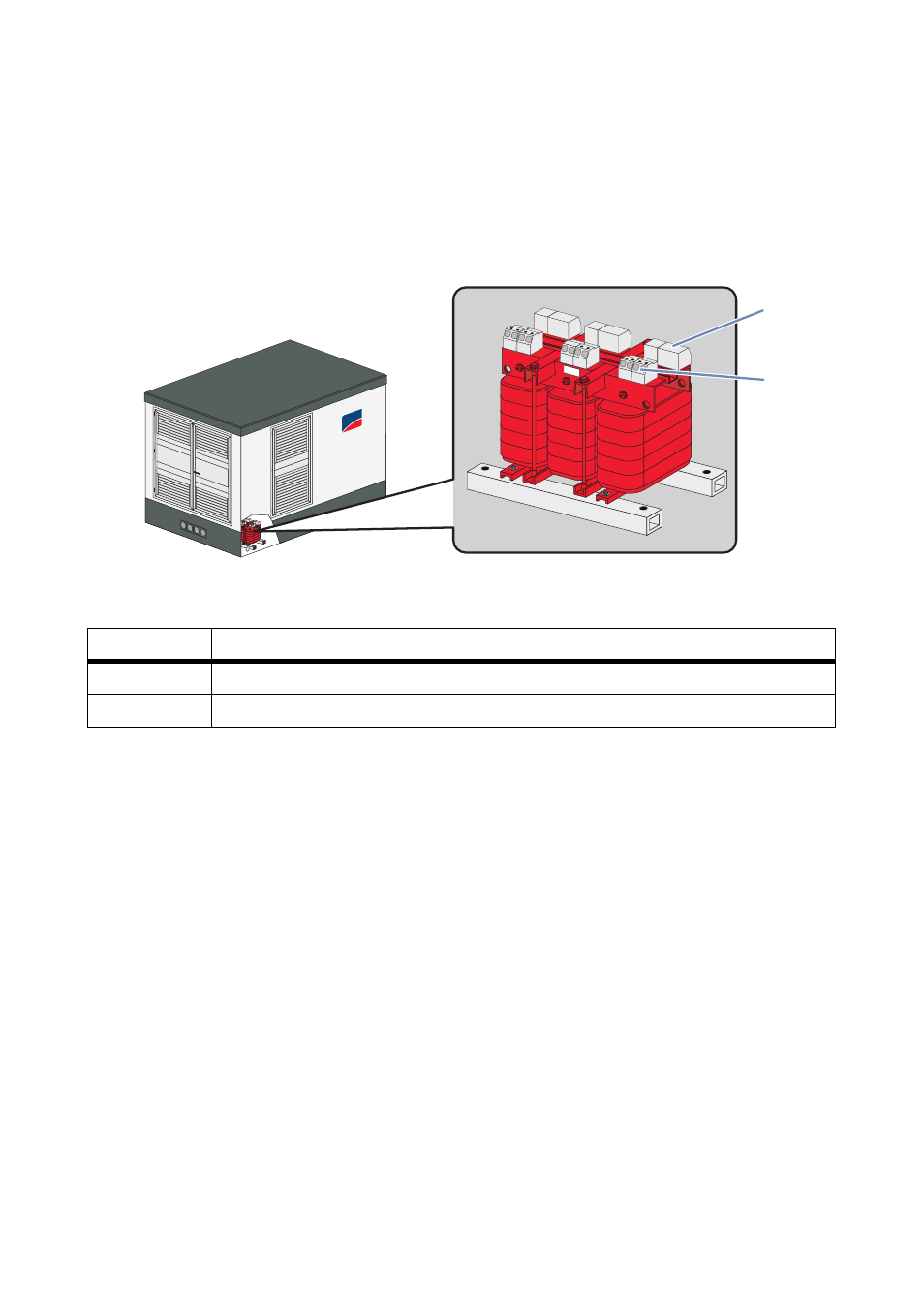

Figura 9: Posizione dei morsetti
1. Impostare tensione d'ingresso sul lato primario. In questo modo si adatta la tensione di uscita
al livello di tensione dell'inverter (vedere schema elettrico della Transformer Compact Station).
2. Impostare tensione d'uscita sul lato secondario. In questo modo si adatta la tensione di uscita
al livello di tensione dell'inverter (vedere schema elettrico della Transformer Compact Station).
Posizione Descrizione
A Morsetti sul lato secondario
B Morsetti sul lato primario
SMA
A
B
