3 Descrizione del prodotto SMA Solar Technology AG
10 TCS-IT-IIT103610 Istruzioni per l’installazione
3 Descrizione del prodotto
3.1 Transformer Compact Station
La Transformer Compact Station è un'unità di trasformatori, che converte bassa tensione in media
tensione. La Transformer Compact Station contiene un impianto di distribuzione per bassa tensione e,
a seconda dell'ordinazione, un impianto di distribuzione per media tensione.
Alla Transformer Compact Station vengono collegati inverter della serie CP con identica classe di
potenza. Gli inverter trasformano la corrente continua in corrente alternata. La corrente alternata
viene quindi convogliata al trasformatore. La corrente alternata dal trasformatore viene trasferita
all'impianto di distribuzione e poi immessa nella rete pubblica.

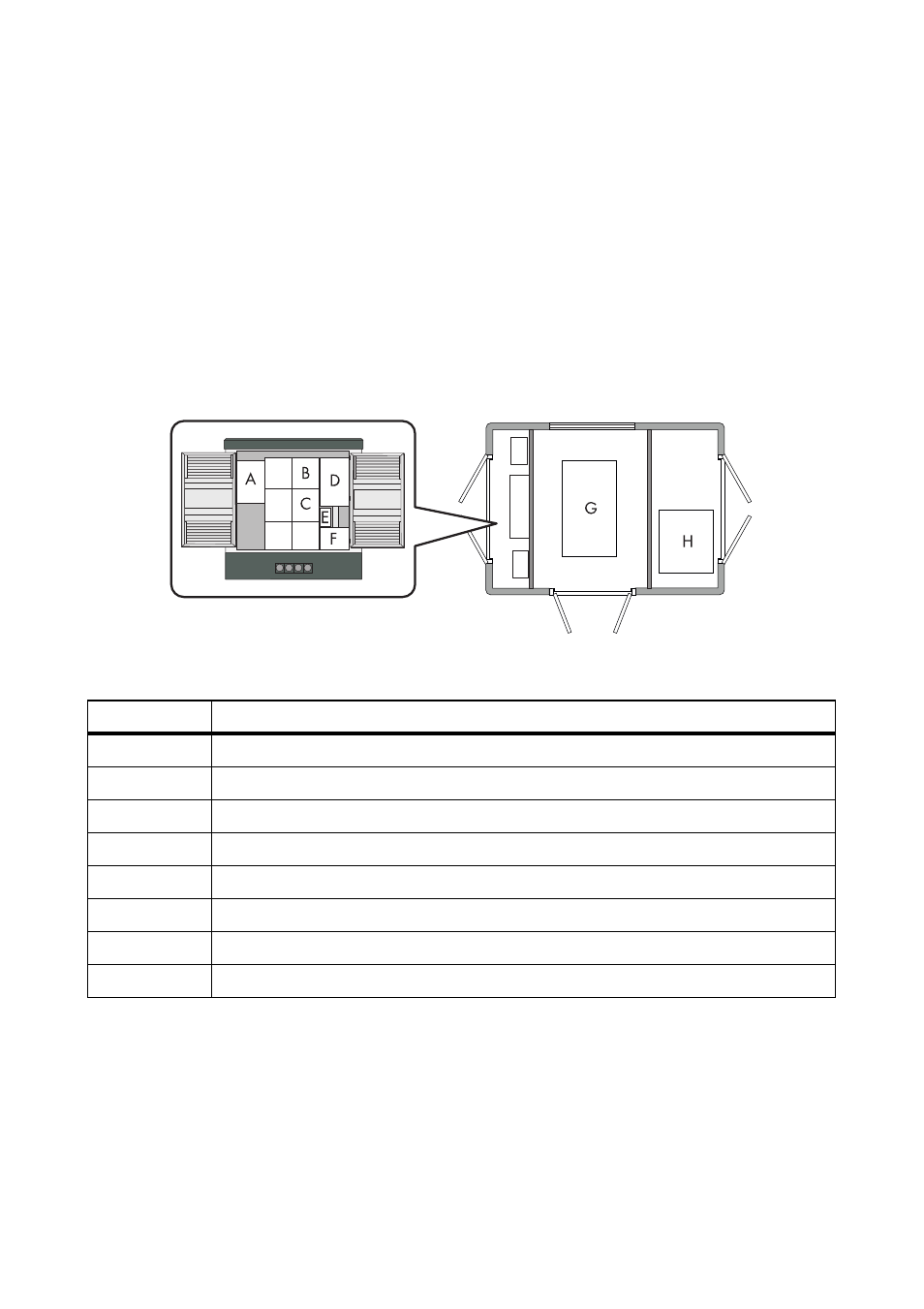

Figura 2: Struttura
3.1.1 Impianto di distribuzione per bassa tensione
L'impianto di distribuzione per bassa tensione collega la Transformer Compact Station agli inverter.
Attraverso l'impianto di distribuzione per bassa tensione si può separare la Transformer Compact
Station dagli inverter.
Posizione Descrizione
A Distributore di comunicazione Communit
*
B Contatore GSE
*
C Impianto di distribuzione per bassa tensione
D Distributore secondario della stazione
E Sezionatore del trasformatore per l'alimentazione autonoma
*
F Trasformatore per l'alimentazione autonoma
*
G Trasformatore di media tensione
H Impianto di distribuzione per media tensione
*
* opzionale
