4 Collegamento elettrico
In questo capitolo vengono descritti l'installazione e il collegamento dell'interfaccia di
comunicazione (Piggy-Back RS485).
L'inverter si trova di conseguenza al centro del bus di comunicazione RS485. Qualora l'inverter si
trovasse alla fine del bus di comunicazione RS485, effettuate le seguenti procedure per un solo
cavo e fissate il terminale (vedere capitolo 4.4).

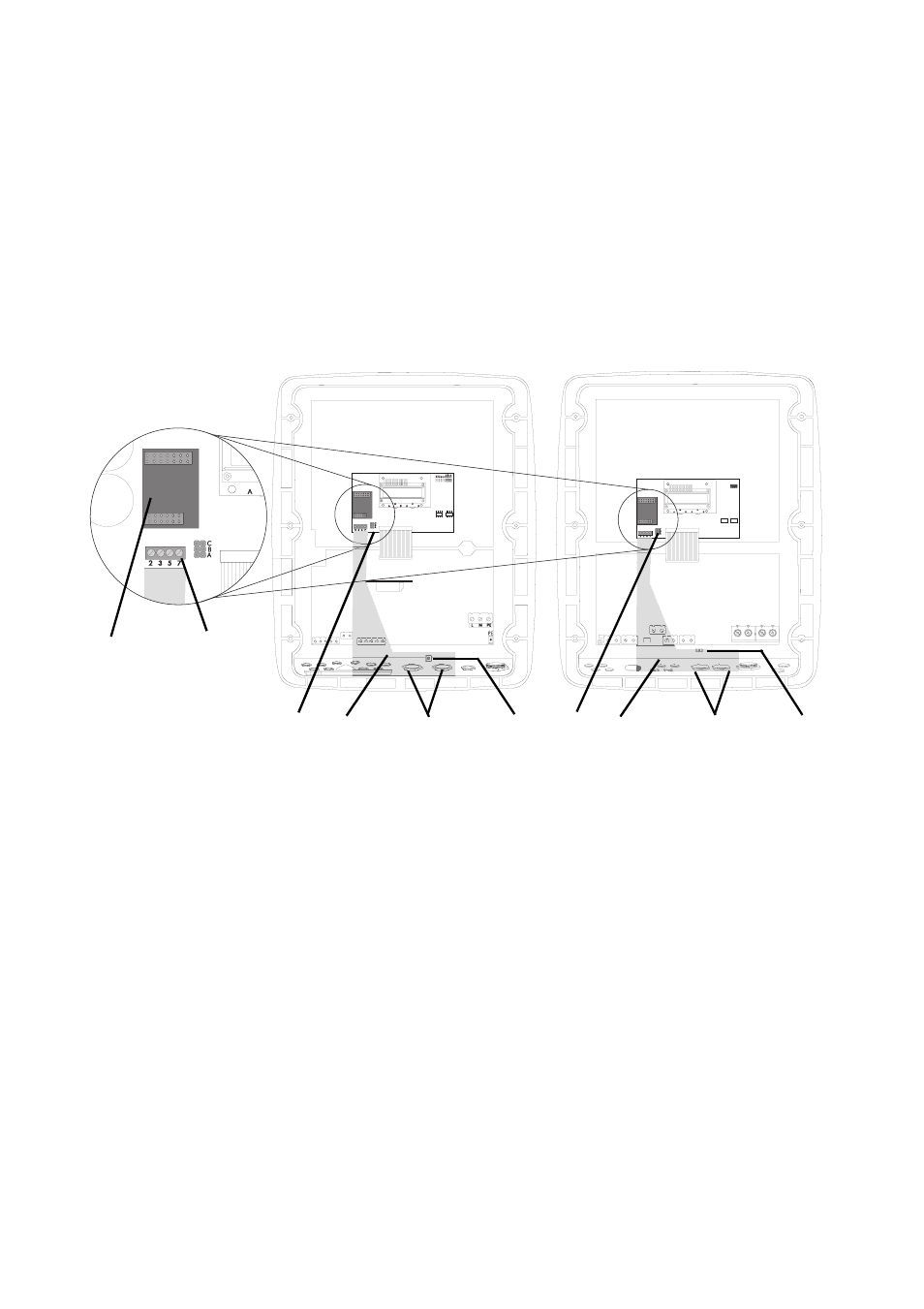

4.1 Schema connettore interfacce e percorso dei cavi
SMC 6000TL, SMC 7000TL,
SMC 8000TL, SMC 9000TL-10,
SMC 10000TL-10,
SMC 11000TL-10
SMC/WB 5000(A), SMC/WB
6000(A), SMC7000HV
A
Connettore interfacce
B
Morsetti a vite per il collegamento delle linee di comunicazione
C
Connettore ponticelli
D
Percorso dei cavi (superficie grigia)
E
Passacavi sulla parte inferiore del
F
Pannello di avvitatura per morsetto schermato
C
B
A
D
E
F
E
F
D
