SMA Solar Technology AG Collegamento elettrico
Istruzioni per’installazione 485PB-SMC-NR-IIT082310 11
11.
12. Posare il cavo con il tubo in silicone nel percorso dei cavi (D) verso il connettore interfacce.
Il cavo è ora posato nell'inverter.
Collegare il cavo all'interfaccia di comunicazione
13. All'estremità del cavo, rimuovere (circa 4 cm)
la guaina del cavo e la schermatura fino al
tubo in silicone.
14. Tagliare i conduttori che non servono a livello
della guaina del cavo.
15. Per rendere più semplice la procedura, è
possibile tenere uniti i due cavi con una
fascetta.
16. Togliere l'isolante dai fili per circa 6 mm.

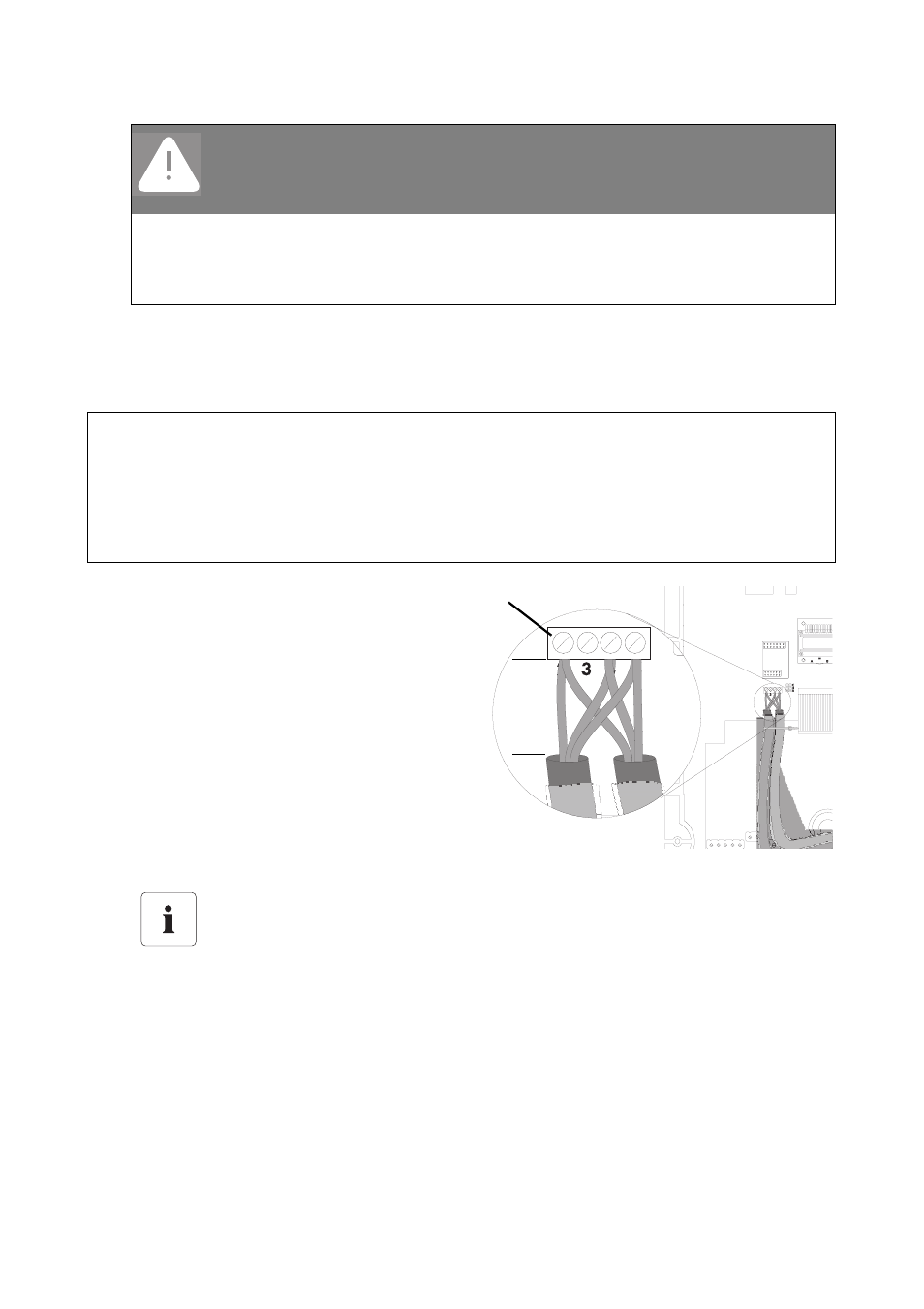

17. Collegare i fili ai morsetti filettati (B)
dell'inverter.
18. Eventualmente fissare i terminali (vedere capitolo 4.4 „Terminali” (pagina 12)).
19. Chiudere l'inverter come descritto nelle istruzioni dell'inverter.
L'interfaccia di comunicazione è ora collegata e cablata.
PERICOLO!
Pericolo di morte per elevate tensioni in caso di guasto del cavo di
comunicazione.
Tirare il tubo in silicone sul cavo fino al morsetto schermato.
Il tubo in silicone deve avvolgere completamente il cavo all'interno
dell'alloggiamento.
ATTENZIONE!
Pericolo di danneggiamento dell'inverter tramite residui di metallo o cavi
nell'alloggiamento.
• Eseguire le seguenti procedure all'esterno dell'inverter per evitare di far cadere
residui di metallo della schermatura o del cavo nell'inverter aperto.
Schema di collegamento
Per il collegamento e il cablaggio nel sistema fare riferimento allo schema di
cablaggio RS485.
B
4 cm
