SMA Solar Technology AG Impiombatura
Foglio aggiuntivo Plomb-BB-IIT112920 3/8
3.3 Impiombatura del lato posteriore dell'armadio elettrico
3.3.1 Impiombatura del lato posteriore del'armadio elettrico in
caso di installazione all'esterno

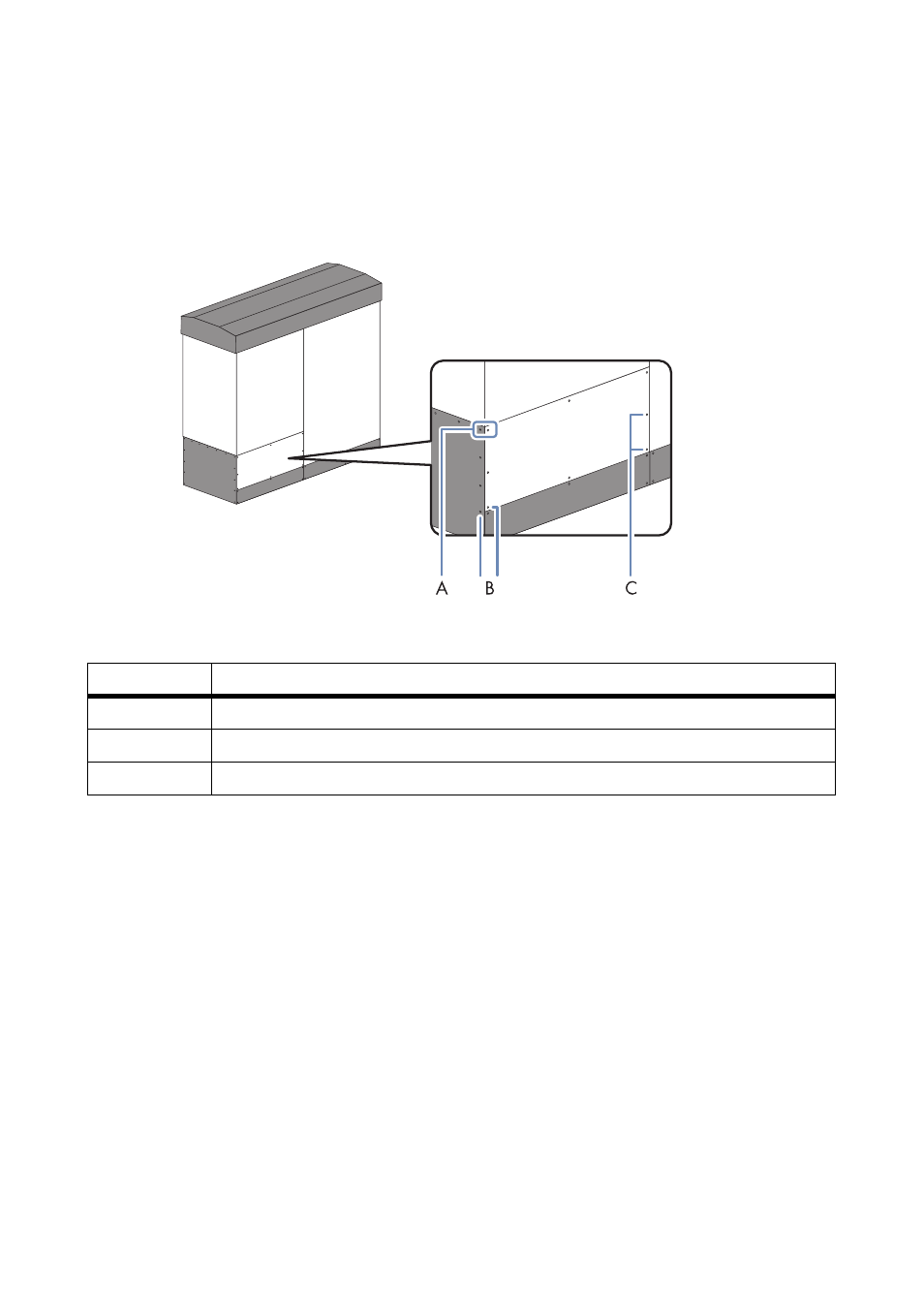

Figura 2: Posizioni delle viti per l'impiombatura in Sunny Central della serie CP
1. Svitare le viti sulle coperture posteriori e laterali servendosi di un cacciavite Torx.
Conservare le rondelle.
2. Applicare e serrare le viti da impiombatura con le rondelle (coppia a 6 Nm).
3. Inserire il filo da impiombatura attraverso la coppia di viti.
4. Sigillare il filo da impiombatura con il piombino.
Posizione Descrizione
A 1a coppia di viti
B 2a coppia di viti
C 3a coppia di viti
