SMA Solar Technology AG Impiombatura
Foglio aggiuntivo Plomb-BB-IIT112920 2/8
3 Impiombatura
3.1 Requisiti per l'impiombatura
☐ Il cliente deve disporre di fili da impiombatura.
☐ I piombini devono essere forniti dall'azienda elettrica.
☐ L'inverter centrale è disinserito.
3.2 Impiombatura del lato anteriore dell'armadio elettrico

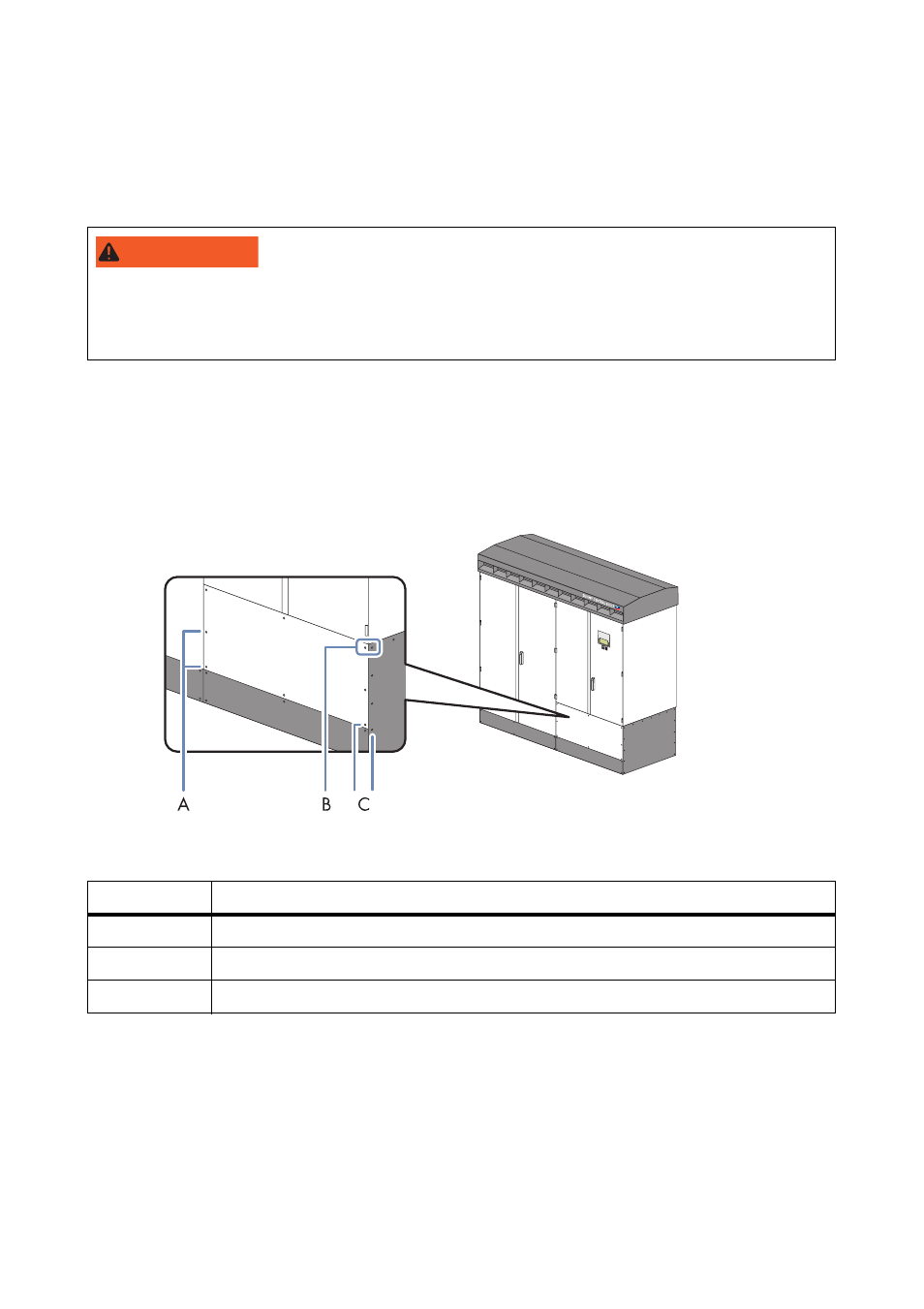

Figura 1: Posizioni delle viti per l'impiombatura (ad esempio Sunny Central 500CP)
1. Svitare le viti sulle coperture anteriori e laterali servendosi di un cacciavite Torx.
Conservare le rondelle.
2. Applicare le viti da impiombatura con le rondelle (coppia a 6 Nm).
3. Inserire il filo da impiombatura attraverso la coppia di viti.
4. Sigillare il filo da impiombatura con il piombino.
"77&35&/;"
Pericolo di morte per scossa elettrica in seguito a contatto con componenti sotto tensione
dell'inverter centrale.
• Disinserire l'inverter centrale prima dell'impiombatura.
Posizione Descrizione
A 1a coppia di viti
B 2a coppia di viti
C 3a coppia di viti
