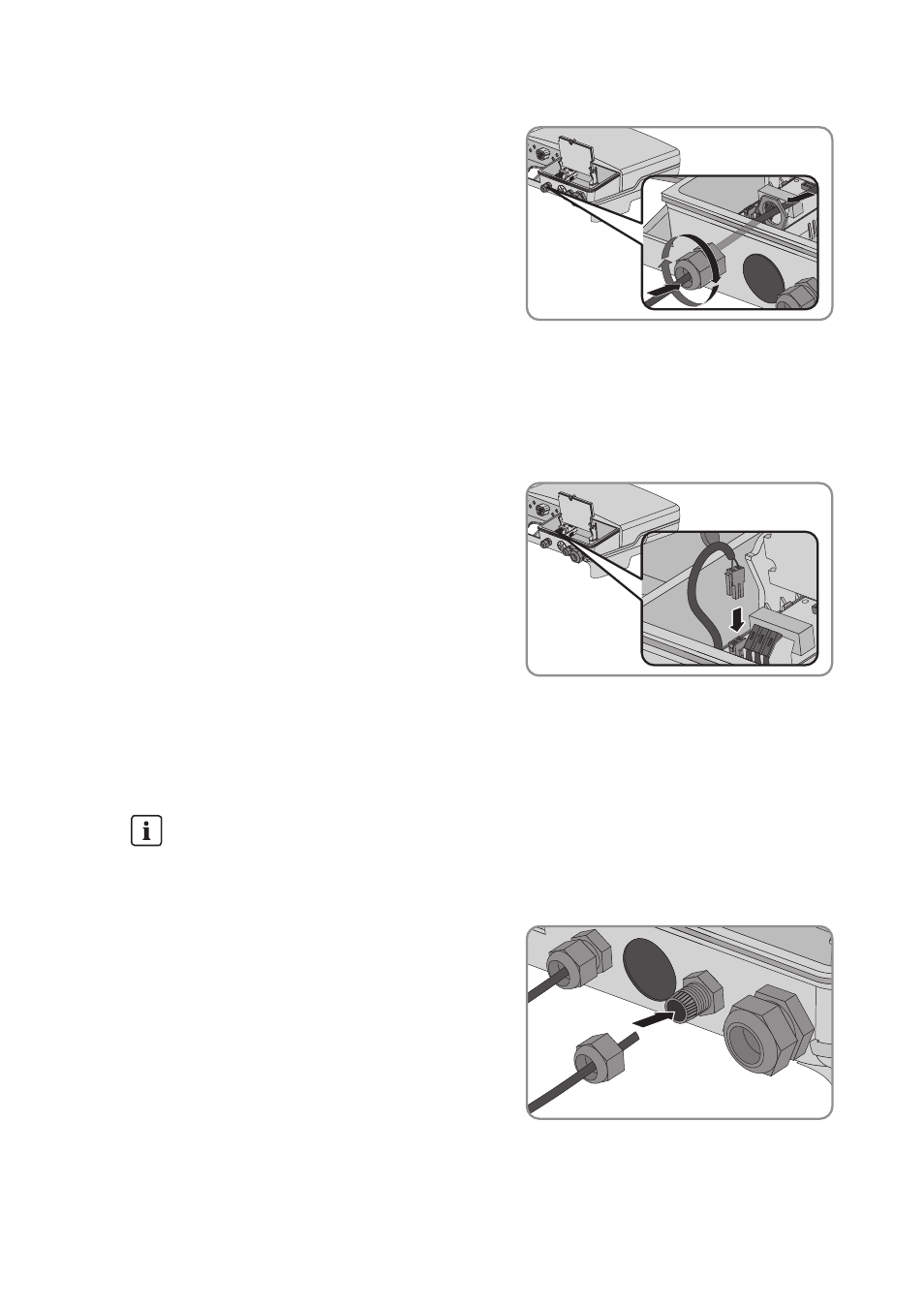

8. Inserire il pressacavo del cavo della ventola
nell’apertura di destra sull’involucro e avvitarlo allo
stesso dall’interno con il controdado.
9. Se il dado girello è allentato, serrarlo sul pressacavo.
10. Serrare il dado girello a mano.
11. Verificare che il cavo della ventola sia ben in sede.
12. Inserire il connettore della ventola nell’apposita
presa sul modulo di controllo.
13. Se il relè multifunzione deve essere impiegato sul modulo di controllo, collegare il
relè attraverso il pressacavo di destra:
• Rimuovere il tappo di tenuta dal pressacavo di destra. A tale scopo allentare il dado girello.
• Inserire nell’inverter il cavo di collegamento
attraverso il pressacavo di destra. Avvitare solo
manualmente il dado girello sul pressacavo.
• Verificare che il cavo di collegamento sia ben in sede.
Conservare il tappo di tenuta
Conservare il tappo di tenuta in un luogo sicuro. Il tappo di tenuta può essere
nuovamente necessario in caso di eventuale smontaggio del kit ventola aggiuntiva.
