5 Montaggio SMA Solar Technology AG
12 FANKIT01-IA-it-12 Istruzioni per l’installazione
5 Montaggio
5.1 Panoramica del settore di montaggio

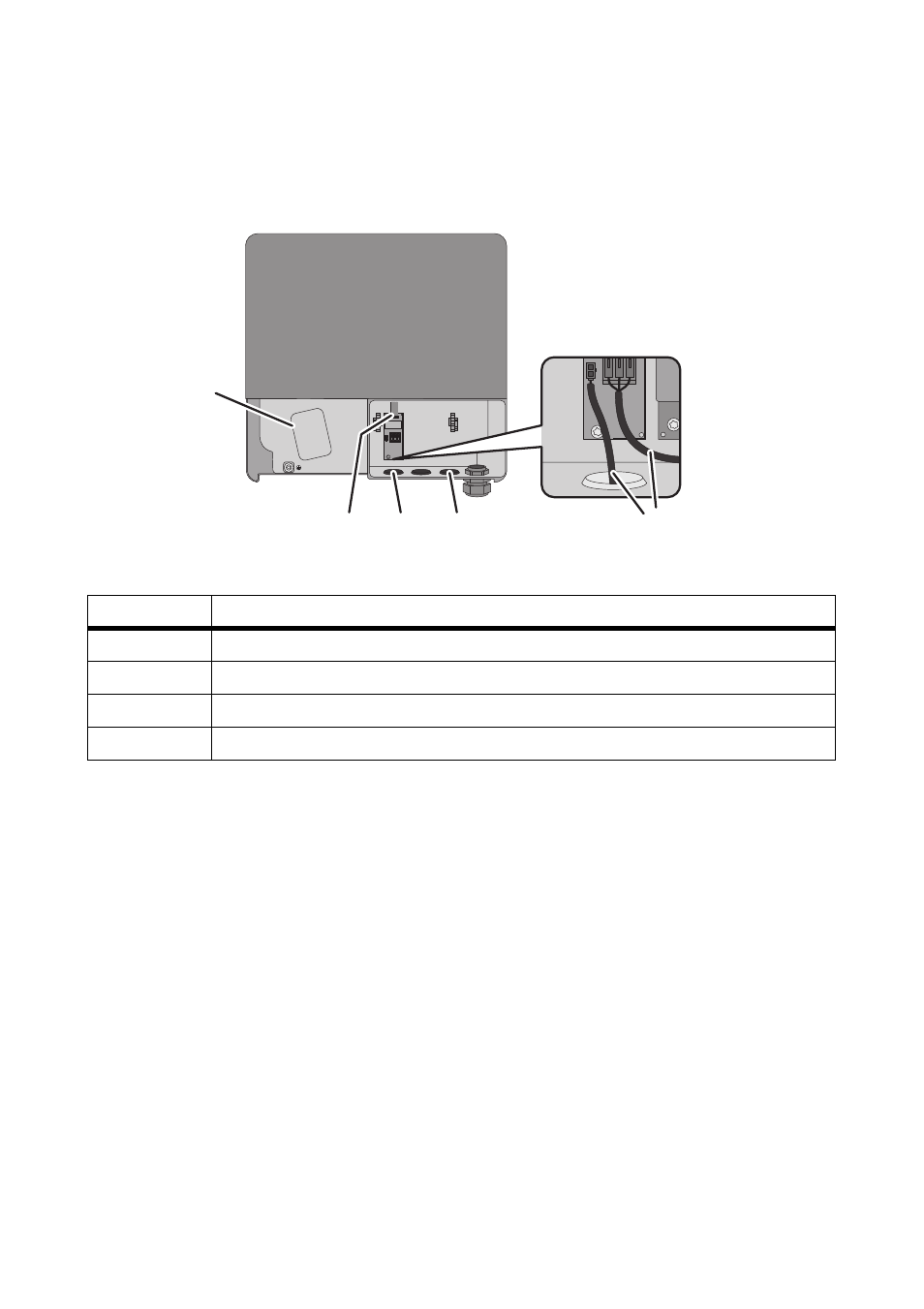

Figura 3: Settore di montaggio sull’inverter con parte inferiore del coperchio dell’involucro aperta e display rialzato
5.2 Smontaggio del relè multifunzione
Se è stato preinstallato un relè multifunzione, ciò blocca l’accesso al settore di montaggio del modulo
di controllo. Prima dell’installazione del kit ventola aggiuntiva, è necessario smontare il relè
multifunzione secondo la seguente procedura.
1. Disinserire l’inverter e aprirlo (consultare le istruzioni per l’installazione dell’inverter).
2. Se il relè multifunzione è occupato, disinserire la tensione di alimentazione dello stesso e
assicurarlo contro il reinserimento.
Posizione Descrizione
A Percorso cavi
B Apertura dell’involucro per il collegamento del kit ventola aggiuntiva
C Punto di montaggio del modulo di controllo
D Apertura dell’involucro per la ventola con relativo involucro
C B A
D
B
