10 Disinserzione dell’inverter
Prima di eseguire qualsiasi operazione sull’inverter, disinserire sempre quest’ultimo come descritto
nel presente capitolo. Rispettare sempre la sequenza indicata.
Danneggiamento irreparabile dell’apparecchio di misurazione dovuto a sovratensione
• Impiegare soltanto apparecchi di misurazione con un range di tensione d’ingresso CC fino
ad almeno 1 000 V o superiore.
1. Disinserire l’interruttore automatico di tutti e 3 i conduttori esterni e bloccarlo contro il
reinserimento accidentale.
2. Rimuovere ESS.
3. Allentare le 2 viti del coperchio protettivo con una brugola da 5 e rimuoverlo.
4. Verificare l’assenza di corrente su tutti i cavi CC mediante una pinza amperometrica.

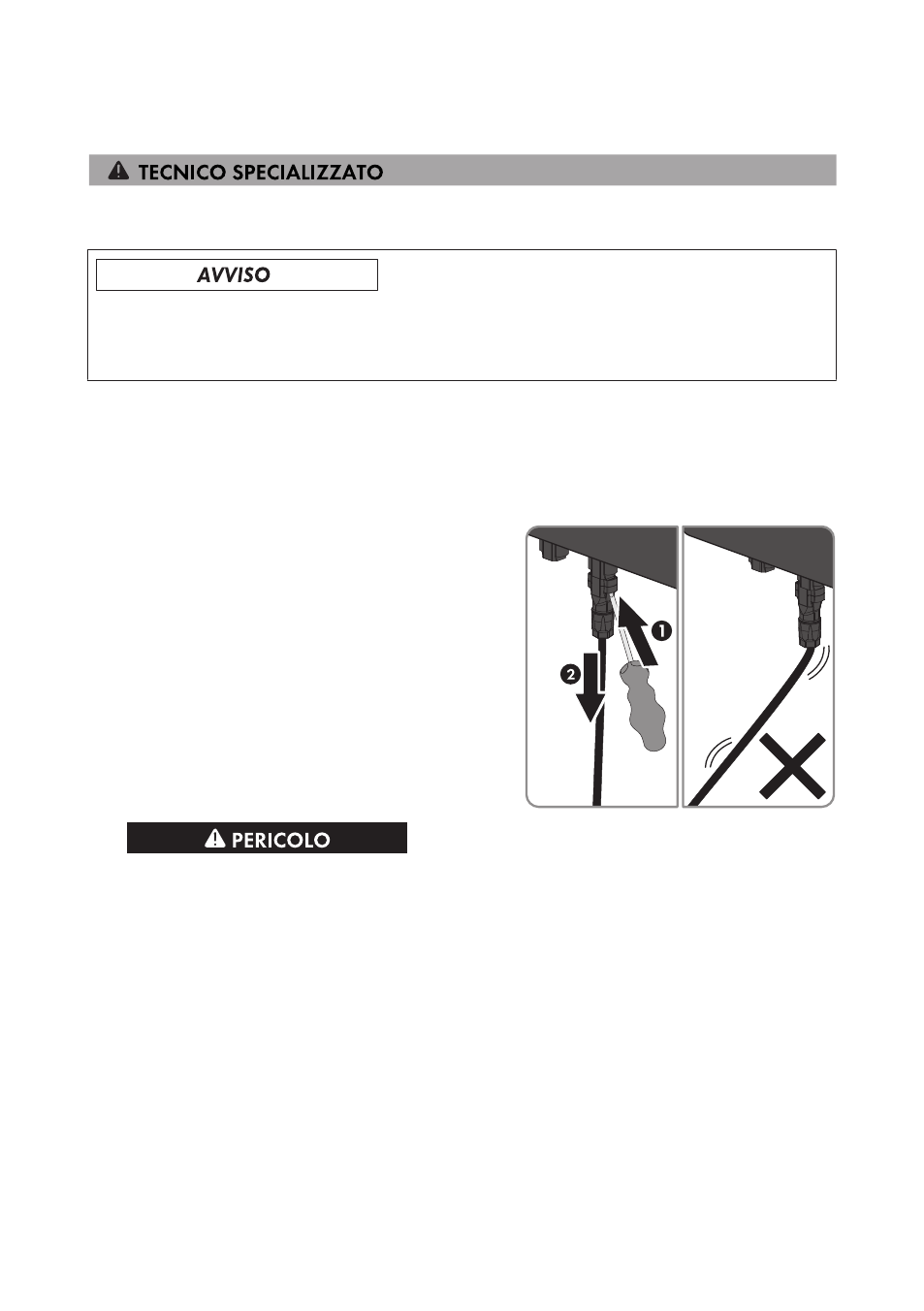

5. Sbloccare ed estrarre tutti i terminali CC. A tal
fine, inserire un cacciavite a taglio da 3,5 mm o
un tira molle ad angolo in una delle fessure
laterali ed estrarre i terminali CC in linea retta.
Durante tale operazione, non tirare il cavo.
6.
Pericolo di morte per alta tensione
I condensatori dell’inverter necessitano di 5 minuti per scaricarsi.
• Attendere 5 minuti prima di aprire il coperchio dell’involucro.
7. Verificare l’assenza di tensione sugli ingressi CC dell’inverter.
8. Allentare tutte le viti del coperchio dell’involucro con una brugola da 5 e rimuoverlo.
9. Verificare in sequenza l’assenza di tensione sulla morsettiera CA fra L1 ed N, L2 ed N ed L3
ed N con un apposito apparecchio di misurazione. A tale scopo, inserire il sensore
nell’apertura rotonda dei morsetti.
10. Verificare in sequenza l’assenza di tensione sulla morsettiera CA fra L1 ed PE, L2 ed PE ed
L3 ed PE con un apposito apparecchio di misurazione. A tale scopo, inserire il sensore
nell’apertura rotonda dei morsetti.
11. Verificare l’assenza di tensione fra tutti i morsetti del relè multifunzione e PE della morsettiera
CA.
