6.5.2 Collegamento al relè multifunzione

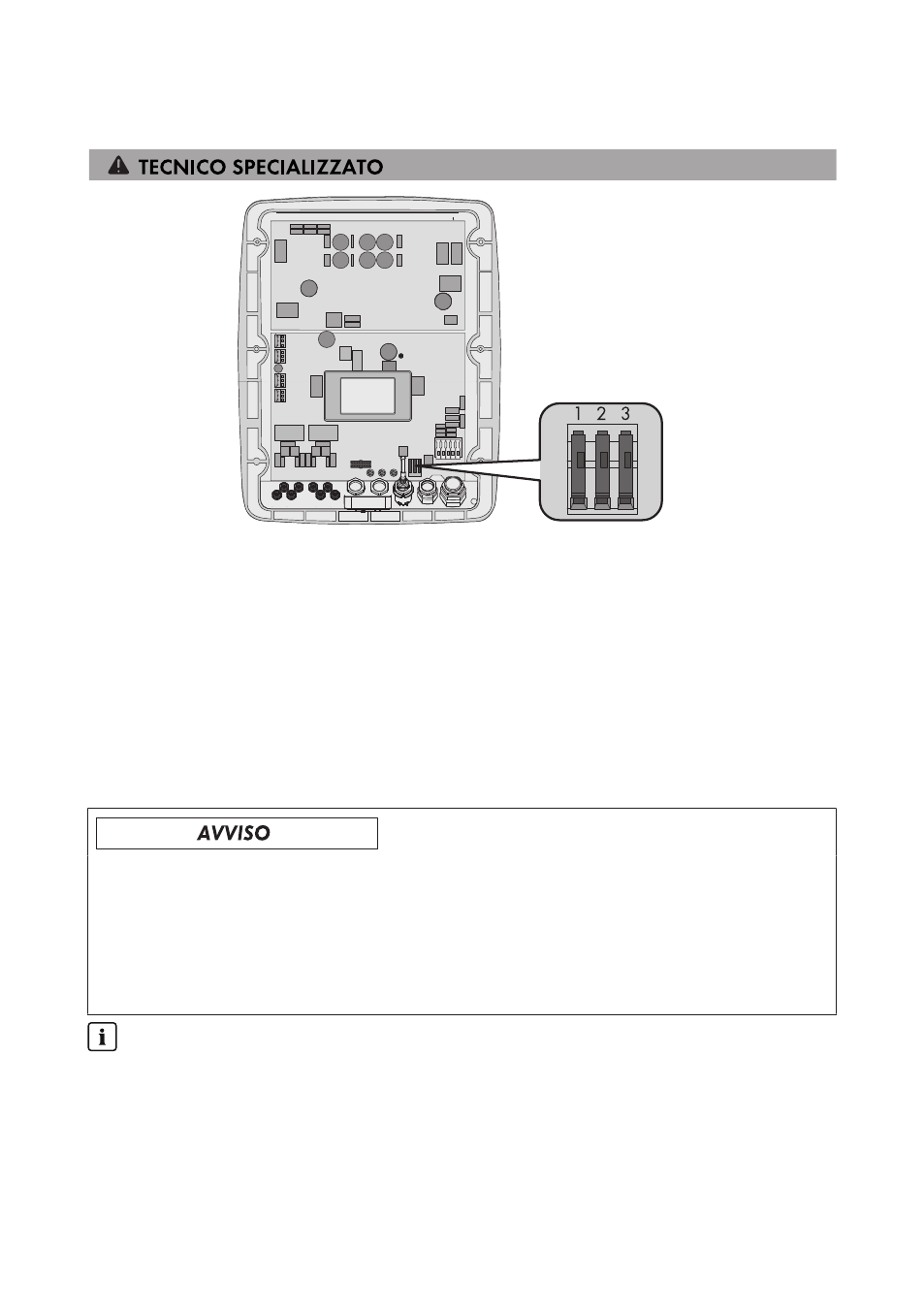

Figura 11: Morsettiera per il collegamento al relè multifunzione
Requisito:
☐ È necessario rispettare i requisiti tecnici del relè multifunzione (v. cap. 11 “Dati tecnici”, pag. 55
).
Requisiti dei cavi:
☐ Il cavo deve essere provvisto di doppio isolamento.
☐ Diametro esterno: 5 mm ... 12 mm
☐ Sezione del conduttore: 0,08 mm² … 2,5 mm²
☐ Il tipo di cavo e di posa devono essere adatti all’impiego e al luogo.
Danneggiamento irrimediabile del relè multifunzione a causa del carico eccessivo sui
contatti
• Rispettare i valori massimi di tensione e corrente di commutazione (v. cap. 11.7 “Relè
multifunzione”, pag. 63).
• In caso di collegamento del relè multifunzione alla rete pubblica, provvedere alla
protezione del relè tramite un interruttore automatico dedicato.
Funzionamento parallelo di relè multifunzione e 485 Data Module Type B o SMA
Power Control Module
Se si desidera utilizzare in parallelo il relè multifunzione e 485 Data Module Type B o SMA
Power Control Module, è possibile collegare al relè al massimo 30 V CC o 25 V CA.
