7
diametro e che possono essere regolati spingendo o allargando le barre in cima al fermaglio superiore e in fondo al fermaglio
inferiore.
Montare i fermagli in modo che venga esercitata solo la minima pressione necessaria sul tubo.

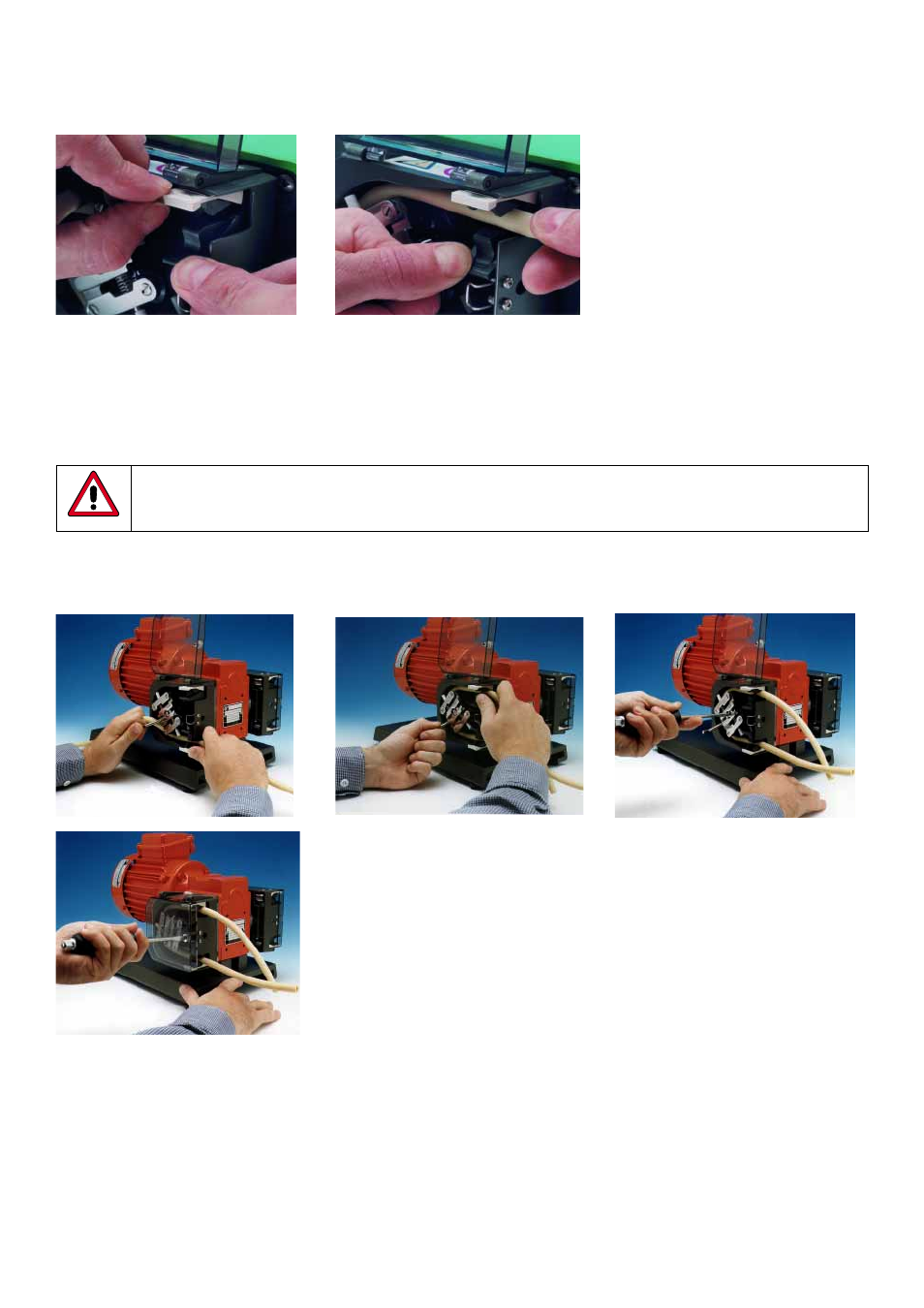

501RLC Installazione dei tubi. Unità duplex (a due testine)
Staccare l’unità di comando dall’alimentazione di rete. Sbloccare ed aprire la protezione a cerniera ed aprire la maniglia a manovella
del rotore finché non si bloccherà in posizioneAllentare la vite del rotore e dare al rotore un colpo netto per rilasciarlo. Tirare il rotore
leggermente in avanti rispetto alla posizione di sede sull’albero di azionamento in modo che l’anello con spinotto si liberi dal dente di
arresto dell’albero e possa ruotare liberamente. Selezionare la lunghezza desiderata dei tubi, ricordando che per la testina sono
necessari circa 240 mm.
A causa dei comuni riduttori, i due rotori della pompa funzionano in direzioni opposte. Cio significa che un
rotore funziona in senso orario e l’altro in senso antiorario. Si prega di considerare tale aspetto ed i suoi
effetti in fase di installazione dei tubi di larico e scarico.
Montare un’estremità del tubo in uno dei fermagli a molla e quindi, girando il rotore con la maniglia a manovella, far passare il tubo fra
i rulli e la testina, allineandolo entro le guide del rotore. Il tubo deve giacere in modo naturale nella testa e non deve essere attorcigliato,
allungato o allargato.
Montare l’altra estremità del tubo nel secondo fermaglio a molla, accertandosi che il tubo sia ben fisso nella testina, in quanto, se non
lo fosse, si può ridurre la durata del tubo. Chiudere la maniglia a manovella, chiudere e bloccare la protezione.
Ruotare il rotore fino a posizionarlo leggermente indietro sull’albero e in modo che i rulli di guida siano allineati a livello sul bordo
frontale della guida e l’anello con spinotto sia bloccato sul dente d’arresto dell’albero di azionamento. Stringere la vite del rotore con
una coppia di serraggio di 3Nm per evitare che l’anello slitti durante il funzionamento. Riposizionare la manovella. Bloccare la
protezione della testina della pompa.
Dopo aver avviato la pompa, aprire il fermaglio di mandata per un breve periodo in modo che il tubo trovi da solo la lunghezza
naturale. La testina 501RLC viene montata con fermagli per tubi a quattro posizioni per consentire l’installazione di tubi dal diverso
diametro e che possono essere regolati spingendo o allargando le barre in cima al fermaglio superiore e in fondo al fermaglio
inferiore.
