6
Testina 501RLC
La testina 501RLC è dotata di due rulli caricati a molla che servono a compensare automaticamente le piccole variazioni dello
spessore della parete dei condotti, aumentandone così la durata. L’unità 501RLC viene impostata durante la fabbricazione per
accettare tubi dello spessore di parete che va dagli 1,6 ai 2,0 mm, con un diametro interno massimo di 8,0 mm. Per offrire maggior
sicurezza, l’unità è inoltre dotata di una protezione che deve essere serrata mediante attrezzo e lasciata chiusa durante il funzionamento
della pompa.
È possibile far funzionare la pompa in senso orario per aumentare la durata dei tubi oppure in senso antiorario per farla funzionare a
pressioni più elevate.
501RLC Portate
Le portate sono state ottenute utilizzando tubi al silicone, alle seguenti condizioni: testina ruotante in senso orario, pompaggio
dell’acqua a 20C e pressione di aspirazione e mandata pari a zero. Per le applicazioni critiche, occorre determinare le portate alle
condizioni operative.
Installazione di 501RLC. Unit à simplex (a una sola testina) e duplex (a due testine)
Staccare l’unità di comando dall’alimentazione di rete.
Montare la testina in uno qualsiasi dei tre orientamenti, facendoli passare sopra l’albero di comando ed i prigionieri di riferimento.
Serrare la testina con la vite di riferimento. Accertarsi di aver tolto il grasso dall’albero di comando prima di inserire il rotore sull’albero
mediante il collare diviso. Ruotare il rotore fino a che i rulli guida siano allineati alle estremità anteriori della guida. Serrare la vite del
rotore ad una coppia di 3 Nm per impedire che, durante il funzionamento, il collare scivoli via. Predisporre la manovella.
Per riposizionare la testina, aprire la maniglia a manovella per esporre la vite di fissaggio del rotore. Girare la vite in senso antiorario
per rilasciare il collare e ritirare il rotore dall’albero. Allentare la vite di riferimento della testina senza farli toccare. Girare la testina
nella nuova posizione e serrarne la vite di riferimento. Utilizzare questo metodo per le operazioni di montaggio smontaggio ed in caso
di pulizia.

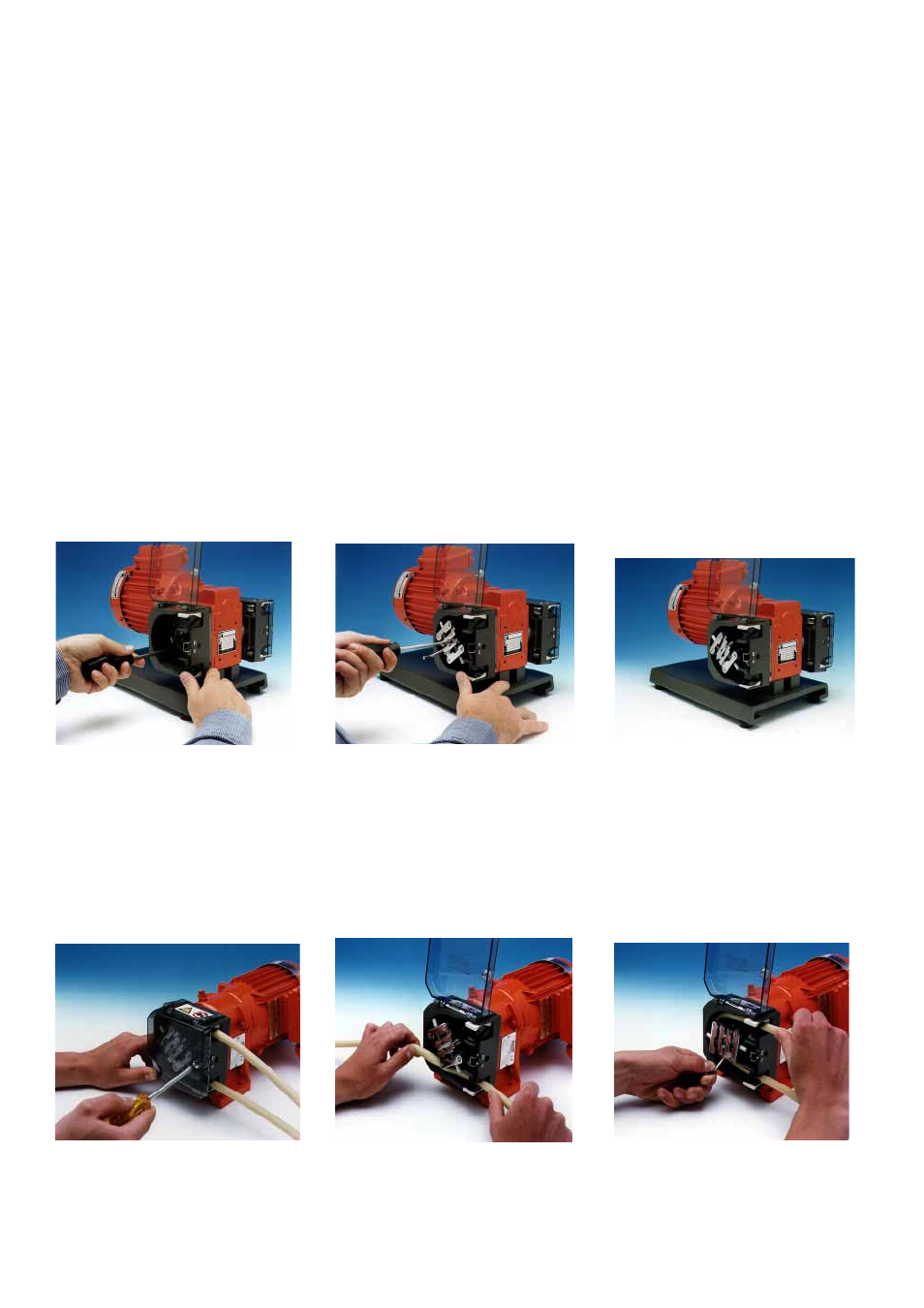

Le fotografie illustrano le pompe duplex
501RLC Installazione dei tubi. Unità simplex (a una sola testina)
Staccare l’unità di comando dall’alimentazione di rete. Sbloccare ed aprire la protezione a cerniera ed aprire la maniglia a manovella
del rotore finché non si bloccherà in posizione. Selezionare la lunghezza desiderata dei tubi, ricordando che per la testina sono
necessari circa 240 mm.
Montare un’estremità del tubo in uno dei fermagli a molla e quindi, girando il rotore con la maniglia a manovella, far passare il tubo fra
i rulli e la testina, allineandolo entro le guide del rotore. Il tubo deve giacere in modo naturale nella testa e non deve essere attorcigliato,
allungato o allargato. Nota: Per le unità con variatore meccanico, seguire la procedura di caricamento del tubo Duplex.
Montare l’altra estremità del tubo nel secondo fermaglio a molla, accertandosi che il tubo sia ben fisso nella testina, in quanto, se non
lo fosse, si può ridurre la durata del tubo.
Chiudere la maniglia a manovella, chiudere e bloccare la protezione.
Dopo aver avviato la pompa, aprire il fermaglio di mandata per un breve periodo in modo che il tubo trovi da solo la lunghezza
naturale. La testina 501RLC viene montata con fermagli per tubi a quattro posizioni per consentire l’installazione di tubi dal diverso
