Collegare entrambe le estremità dell'elemento tubo alla linea del fluido usando
connettori femmina a camma e scanalatura da ¾".

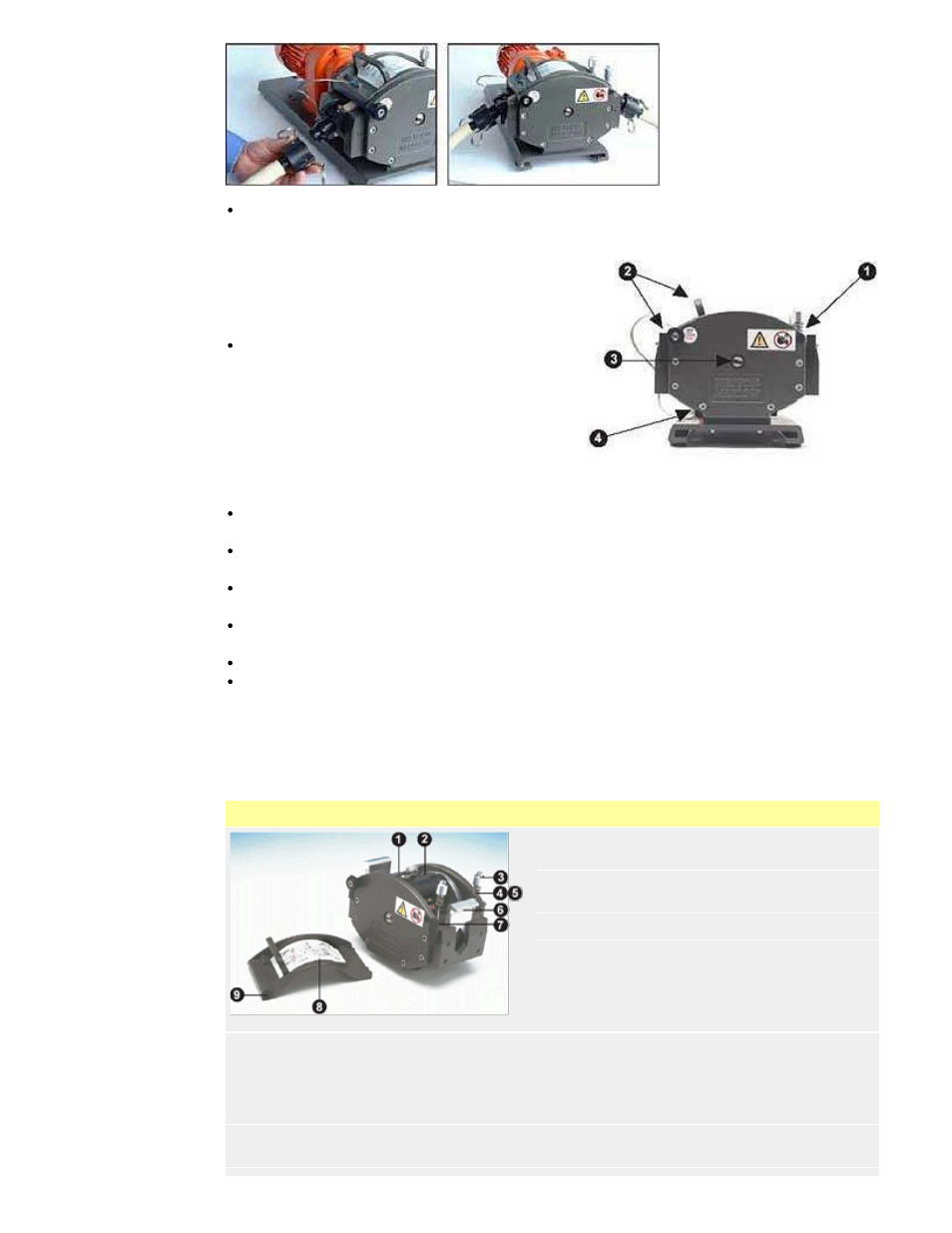

18 Installazione di una
testina addizionale
Dalla prima testina rimuovere:
il tappo dal foro maschiato nell'angolo
superiore destro della piastra frontale della
testina (1);
il bullone di fissaggio del corpo testina e il
corpo testina (2);
il tappo dalla scanalatura nell'albero centrale
(3);
la vite brugola M8 x 16 dalla parte inferiore sinistra della prima testina (4).
Ingrassare il dente d'arresto dell'albero di azionamento della testina addizionale con il
grasso fornito.
Applicare il composto di bloccaggio della filettatura alla vite brugola M8 x 16 nell'angolo
superiore destro della piastra posteriore della testina addizionale.
Allineare il dente d'arresto dell'albero di azionamento della testina addizionale rispetto
alla scanalatura nell'albero di azionamento della prima testina.
Installare la testina addizionale sulla prima testina. Assicurarsi che la piastra posteriore
della testina addizionale sia piatta contro la piastra frontale della prima testina.
Stringere leggermente la vite brugola con la chiave brugola da 6mm fornita.
Applicare il composto di bloccaggio della filettatura alla vite brugola M8 x 170 nell'angolo
inferiore sinistro della piastra anteriore della testina addizionale e fissarla in sequenza
con la vite a testa cilindrica M8 della piastra posteriore.
19 Ricambi della testina: Tubo continuo
Modelli 701RB, 701RBX, 701RBG
1 MRA0027A Complessivo spinotto di
imperniamento
1 MRA0034A Complessivo spinotto di
imperniamento ~701RX
2 MRA0021A Complessivo rotore
2 MRA0036A Complessivo rotore ~
701RX
3 701RB,
701RBX:
MRA0104A
701RBG:
MRA0295A
Complessivo manopole ~
parete tubo 4,8mm
3 MRA0103A Complessivo manopole ~
parete tubo 3,2mm
