Watson-Marlow 620UN/620U - Manuale (Pagina 8)

Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 8
8 Specifiche della pompa

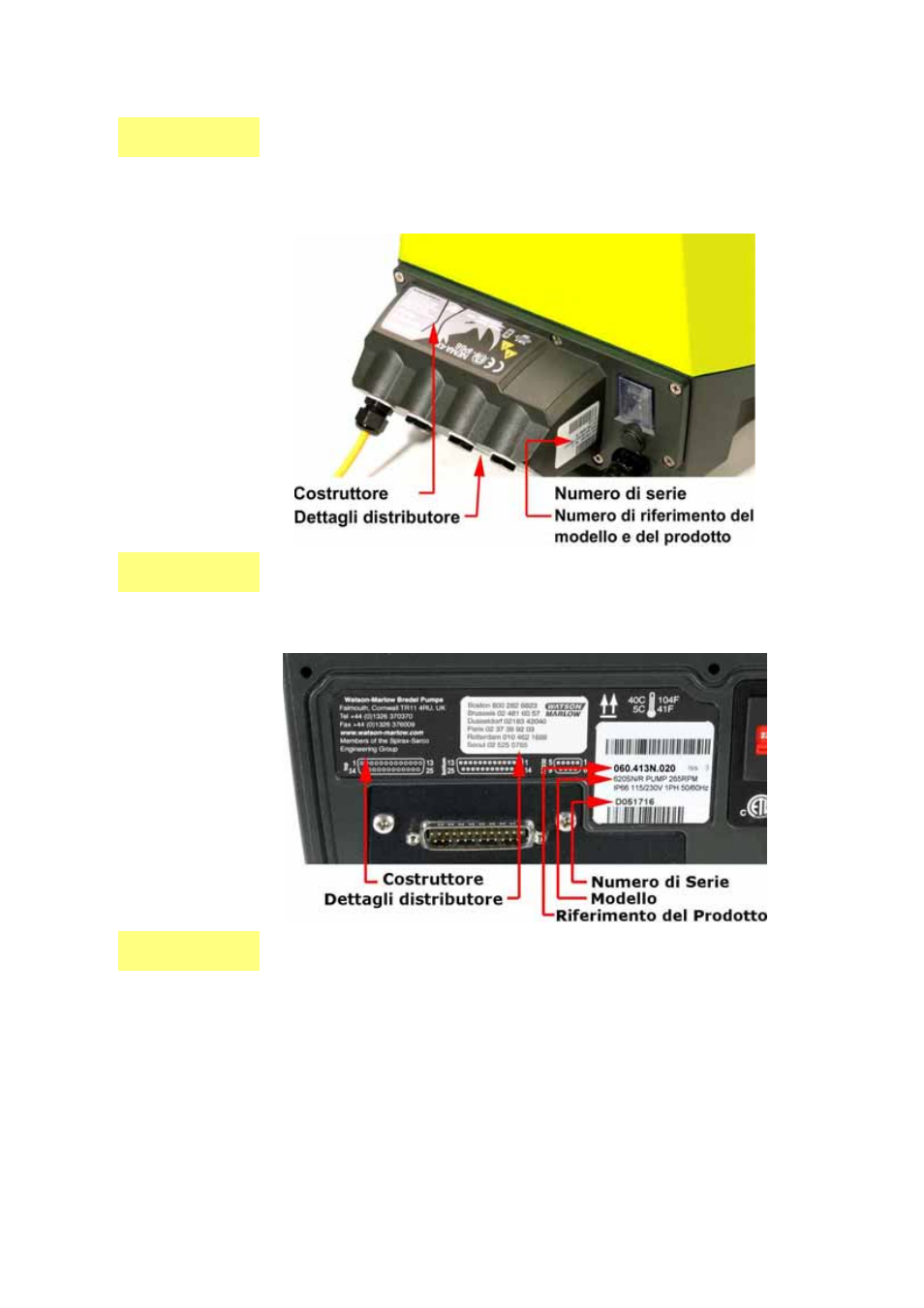

Le etichette apposte sul retro della pompa contengono i dati relativi al costruttore e
al contatto, il numero di riferimento, il numero di serie e i dati relativi al modello del
prodotto.
Le stesse informazioni si trovano sul quadro interruttori dell'unità di azionamento,
accessibile dopo lo smontaggio del modulo 620N. La figura sottostante mostra
un'immagine del modello 620SN incassato. Il numero dei connettori varia a seconda
del modello.
UN, SN
UN, U, SN, S
Modelli 620UN, IP66 NEMA 4X e 620U, IP31
Questa pompa può essere gestita tramite tastiera o a distanza. Essa presenta le
seguenti caratteristiche:
Comando manuale
Regolazione della velocità; funzionamento e arresto; controllo direzione; tasto
"max" per un rapido adescamento.
Comando a distanza
La pompa può essere gestita in modo digitale con la chiusura di un contatto
o l'input di un segnale logico per azionarla.
Comando analogico
La velocità della pompa può essere gestita tramite un input di segnale
analogico compreso nell'intervallo 0-10 V, 1-5 V o 4-20 mA.
UN, U
