20.6 Input di funzionamento/arresto

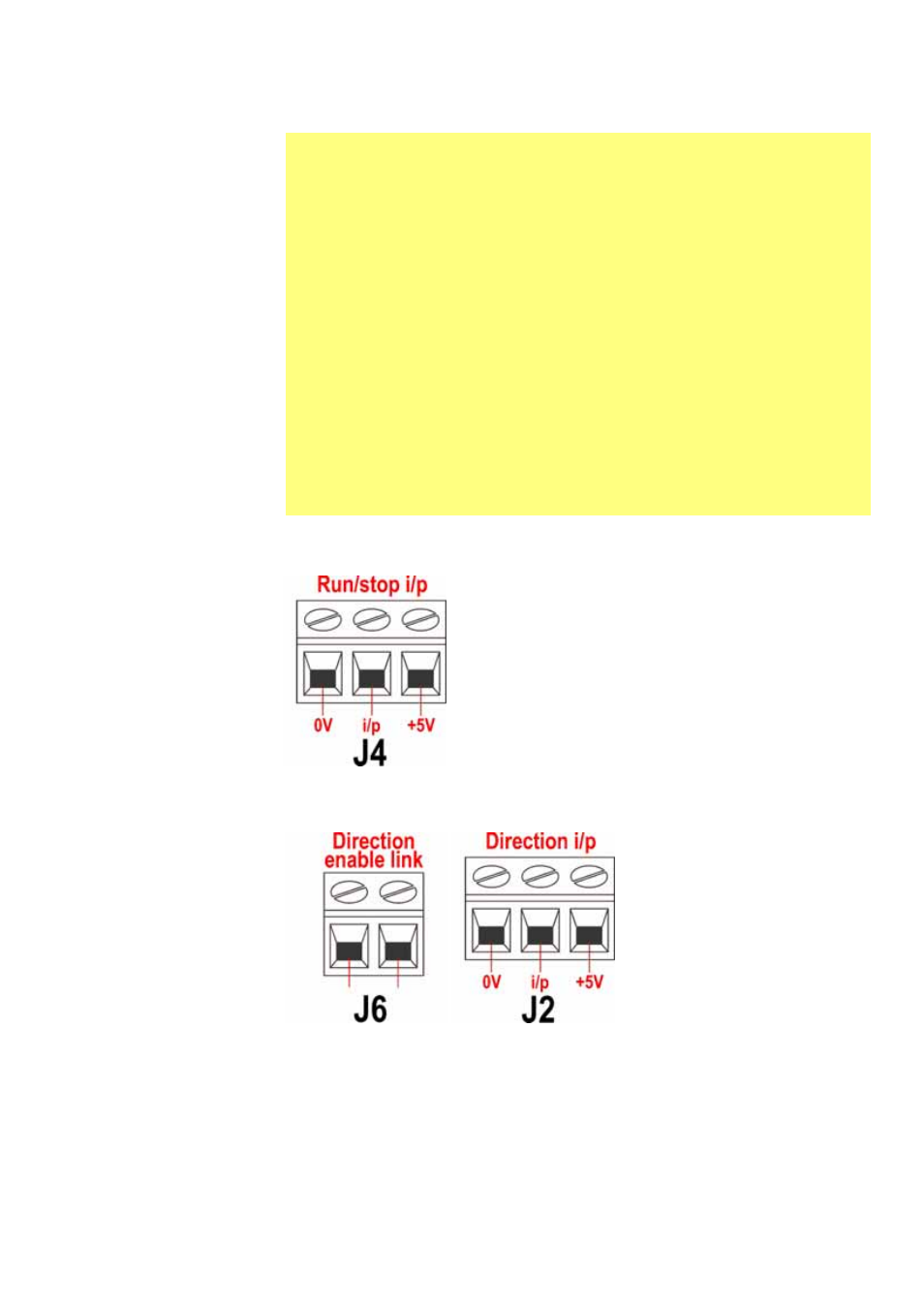

Funzionamento/arresto a distanza: collegare un
interruttore a distanza tra il terminale i/p e il terminale a
+5 V del connettore i/p di funzionamento/arresto (J4). In
alternativa, applicare un input logico al terminale i/p,
collegando a terra il terminale a 0 V. Un input alto ferma
la pompa, un input basso la mette in funzione. In assenza
di una connessione o con l'interruttore aperto, la pompa
passa come impostazione predefinita sul funzionamento.
Per modificare o impostare il rilevamento dell'input di
funzionamento/arresto, vedere 16.5 Arresto a distanza nel
menu Imposta.
20.7 Input di direzione
Per attivare il comando di direzione a distanza e disattivare il tasto DIREZIONE
(SHIFT, 1) sulla tastiera, collegare fra loro i terminali del connettore del collegamento
di attivazione della direzione (J6). Importante: Non applicare tensione al
collegamento di attivazione della direzione. Collegare un interruttore a distanza
tra il terminale a +5 V e il terminale i/p del connettore i/p della direzione (J2).
Interruttore aperto per rotazione in senso orario, interruttore chiuso per rotazione in
senso antiorario. In alternativa, applicare un segnale logico al terminale i/p e al
terminale a 0 V del connettore i/p della direzione (J2). Input basso per rotazione in
Importante: Istruzioni generali per gli input di comando
a distanza
Tutti gli input di comando a distanza possono essere collegati nei
seguenti due modi.
Logico
È possibile collegare all'input una tensione logica compresa tra 5 V
TTL e 24 V industriale. La pompa è configurata in modo da funzionare
senza modifiche all'interno di questo intervallo di valori. Uno qualsiasi
dei terminali a 0 V, sebbene sia preferibile il terminale a 0 V associato
all'input desiderato, è collegato ai terminali 0 V del dispositivo di
comando in modo da chiudere il circuito. Basso è equivalente a 0 V.
Alto è equivalente a 5 V
→24 V.
Interruttore
Un interruttore a distanza può essere collegato tra l'input e una
qualsiasi alimentazione di tensione positiva proveniente dalla pompa,
sebbene sia preferibilmente il terminale di alimentazione associato.
In ogni caso, non usare l'alimentazione a 10 V proveniente dal
connettore del potenziometro a distanza.
