Manuale per l'utente delle pompe Watson-Marlow 620UN, 620U, 620SN, 620S 17
UN, U, SN, S
UN, U, SN, S
UN, SN
UN, SN
Si consiglia di usare filtri di
sovracorrenti disponibili in
commercio in casi di rumore elettrico
eccessivo nella rete di alimentazione.
10 Collegamento a una fonte di
alimentazione elettrica
È necessaria un'alimentazione elettrica di rete correttamente regolata, oltre a un
collegamento cavi conforme alle normative sui livelli di rumorosità. Si sconsiglia di
collocare i corpi pompa collegandoli ad un'alimentazione elettrica di rete quali contattori
trifase e riscaldatori a induzione, senza aver prima verificato l'eventuale presenza di
livelli di rumorosità inaccettabili dovuti all'alimentazione di rete stessa.

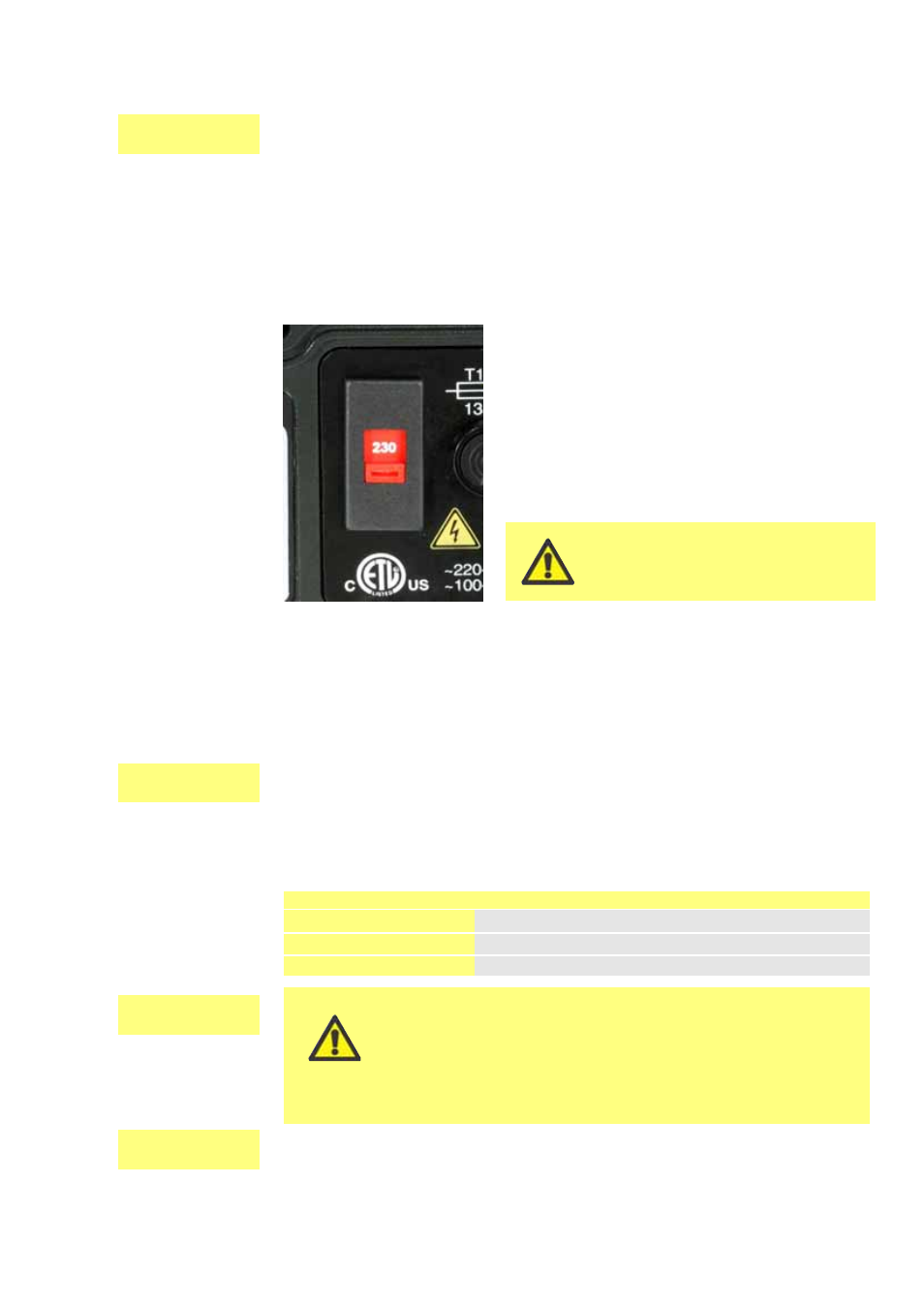

Il selettore di tensione è montato sul quadro interruttori
nella parte posteriore della pompa, protetto dall'acqua
grazie al modulo 620N (620DuN). Il modulo deve essere
smontato per consentire l'accesso al quadro interruttori.
Vedere 20.1 Smontaggio e rimontaggio del modulo
620N. Regolare il selettore di tensione su 115 V per
alimentazioni a 100-120 V 50/60 Hz o su 230 V per
alimentazioni a 200-240 V 50/60 Hz. Controllare sempre
il selettore di tensione prima del collegamento
all'alimentazione elettrica. Collegare in modo adeguato
a una fonte di alimentazione elettrica monofase.
Cavo di alimentazione: la pompa viene fornita assieme a una delle due guarnizioni
per cavo e a un cavo di alimentazione lungo circa 2,8 m. Il cavo di tipo europeo
presenta il codice armonizzato H05RN-F3G0.75 e viene usato insieme al nostro
numero di componente della guarnizione cavo, SL0128, che risulta idoneo per una
guaina cavo esterna del diametro pari a 4-7 mm. Il cavo di tipo nordamericano
presenta il codice SJTOW 105C 3-18AWG VW-1 e viene usato insieme al nostro
numero di componente della guarnizione cavo, SL0123, che risulta idoneo per una
guaina cavo esterna del diametro pari a 7-9 mm.
I cavi di alimentazione per le pompe con specifica NEMA 4X sono dotati di spine
standard statunitensi per alimentazione di rete. Le pompe con specifica IP66
vengono fornite senza spina. Il cablaggio della spina di alimentazione deve essere
effettuato esclusivamente da personale esperto e qualificato.
Codifica conduttori
Europeo Nordamericano
fase marrone nero
neutro blu bianco
terra verde/giallo verde
Se il cavo di alimentazione non è adeguato all'installazione, può essere sostituito.
Contattare il servizio di assistenza Watson-Marlow Bredel locale.
Il selettore della tensione di rete non è visibile
quando il modulo 620N è in posizione. Non accendere
la pompa prima aver controllato che la tensione sia
quella corretta smontando il modulo, controllando il
selettore e rimettendo il modulo in posizione. Vedere 20.1
Smontaggio e rimontaggio del modulo 620N.
