• Leggete e conservate questo manuale.
Questo manuale contiene importanti informazioni su come
installare ed utilizzare in modo appropriato questo appa-
recchio. Prima dell'uso, leggete attentamente le norme
di sicurezza e le istruzioni. Conservate il manuale per ogni
riferimento futuro.
• Evitate il contatto con le parti interne
All'interno ci sono parti elettriche alimentate a tensioni
pericolose e parti che funzionano ad alta temperatura.
Non aprite, ma rivolgetevi a personale autorizzato per
ogni operazione di riparazione o manutenzione. L'apertura
comporta inoltre lo scadere della garanzia.
• Dispositivo di sconnessione dalla rete.
Il dispositivo di sconnessione dell'unità dalla rete è la spi-
na del cavo di alimentazione. Fate attenzione durante
l’installazione che le spine dei cavi di alimentazione e le
prese dell’impianto elettrico siano facilmente accessibili.
Per disconnettere l'unità dalle prese elettriche tirate le spine
e non i cavi.

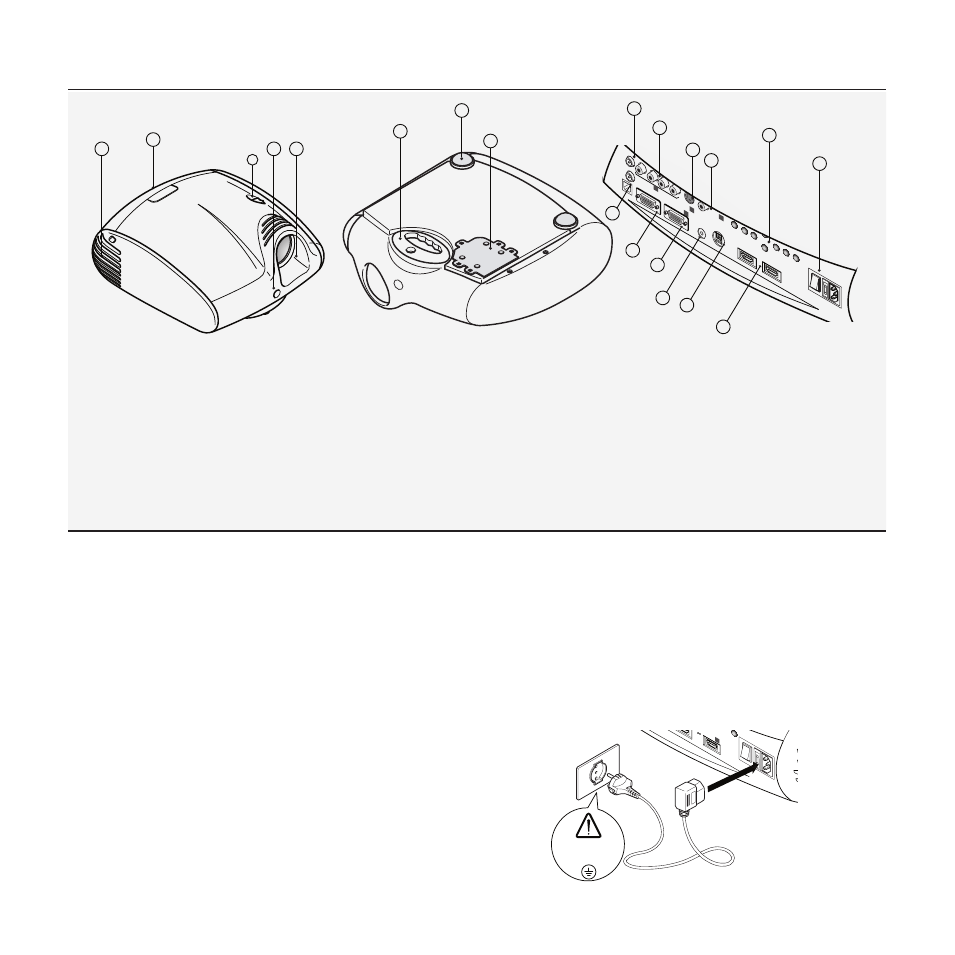

1 Obiettivo di proiezione.
 Manopola di regolazione dell’alzo dell’obiettivo.
 Ricevitore frontale del telecomando a raggi infrarossi.
4 Feritoie di entrata dell’aria di raffreddamento.
5 Piedini di appoggio regolabili in altezza.
6 Maniglia per il trasporto.
7 Vano di accesso per il cambio lampada.
8 Presa di rete con fusibile di protezione.
9 Interruttore di rete.
10 Tastierino di controllo 11 Ingresso video composito.
1 Ingresso S-Video.
1 Ingresso RGB / componenti YPrPb.
14 Ingresso HDMI 1 e HDMI
15 Uscita audio.
16 Ingresso telecomando
17 Ingresso VGA
18 Interfaccia seriale RS.
19 Interfaccia USB 1.1
0 Uscite per l’azionamento degli schermi motorizzati.
PROIETTORE
• utilizzate solo il tipo di alimentazione indicato.
Collegate le unità ad una rete di alimentazione a tensione
nominale compresa entro i valori 100-40 Vac, 50/60 Hz
e fornita di messa a terra. Se non siete certi del tipo di
alimentazione presente nella vostra abitazione, consultate
un tecnico qualificato. Prestate attenzione a non sovrac-
caricare la presa o una eventuale prolunga.
• Collegamento dell' unità alla rete elettrica.
Eseguite la connessione come indicato in Fig. .
100-240 Vac
50/60 Hz
HDM I 1
ESC
SOU RCE
5
0
I
HDM I 2 6
Fig.
