Ht3000 – Sim2 HT3000 Manuale d'uso
Pagina 20
0
ht3000
impostando il valore del valore di sovrascansione può essere
compreso tra 0 (nessuna sovrascasione) e (massimo valore).
L’immagine che ne risulta, con qualunque valore impostato
mantiene in ogni caso il formato selezionato.
RITARDO Y/C
Nel caso di segnali Video e S-Video può essere necessario
allineare in senso orizzontale i colori entro i bordi dei vari oggetti
che compongono l'immagine. Per un dato standard video (ad
es. PAL o NTSC) il valore viene memorizzato e generalmente
non necessita di ulteriori ritocchi, a meno che non cambi la
sorgente od il cavo di connessione.
SETuP
Questo menu raggruppa le regolazioni di uso meno frequente
che possono essere d'aiuto in fase di installazione (quali ad
esempio ad esempio la scelta della Lingua dell'On Screen
Display o la visualizzazione di Immagini di Test).

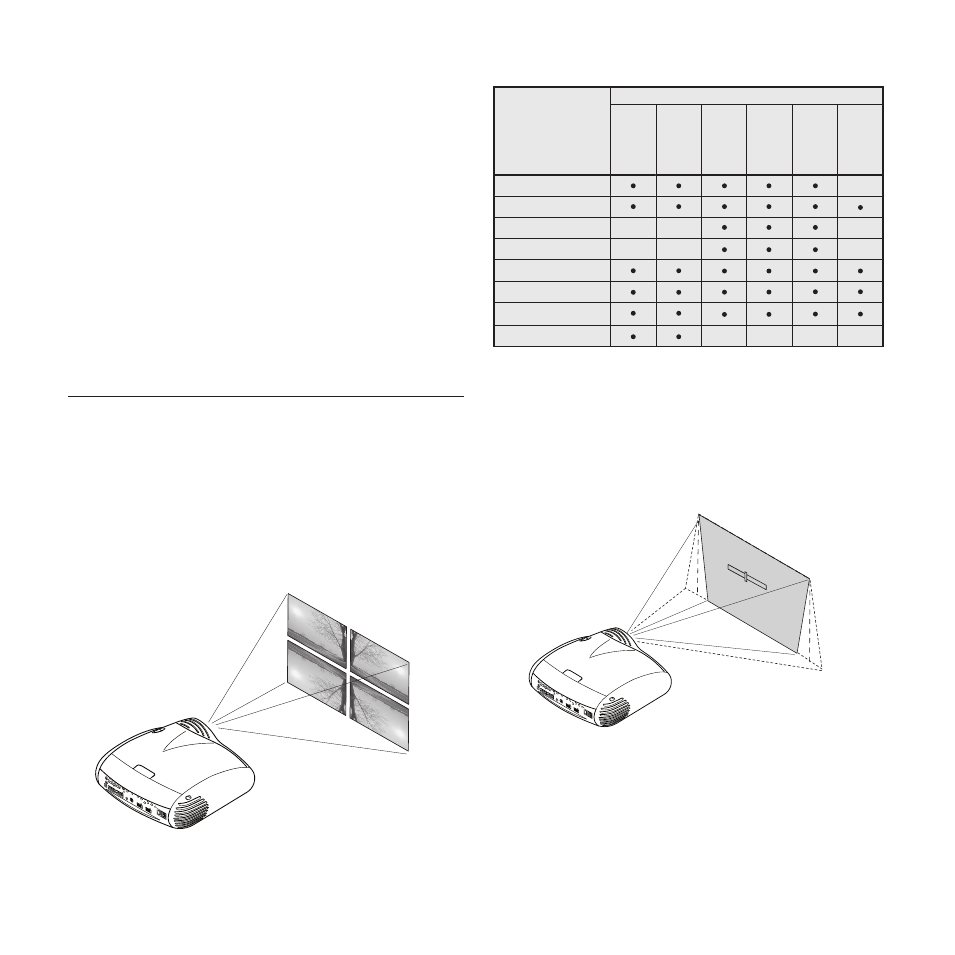

ORIENTAZIONE
Capovolge sotto–sopra e rovescia specularmente tra de-
stra–sinistra l’immagine proiettata, in modo da adeguarla alle
configurazioni di installazione: tavolo, soffitto, tavolo-retro e
soffitto-retro.
+12V
USB 1
.1
R/Cr
CONT
ROL (R
S232)
GRAP
HICS R
GB
C/Y
B/Cb
HV
S-VID
EO
AUDIO
OUT
HDM
I 1
REMO
TE
3
2
S-VID
EO
MENU
ESC
INPU
T
1
5
4
0
I
HDM
I 2
6
TRAPEZIO VERTICALE
Per ottenere la massima qualità dell’immagine proiettata vi
consigliamo di installare il proiettore su un piano di appoggio
perpendicolare allo schermo di proiezione. Se l’immagine
proiettata è inclinata a destra o sinistra utilizzate i piedini a vite
posti sul fondo del proiettore per allineare la base dell’imma-
gine proiettata alla base dello schermo (Fig.6).
TRAP
EZIO
20%
+12V
USB 1
.1
R/Cr
CONT
ROL (R
S232)
GRAP
HICS R
GB
C/Y
B/Cb
HV
S-VID
EO
AUDIO
OUT
HDM
I 1
REM
OTE
3
2
S-VID
EO
MENU
ESC
INPU
T
1
5
4
0
I
HDM
I 2
6
Fig.6
Se le regolazioni appena citate non fossero sufficienti, per
centrare l’immagine sullo schermo di proiezione, inclinate
il proiettore e utilizzate la regolazione Trapezio Verticale per
compensare la distorsione che ne risulta.
Posizione
Formato
Video S-Video
RGBS
YCrCb
RGB Grafico
RGBS 15kHz YCrCb 15kHz
Regolazioni
Ingressi
Frequenza
-
-
Fase
Correzione Gamma
Temperatura colore
Overscan
-
-
-
-
-
Ritardo Y/C
-
-
-
-
HDMI™
Tabella 6
Fig.5
