4 installazione – Sim2 C3X Manuale d'uso
Pagina 8
8

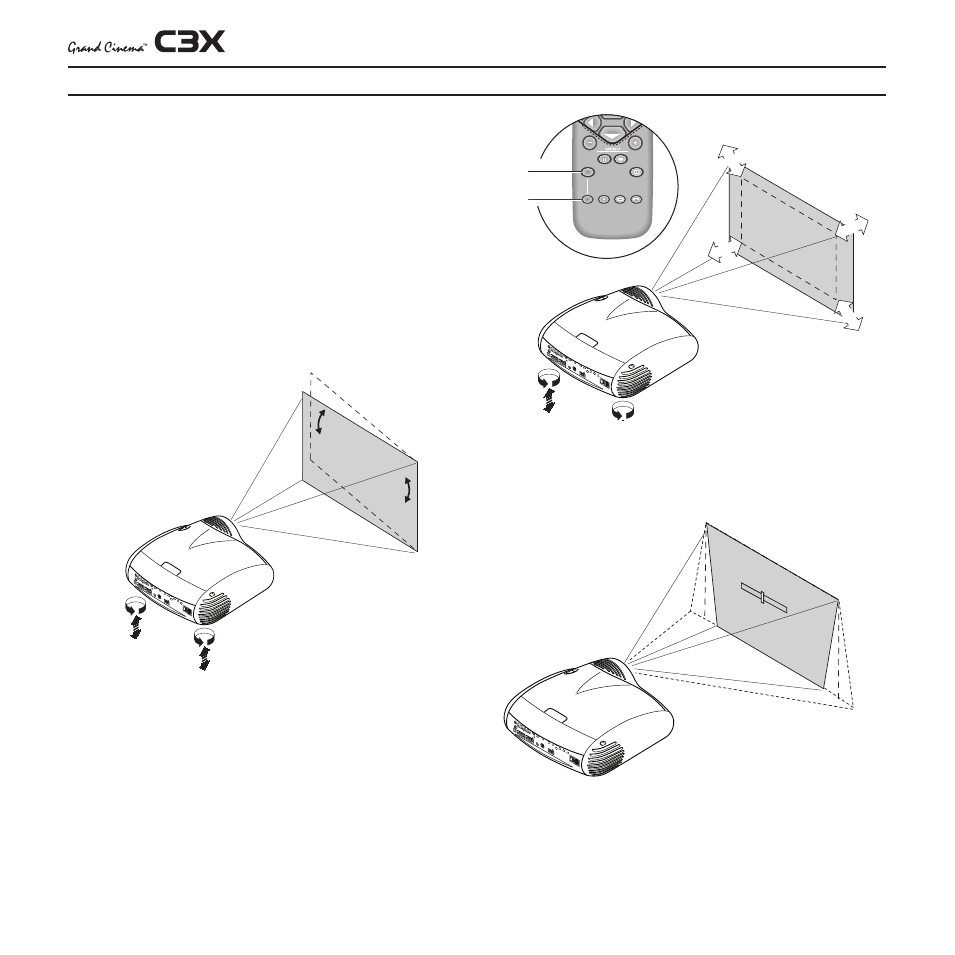

Posizionate il proiettore su un piano stabile oppure usate la
staffa (opzionale) per l’installazione a soffitto.
ATTENZIONE: In caso di installazione a soffitto mediante staffa
di sospensione si seguano scrupolosamente le istruzioni e
le norme di sicurezza incluse nella confezione della staffa.
Qualora si utilizzi una staffa diversa da quella fornita da
SIM2 Multimedia, ci si assicuri che il proiettore sia posto ad
almeno 65 mm dal soffitto e che la staffa non ostruisca le
feritoie di entrata ed uscita dell’aria.
Se l’immagine proiettata è inclinata a destra o sinistra, utiliz-
zate i due piedini a vite posti sul fondo inferiore per allineare
la base dell’immagine proiettata alla base dello schermo di
proiezione (Fig. 6).
+12
V
USB 1
.1
R/Cr
CONTR
OL (RS2
32)
GRAPHICS R
GB
C/Y
B/Cb
HV
S-VIDEO
AUDIO O
UT
HDMI 1
REM
OTE
3
2
S-VIDEO
MEN
U
ESC
INPU
T
1
5
4
0
I
Fig. 6
Posizionate il proiettore alla distanza desiderata dallo schermo:
la dimensione dell’immagine proiettata è determinata dalla
distanza tra obiettivo del proiettore e lo schermo e dallo zoom
ottico impostato.
Utilizzate lo zoom motorizzato (Fig. 7) per allargare o restringere
le dimensioni dell’immagine proiettata.
Utilizzate la messa a fuoco motorizzata (Fig. 7) per ottenere la
massima definizione dell’immagine proiettata; una messa a
fuoco corretta dovrebbe consentire di distinguere, avvicinan-
dosi allo schermo, ogni singolo pixel che compone l’immagine
proiettata (Fig. 7).
+12
V
USB 1
.1
R/Cr
CONTR
OL (R
S232
)
GRAPHICS R
GB
C/Y
B/Cb
HV
S-VIDEO
AUDIO
OUT
HDMI
1
REM
OTE
3
2
S-VIDEO
MENU
ESC
INPU
T
1
5
4
0
I
ZOOM
ZOOM
ZOOM
ZOOM
F1
FOCUS
AUTO
ASPECT
VCR
HELP
ZOOM
F2
ZOOM
FUOCO
FUOC
O
FUOC
O
FUOC
O
Fig. 7
Se tale spostamento non fosse sufficiente, sarà necessario
inclinare il proiettore e correggere la distorsione trapezoidale
mediante la regolazione Trapezio disponibile nel menu Instal-
lazione (Fig.8a).
+12
V
USB 1
.1
R/Cr
CONTR
OL (RS2
32)
GRAPHICS R
GB
C/Y
B/Cb
HV
S-VIDEO
AUDIO O
UT
HDMI 1
REM
OTE
3
2
S-VID
EO
MENU
ESC
INPU
T
1
5
4
0
I
TRAPEZIO
20%
Agendo sulla voce Orientazione nel menu Setup è possibile
capovolgere sotto-sopra oppure rovesciare specularmente
tra destra e sinistra l’immagine proiettata (Fig.9), in modo da
adeguarla alle configurazioni di installazione frontale, frontale
a soffitto, retro, retro a soffitto.
4 INSTALLAZIONE
