durre un’immagine con delle irregolarità più o meno estese
lungo i bordi esterni; grazie alla funzione di overscan è possibile
far cadere tali imperfezioni all’esterno dell’area proiettata. Il
parametro a ., si ottengono tipicamente immagini gradevoli
e ben contrastate.
RITARDO Y/C
Nel caso di segnali Video e S-Video può essere necessario
allineare in senso orizzontale i colori entro i bordi dei vari oggetti
che compongono l'immagine. Per un dato standard video (ad
es. PAL o NTSC) il valore viene memorizzato e generalmente
non necessita di ulteriori ritocchi, a meno che non cambi la
sorgente od il cavo di connessione.
SETuP
Questo menu raggruppa le regolazioni di uso meno frequente
che possono essere d'aiuto in fase di installazione (quali ad
esempio ad esempio la scelta della Lingua dell'On Screen
Display o la visualizzazione di Immagini di Test).

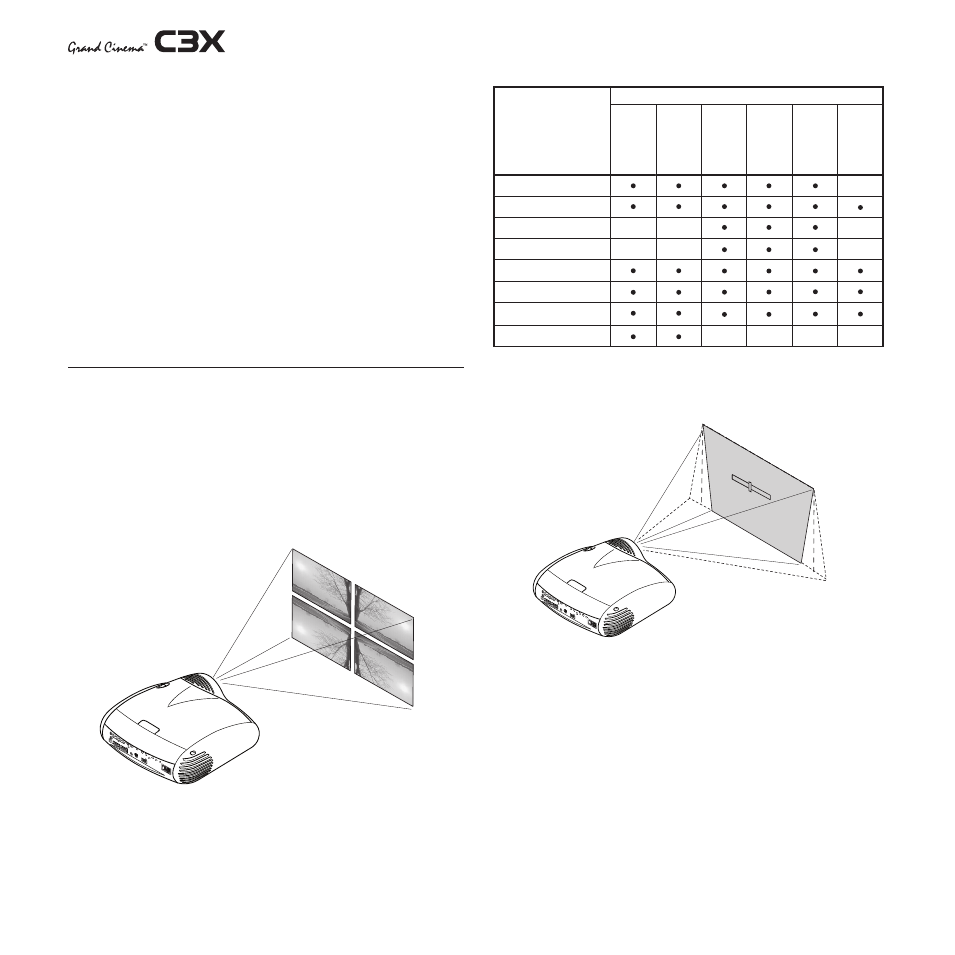

ORIENTAZIONE
Capovolge sotto–sopra e rovescia specularmente tra de-
stra–sinistra l’immagine proiettata, in modo da adeguarla alle
configurazioni di installazione: tavolo, soffitto, tavolo-retro e
soffitto-retro.
+12
V
USB 1
.1
R/Cr
CONTR
OL (RS2
32)
GRAPHICS
RGB
C/Y
B/Cb
HV
S-VID
EO
AUDIO O
UT
HDMI 1
REM
OTE
3
2
S-VIDEO
MEN
U
ESC
INPU
T
1
5
4
0
I
TRAPEZIO ORIZZONTALE E VERTICALE
Per ottenere la massima qualità dell’immagine proiettata vi
consigliamo di installare il proiettore su un piano di appoggio
perpendicolare allo schermo di proiezione. Se l’immagine
proiettata è inclinata a destra o sinistra utilizzate i piedini a
vite posti sul fondo del proiettore per allineare la base dell’im-
magine proiettata alla base dello schermo (Fig.6).
+12
V
USB 1.1
R/Cr
CONTR
OL (RS2
32)
GRAPHICS R
GB
C/Y
B/Cb
HV
S-VIDEO
AUDIO
OUT
HDMI 1
REM
OTE
3
2
S-VIDEO
MEN
U
ESC
INPU
T
1
5
4
0
I
TRAPEZIO
20%
Fig.6
Se le regolazioni appena citate non fossero sufficienti, per cen-
trare l’immagine sullo schermo di proiezione, inclinate il proiet-
tore e utilizzate la regolazione Trapezio Verticale e/o Trapezio
Orizzontale per compensare la distorsione che ne risulta.
OBIETTIVO
La regolazione ZOOM agisce sullo zoom motorizzato dell’ob-
biettivo permettendo di allargare o restringere le dimensioni
dell’immagine proiettata.
La regolazione FOCUS agisce sulla messa e fuoco motorizzata
Posizione
Formato
Video S-Video
RGBS
YCrCb
RGB Grafico
RGBS 15kHz YCrCb 15kHz
Regolazioni
Ingressi
Frequenza
-
-
Fase
Correzione Gamma
Temperatura colore
Overscan
-
-
-
-
-
Ritardo Y/C
-
-
-
-
HDMI™
Tabella 6
Fig.5
