9 Panoramica

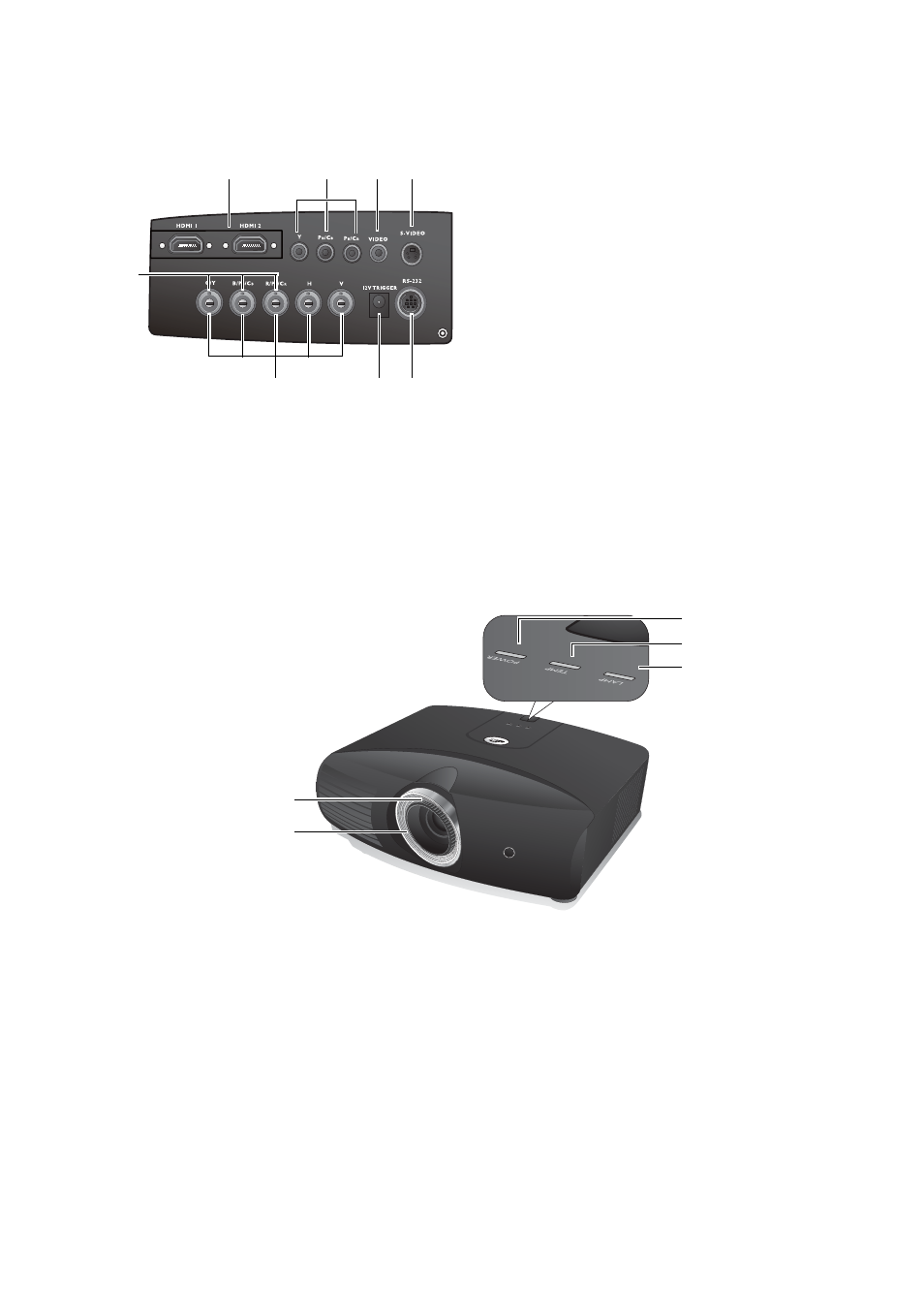

Pannello connettori
Per ulteriori informazioni, vedere "Collegamento di apparecchiature video" a pagina 17 .
Comandi e funzioni
Lato anteriore e superiore
1. Anello di messa a fuoco
Consente di regolare la messa a fuoco dell'immagine proiettata.
2. Anello zoom
Consente di regolare le dimensioni dell'immagine.
3. POWER (spia alimentazione)
Si illumina o lampeggia quando il proiettore è in funzione. Per ulteriori informazioni,
vedere
"Indicatori" a pagina 51 .
4. TEMP (Spia temperatura)
Si illumina o lampeggia se la temperatura del proiettore diventa troppo elevata. Per
ulteriori informazioni, vedere "Indicatori" a pagina 51 .
5. LAMP (Spia lampada)
Si illumina o lampeggia se si verifica un problema con la lampada del proiettore. Per
ulteriori informazioni, vedere "Indicatori" a pagina 51 .
12. Porte HDMI
13. Input Component Video (RCA)
Supporta il segnale video Y/P
B
/P
R
o
Y/C
B
/C
R
14. Input Composite Video (RCA)
15. Input S-Video (mini DIN a 4 pin)
16. Input Component Video (BNC)
Supporta il segnale video Y/P
B
/P
R
,
Y/C
B
/C
R
, o RGB
17. Input alta definizione RGB (BNC)
supporta segnali RGBHV video o PC
18. Terminale output a 12V CC
Utilizzato per attivare dispositivi esterni
come ad esempio schermi elettrici o
interruttori dell’impianto di illuminazione,
ecc. Rivolgersi al rivenditore per sapere
come collegare questi dispositivi.
19. Porta RS-232 per telecomando collegato
via cavo
12 13 14 15
19 18 17
16
1
2
3
4
5
