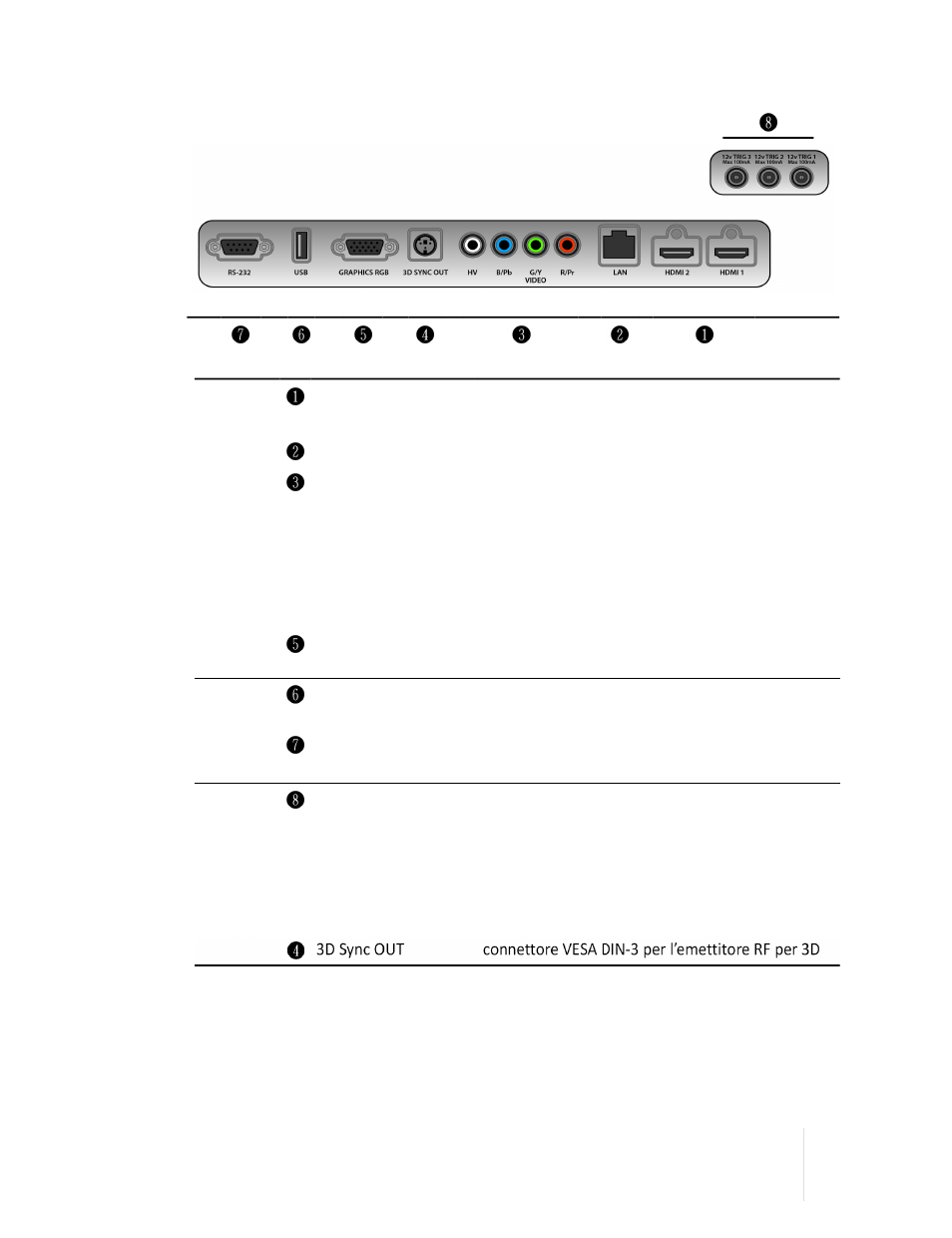

Connessioni
Ingressi
HDMI 1
HDMI 2
accetta segnali video digitali HDMI e DVI (1.4a)
LAN
Connettore di rete RJ45
Components/RGB-HV
quattro connettori RCA: accettano il segnale com-
ponenti a definizione standard e ad alta definizione
(YPrPb) e i segnali RGB-HV; usati anche come in-
gressi RGB per i segnali RGBS via SCART
Video
connettore RCA verde: accetta il segnale video
composito; usato anche come ingresso del sincroni-
smo per i segnali RGBS via SCART
Graphics RGB
connettore D-Sub a 15 pin (femmina): accetta se-
gnali componenti o RGB ad alta definizione
Controllo/
Assistenza
USB
porta USB 1.1 (tipo A) per comandi seriali e aggior-
namento firmware
RS-232
porta RS232 (D-Sub a 9 pin, femmina) per comandi
seriali e aggiornamento firmware
Uscite
TRIG 1
uscita 12 V 100 mA max, per schermi motorizzati. Si
attiva quando il proiettore si accende
TRIG 2
uscita 12 V 100 mA max, per sistemi di mascheratu-
ra dello schermo. Consulta “
Tendina
”
a pagina
30
TRIG 3
uscita 12 V 100 mA max, per lenti anamorfiche mo-
torizzate. Consulta “
Lente anamorfica
”
a pagina
30
.
