4.

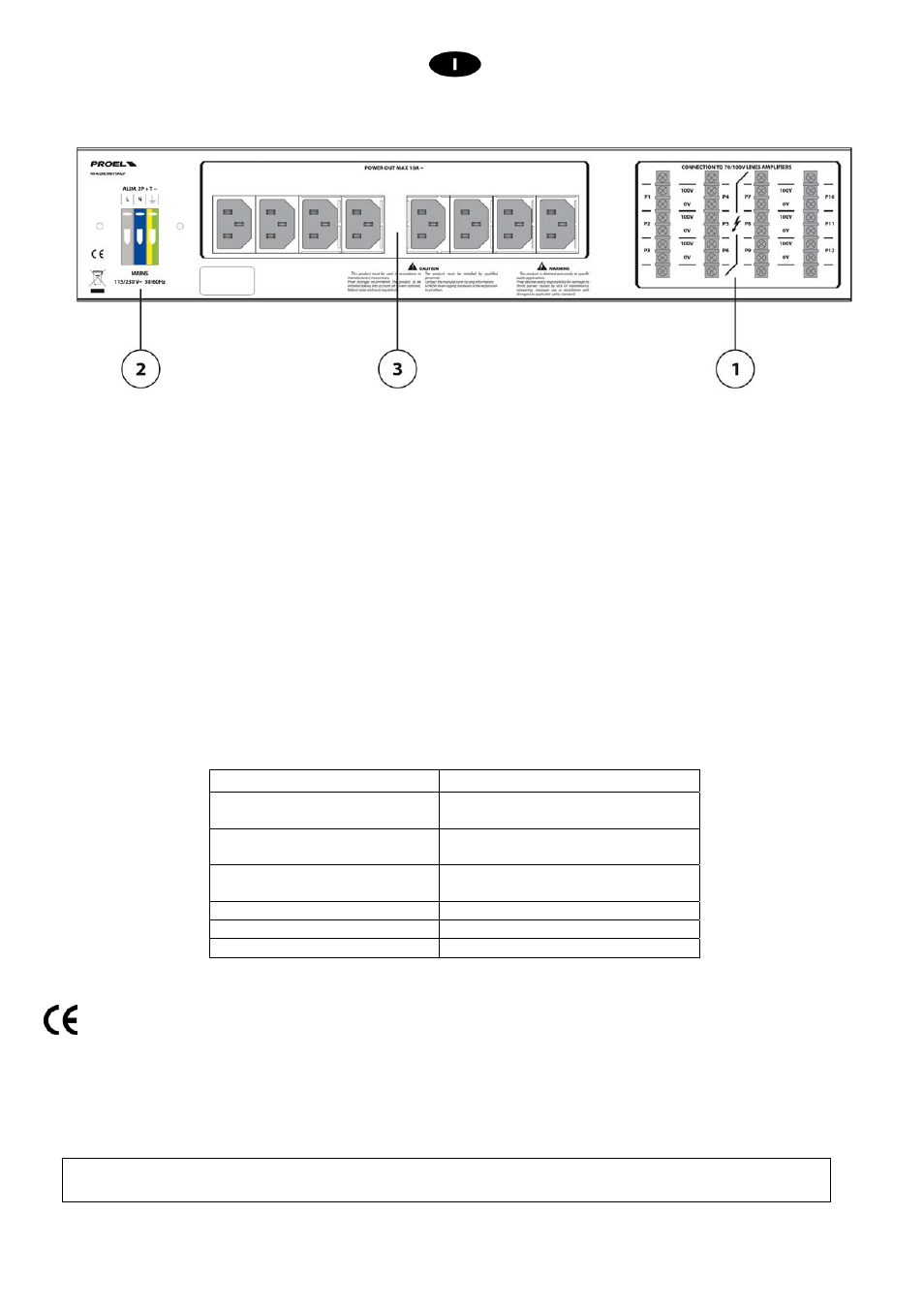

FUNZIONI E CONTROLLI PANNELLO POSTERIORE
fig.2
1. N° 12 morsetti di ingresso.
Questi 12 morsetti sono utilizzati per il collegamento delle linee 100V provenienti dall’uscita potenza dei 12
amplificatori da monitorare. Cavo consigliato 2x1,5mm
2
(cod. HPC610FR)
2. Connessione di entrata alimentazione (115/230VAC 50/60Hz).
Collegare questi morsetti all’alimentazione di rete.
3. Connessione di uscita (115/230VAC 50/60Hz) verso gli apparecchi utilizzatori.
Queste uscite sono asservite dall’interruttore Magnetotermico generale (fig.1, rif.1) posto sul fronte.
5.
CONTENUTO DELLA CONFEZIONE
• ACM12
• Manuale
utente
6. CARATTERISTICHE
TECNICHE
Il prodotto è conforme alla Direttiva 89/336/CEE (Compatibilità Elettromagnetica)
e successive modifiche 92/31/CEE e 93/68/CEE, secondo i seguenti standard:
EN 50082-1:1997, EN 55013:1990, EN 55020:1994
inoltre, è conforme alla Direttiva 73/23/CEE (Bassa Tensione)
e successive modifiche 93/68/CEE, secondo il seguente standard:
EN 60065:1998
Modello ACM12
Accensione generale
Interruttore magnetotermico 16A
(115/230VAC 50/60Hz)
Distribuzione di rete
8 prese di alimentazione AC
(115/230VAC 50/60Hz)
Monitoraggio
Selettore n° 12 canali 100V con
controllo di volume ed altoparlante
Dimensioni (LxHxP)
483 x 88 x 170 mm – 2U rack 19
”
Montaggio
Solo a rack standard 19”
Peso
-
La Proel SpA persegue una politica di costante ricerca e sviluppo, di conseguenza si riserva il diritto di apportare miglioramenti ai prodotti esistenti,
senza preavviso e in qualunque momento. REV. 01 09/13
