6
Grazie per aver scelto un prodotto Proel e della fiducia riposta nel nostro marchio, sinonimo di professionalità,
accuratezza, elevata qualità ed affidabilità. Tutti i nostri prodotti sono conformi alle normative CE per utilizzazione
continua in impianti di diffusione sonora.
2. DESCRIZIONE
Pannello di accensione, alimentazione e monitoraggio a rack (2U standard 19”) completo di:
• Interruttore generale magnetotermico da 16A con spia di accensione
• 8 prese di alimentazione AC sul pannello posteriore
• 12 ingressi a 100V per il monitoraggio audio di amplificatori PA
• Selettore di volume
• Altoparlante
monitor
• Rispetta le normative di riferimento per l’installazione elettrica
Prodotto conforme alla normativa CE
3. FUNZIONI E CONTROLLI PANNELLO FRONTALE

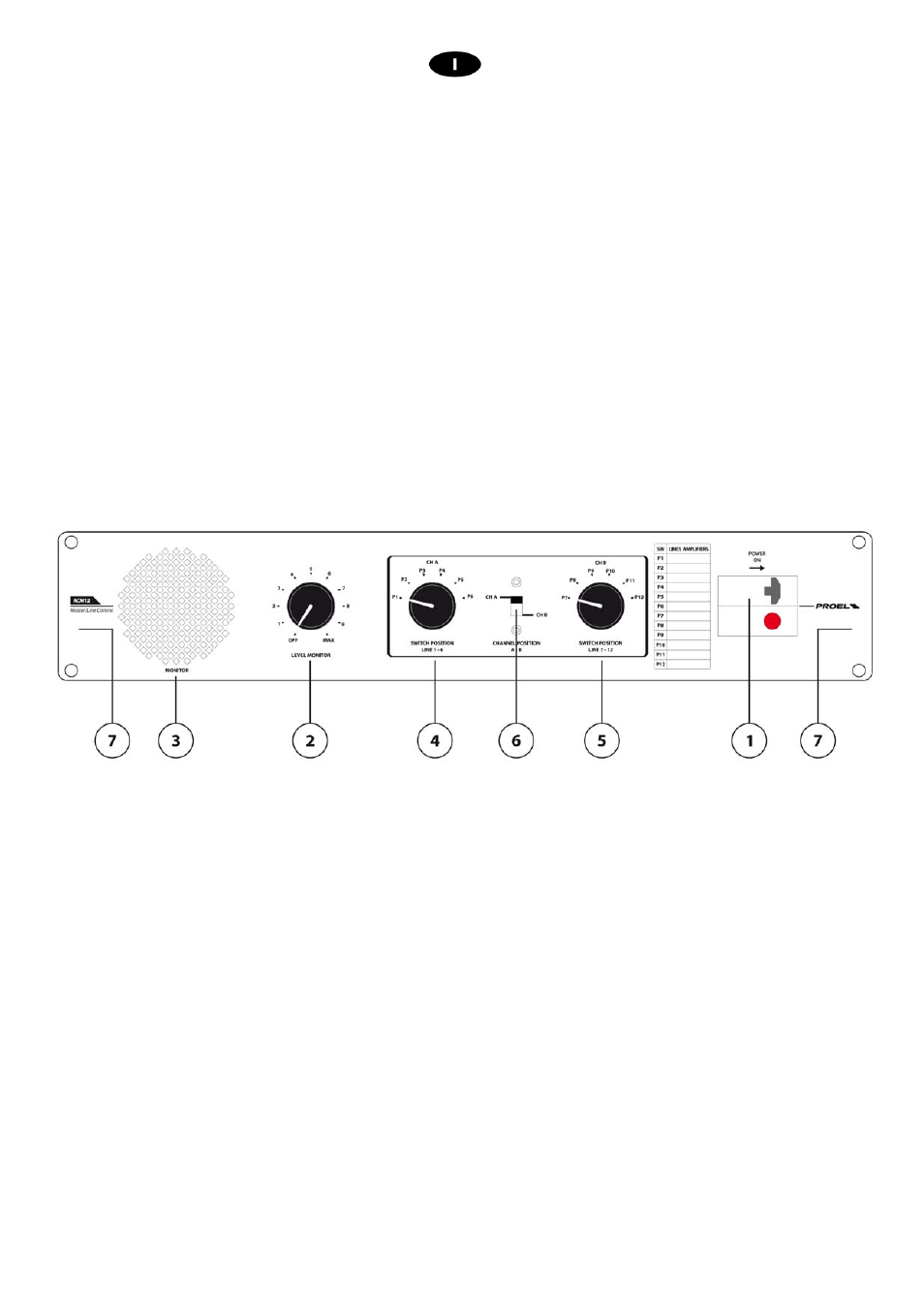

fig.1
1. Interruttore Magnetotermico con spia luminosa.
2. Controllo del Volume.
Questa manopola è usata per controllare il volume di uscita dell’altoparlante monitor.
3. Altoparlante Monitor.
4. SWITCH POSITION LINE 1-6
Commutatore a sei posizioni.
Consente di selezionare l’uscita di potenza a 100V di uno tra i 6 amplificatori da monitorare, collegati ai
rispettivi morsetti 1÷6 (fig.2, rif.1)
5. SWITCH POSITION LINE 7-8
Commutatore a sei posizioni.
Consente di selezionare l’uscita di potenza a 100V di uno tra i 6 amplificatori da monitorare, collegati ai
rispettivi morsetti 7÷12 (fig.2, rif.1)
6. CHANNEL POSITION
Posizionando il selettore su:
CHA- viene abilitato il selettore “SWITCH POSITION LINE 1-6”
CHB- viene abilitato il selettore “SWITCH POSITION LINE 7-12”
7. Alette di fissaggio su RACK 19”.
