4. Variando la posizione del collegamento sul trasformatore (in
corrispondenza delle impedenze 416 Ω - 816 Ω - 1,66 KΩ - 3,3 KΩ - 6,6
KΩ per il CS5TAL e 208 Ω - 408 Ω - 833 Ω - 1,66 KΩ - 3,33 KΩ per il
CS6TAL), è possibile selezionare la potenza in uscita del dispositivo.

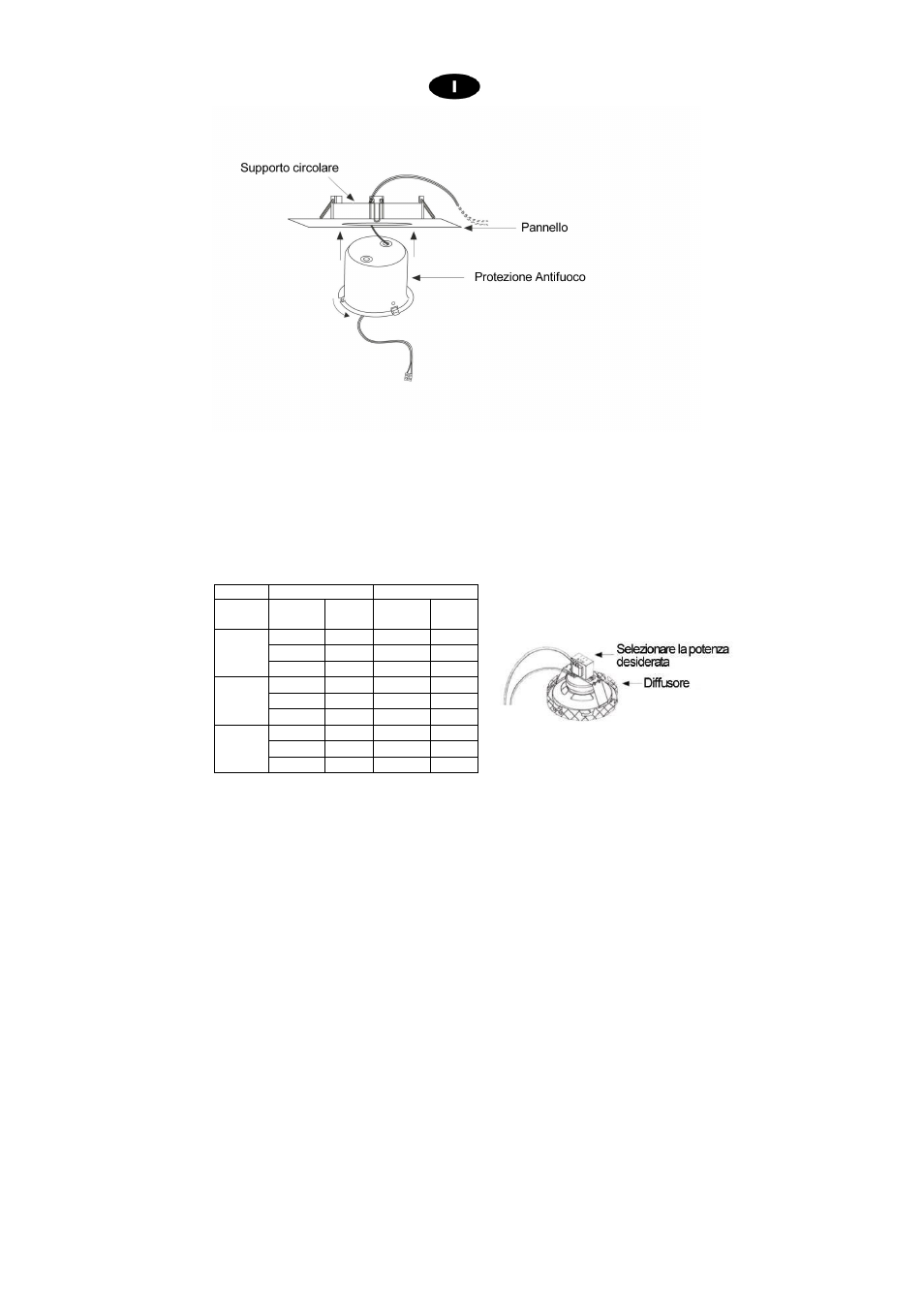

Per effettuare tale collegamento fare riferimento allo schema seguente:
Modello CS5TAL CS6TAL
Tens.
di linea
Imp. Pot.
in out.
Imp. Pot.
in out.
6,6 KΩ 1,5 W 3,33 KΩ 3 W
3,3 KΩ 3 W 1,66 KΩ 6 W 100 V
1,66 KΩ 6 W 833 Ω 12 W
3,3 KΩ 1,5 W 1,66 KΩ 3 W
1,66 KΩ 3 W 833 Ω 6 W 70 V
816 Ω 6 W 408 Ω 12 W
1,66 KΩ 1,5 W 208 Ω 3 W
816 Ω 3 W 408 Ω 6 W 50 V
416 Ω 6 W 833 Ω 12 W
