5. INSTALLAZIONE
1. Connessioni d’ingresso

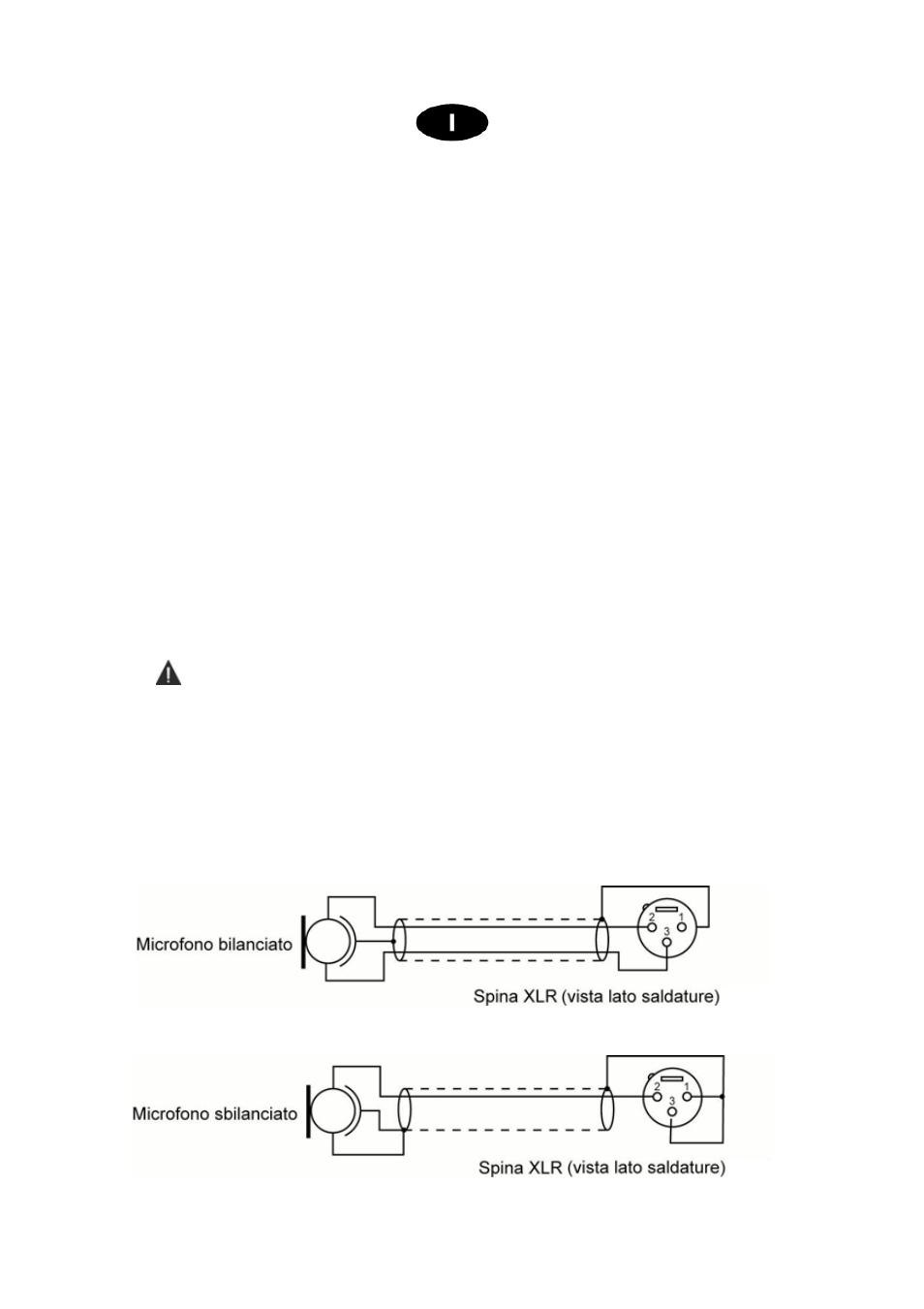

• Gli ingressi INPUT1, INPUT2, INPUT3, INPUT4 sono di tipo XLR
universale bilanciato, utilizzabili per il collegamento sia di microfoni
dinamici a bassa impedenza (30-600
Ω), sia di microfoni a
condensatore con alimentazione phantom a 24V , sia di sorgenti
audio con uscita del segnale livello “linea” (es. sintonizzatore AM/FM,
lettore di cassette, lettore CD, ecc.). Per scegliere il tipo di sorgente
da connettere agire sui selettori (fig.2 rif.17): posizione LINE per
sintonizzatori AM/FM, lettori CD ecc, posizione MIC per microfoni
dinamici a bassa impedenza e posizione PHANTOM per microfoni
a condensatore
. L’ingresso INPUT1 è provvisto della funzione VOX
e, quando viene pilotato con un segnale, provvede a renderlo
prioritario escludendo tutti gli altri ingressi; in questo modo viene
diffuso unicamente il segnale audio dell’ingresso INPUT1.
Attenzione
- Non collegare mai microfoni dinamici quando l’alimentazione PHANTOM è inserita, in
quanto potrebbero danneggiarsi.
- Escludere l’alimentazione PHANTOM prima di inserire o disinserire i connettori
microfonici.
- Accertatevi che l’alimentazione PHANTOM non sia inserita quando utilizzate dei
microfoni che non richiedono un’alimentazione esterna: la tensione presente sui pin 2
e 3 della presa XLR potrebbe causare rotture.
