4. PANNELLO POSTERIORE

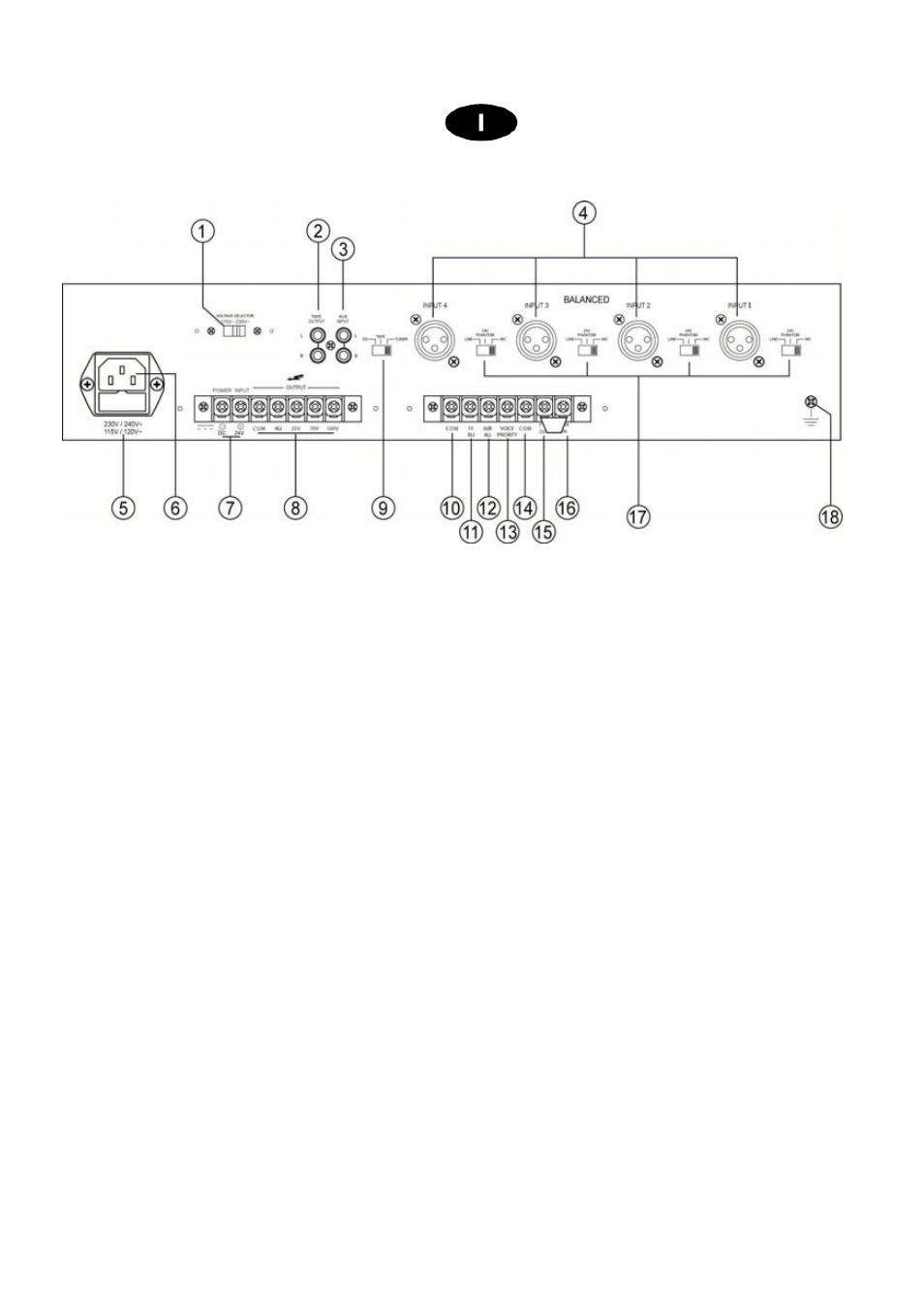

fig.2
1) Selettore della tensione di alimentazione
2) Uscita TAPE OUTPUT
3) Ingresso AUX INPUT (INPUT5)
4) Ingressi INPUT1 ÷ INPUT4
5) Vano porta-fusibile
6) Presa per cavo di alimentazione
7) Morsetti per alimentazione in continua
8) Morsetti d’uscita
9) Selettore di sensibilità per ingresso AUX INPUT
10) Morsetto COM per le uscite 11) e 12)
11) Morsetto d’uscita per altoparlante ausiliario
12) Morsetto d’uscita 0dB
13) Morsetto Priorità
14) Morsetto COM per le uscite 13), 15) e 16)
15) Morsetto PRE OUT
16) Morsetto MAIN IN
17) Selettore di sensibilità per ingressi INPUT1 - INPUT4
18) Vite per eventuale messa a terra
