4. FUNZIONI E CONTROLLI PANNELLO POSTERIORE

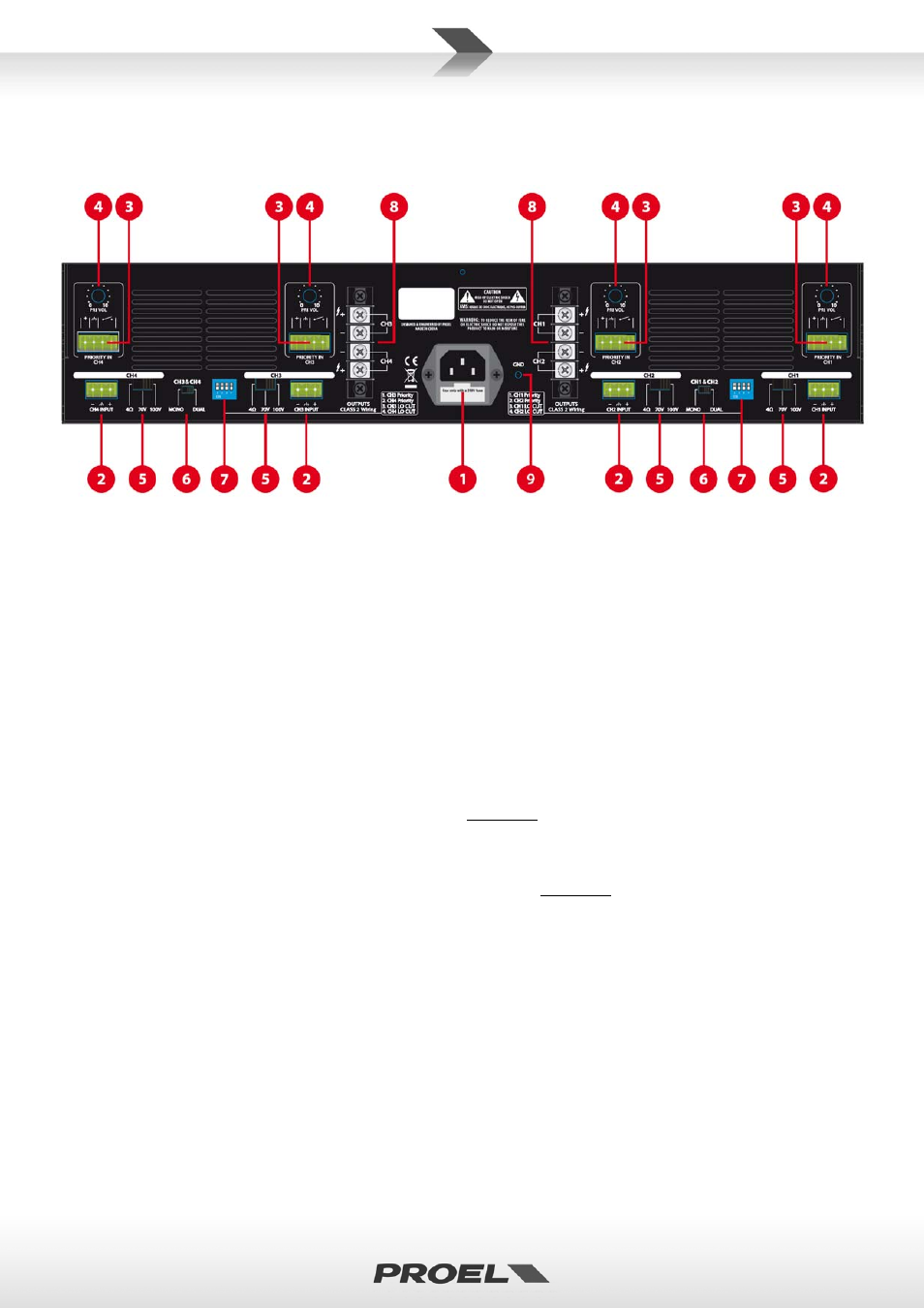

fig.2
1. INGRESSO ALIMENTAZIONE DI RETE con Alloggio per il fusibile
Collegare l’unità alla rete 230Vac 50/60Hz (117Vac 50/60Hz per i modelli US)
FUSIBILE
AUP125S:
220÷240 V~ 50/60Hz Fusibile: T 6.3 AL AC 250V
110÷127 V~ 50/60Hz Fusibile: T 12 AL AC 250V
AUP250S:
220÷240 V~ 50/60Hz Fusibile: T 10 AL AC 250V
110÷127 V~ 50/60Hz Fusibile: T 20 AL AC 250V
2. Ingresso
Ogni canale dispone di un proprio Ingresso bilanciato a livello linea.
3. Ingresso Prioritario
Ogni canale dispone di un proprio Ingresso prioritario sbilanciato a livello linea.
Collegare il segnale sbilanciato tra i morsetti “+” e “simbolo di massa”.
L’ingresso prioritario dispone di una funzione VOX inseribile e disinseribile mediante l’apposito PIN (fig.2, rif.7):
VOX abilitato – fin quando il circuito VOX rileva la presenza di un segnale audio sull’ingresso
“PRIORITY IN CH_” (fig.2, rif.3), il rispettivo ingresso “CH_ INPUT” sarà automaticamente
silenziato e in uscita sarà presente solo il segnale prioritario.
VOX disabilitato – i segnali presenti sugli ingressi “PRIORITY IN CH_” e “CH_ INPUT” saranno mixati
sulla rispettiva uscita
“contatto pulito” ‐ L’ingresso prioritario dispone anche di un “contatto pulito” che forza il silenziamento
dell’ingresso “CH_ INPUT” (fig.2, rif.2) lasciando attivo l’ingresso “PRIORITY IN CH_”
indipendentemente dal settaggio dei PIN del DIP SWITCH (fig.2, rif.7).
Fin quando il contatto pulito rimane chiuso il rispettivo ingresso “CH_ INPUT” resterà
silenziato. Tale funzione è particolarmente utile in presenza di segnali “PRIORITY IN CH_” molto
deboli che potrebbero generare dei continui attacchi/stacchi della funzione VOX con
