LAND-PAK™ Guida utente – Rev. B
A-89

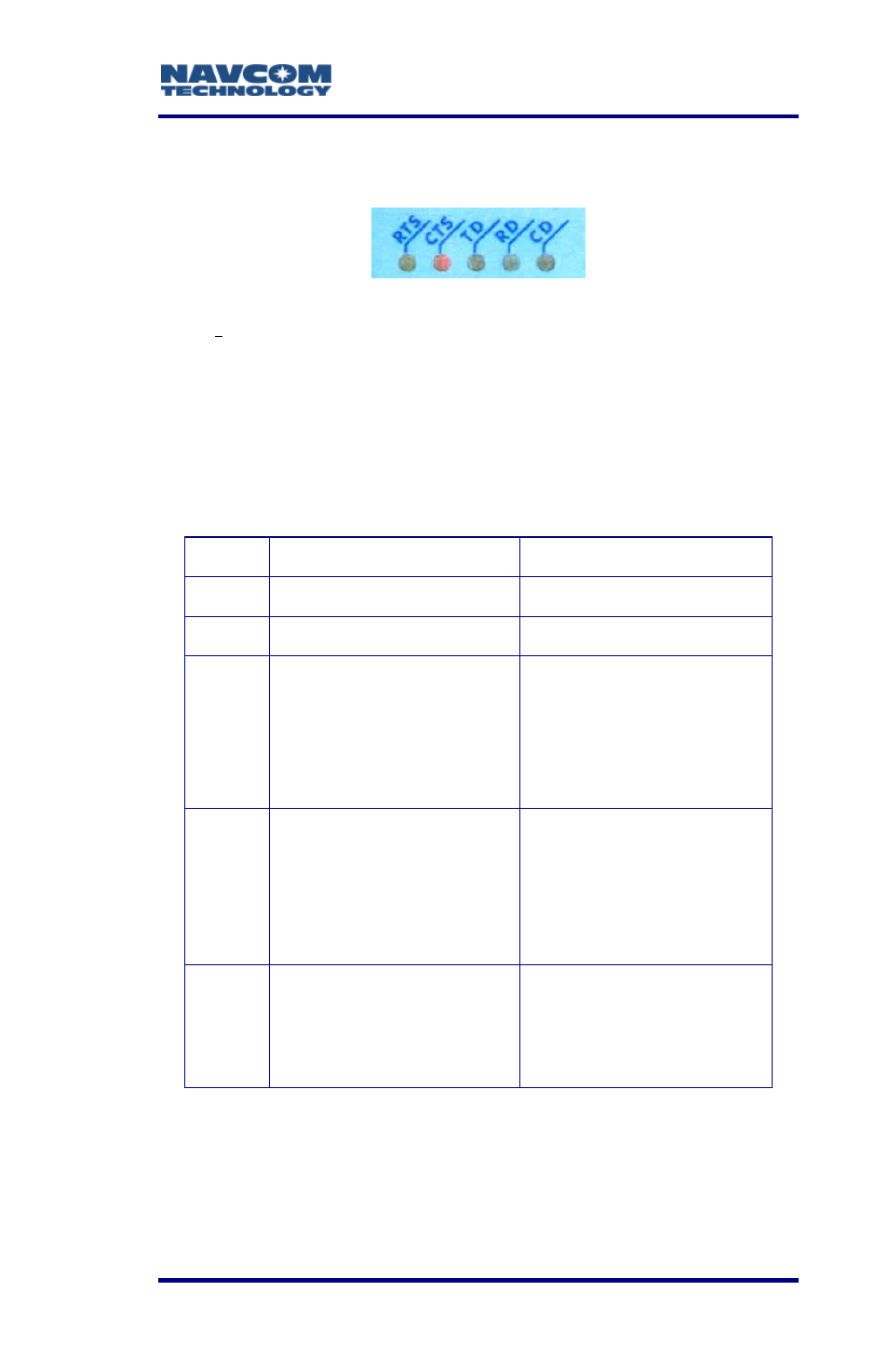

 Spie a LED
Le spie a LED consentono di visualizzare rapidamente lo
stato sia del canale radio sia dell'interfaccia seriale con il
ricevitore.
Il LED CTS si illumina quando i radio modem vengono
collegati all'alimentazione. Il significato dei LED è
riportato nella Tabella 10.
Tabella 10: significato dei LED del radio modem
LED Descrizione Stato attivo
RTS Request To Send Rosso
CTS Clear To Send Rosso
TD
Transmit Data
(ingresso dati da
trasmettere
dall'apparecchiatura
al radio modem.) Rosso =
trasmissione dati
Verde =
trasmissione di
prova attiva
RD
Receive Data
(uscita dati
ricevuti dal radio
modem verso
l'apparecchiatura.)
Rosso
CD
Carrier Detect (stato
radio)
Rosso =
trasmissione
Arancione = rumore
Verde = ricezione
