LAND-PAK™ Guida utente – Rev. B
4-54
Se necessario, usare le due chiavi a brugola in
dotazione (rispettivamente da 4 e/o 5 mm) sulla
piastra superiore del treppiede per serrare le viti
esagonali poste sulla sommità del treppiede.
5. Riporre le due chiavi a brugola per uso futuro,
secondo necessità.

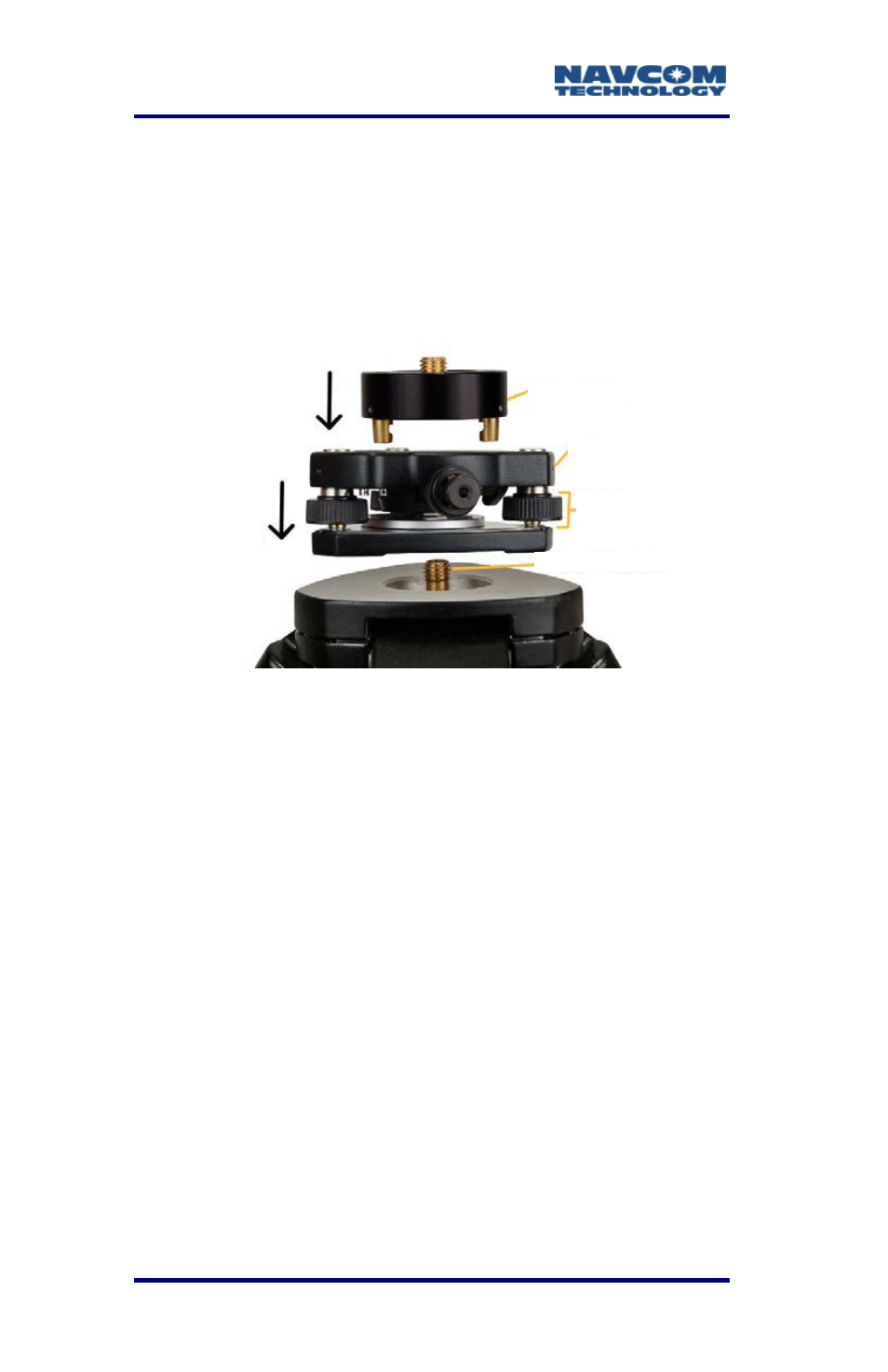

Figura 16: montaggio della base e del relativo
adattatore
Fare riferimento alla Figura 16 per la procedura
descritta di seguito.
6. Per montare la base sulla sommità del treppiede
procedere come descritto di seguito.
• Posizionare la base in modo che poggi
uniformemente sulla piastra superiore e sia in
piano.
• Avvitare il fermo nella base per fissarla.

La base è dotata di una livella a bolla e di tre
manopole di regolazione, per aggiustaggi di
precisione.
7. Inserire l'adattatore nei tre fori della base, quindi
bloccarlo in posizione agendo sulla manopola
posta a lato della base.
Fermo della base
Base
Adattatore della base
Manopola di
regolazione
della base
