LAND-PAK™ Guida utente – Rev. B
4-56
• Inserire il raccordo a sgancio rapido del
supporto nel foro del morsetto per palina.
• Premere il pulsante posto sul morsetto per
palina e, se necessario, ruotare il supporto
nella posizione desiderata inserendo il
pernetto in uno dei fori presenti sul morsetto
per palina.
• Rilasciare il pulsante nero del morsetto per
palina per bloccare in posizione il gruppo.

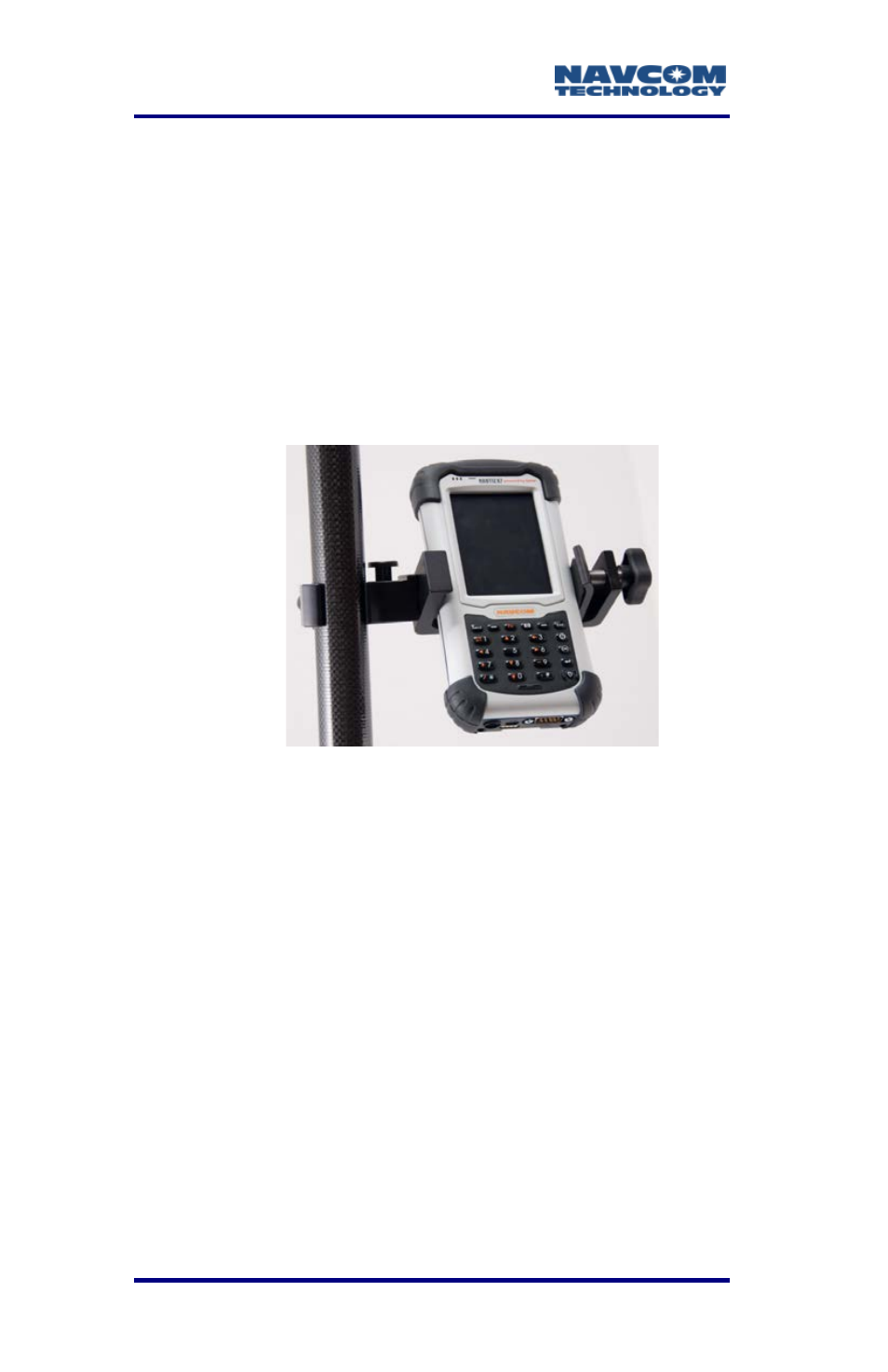

Figura 18: montaggio dell'unità
MicroSurvey Nautiz X7
Fare riferimento alla Figura 18 per la procedura
descritta di seguito.
3. Fissare il gruppo morsetto per palina del rover
procedendo come segue.
a. Allentare la manopola posta sul morsetto per
palina.
b. Fissare il morsetto per palina del rover al di
sopra del livello, in modo che non ne intralci la
vista.
c. Serrare la manopola.
