Powermax30 AIR Manuale dell’operatore 808844
27
2 – Configurazione del generatore
Tabella 4 – 200 V – 240 V / 20 A
Requisiti per la messa a terra
Per garantire la sicurezza personale, il corretto funzionamento e ridurre le interferenze elettromagnetiche (EMI), eseguire
la messa a terra del sistema come di seguito indicato:
 La messa a terra del sistema deve essere eseguita correttamente utilizzando il cavo di alimentazione in conformità
alle normative elettriche nazionali e locali.
 L’impianto monofase deve essere di tipo a tre fili con un filo verde (CSA) o un filo verde/giallo (CE) per la messa a
terra di sicurezza e deve essere conforme alle normative nazionali e locali. Non utilizzare un impianto a due fili.
 Per ulteriori informazioni, fare riferimento al Manuale sulla sicurezza e sulla conformità (80669C).
Considerazioni sul cavo di alimentazione
Questo sistema viene spedito in una configurazione che include un cavo di alimentazione CSA o CE.

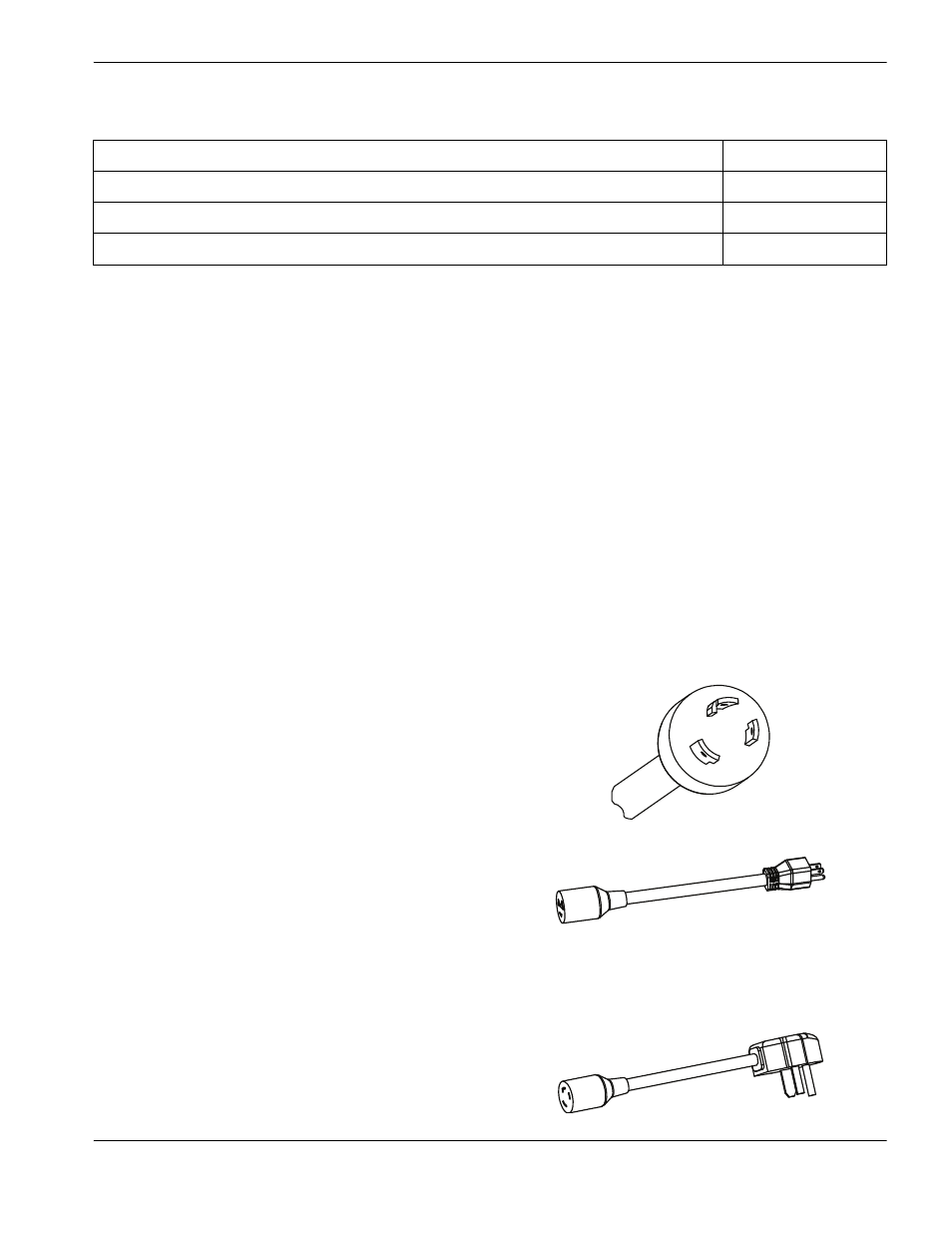

Cavi e spine di alimentazione CSA
La configurazione CSA include adattatori e spine come segue:
 Il cavo di alimentazione è provvisto di un connettore
twist lock NEMA (NEMA L6-20P) adatto per l’utilizzo
con un circuito da 240 V / 20 A con un’uscita NEMA
twist lock-style.
 Per azionare il sistema con un circuito ad amperaggio
inferiore, collegare l’estremità femmina dell’adattatore
del connettore da 120 V / 15 A (NEMA 5-15P) al
connettore NEMA twist lock-style del generatore.

Non impostare la manopola di regolazione
dell’amperaggio al di sopra dei 20 A, per evitare
il rischio di far scattare l’interruttore di circuito
automatico. Vedere
Passaggio 3 — Regolazione
della corrente di uscita a pagina 43.
 Per azionare il sistema con un circuito da 240 V / 20 A,
collegare l’estremità femmina dell’adattatore del
connettore da 240 V / 20 A (NEMA 6-50 P) al
connettore NEMA twist lock-style del generatore.
Tensione di alimentazione 200 V – 240 V
Corrente in ingresso all’uscita nominale (30 A × 83 V = 2,5 kW) 16,7 A – 15,0 A
Corrente in ingresso ad allungamento arco. 37,5 A
Tolleranza tensione +10% / -10%
