Powermax30 XP Manuale dell’operatore 808164
69
5 – Manutenzione e ricerca guasti

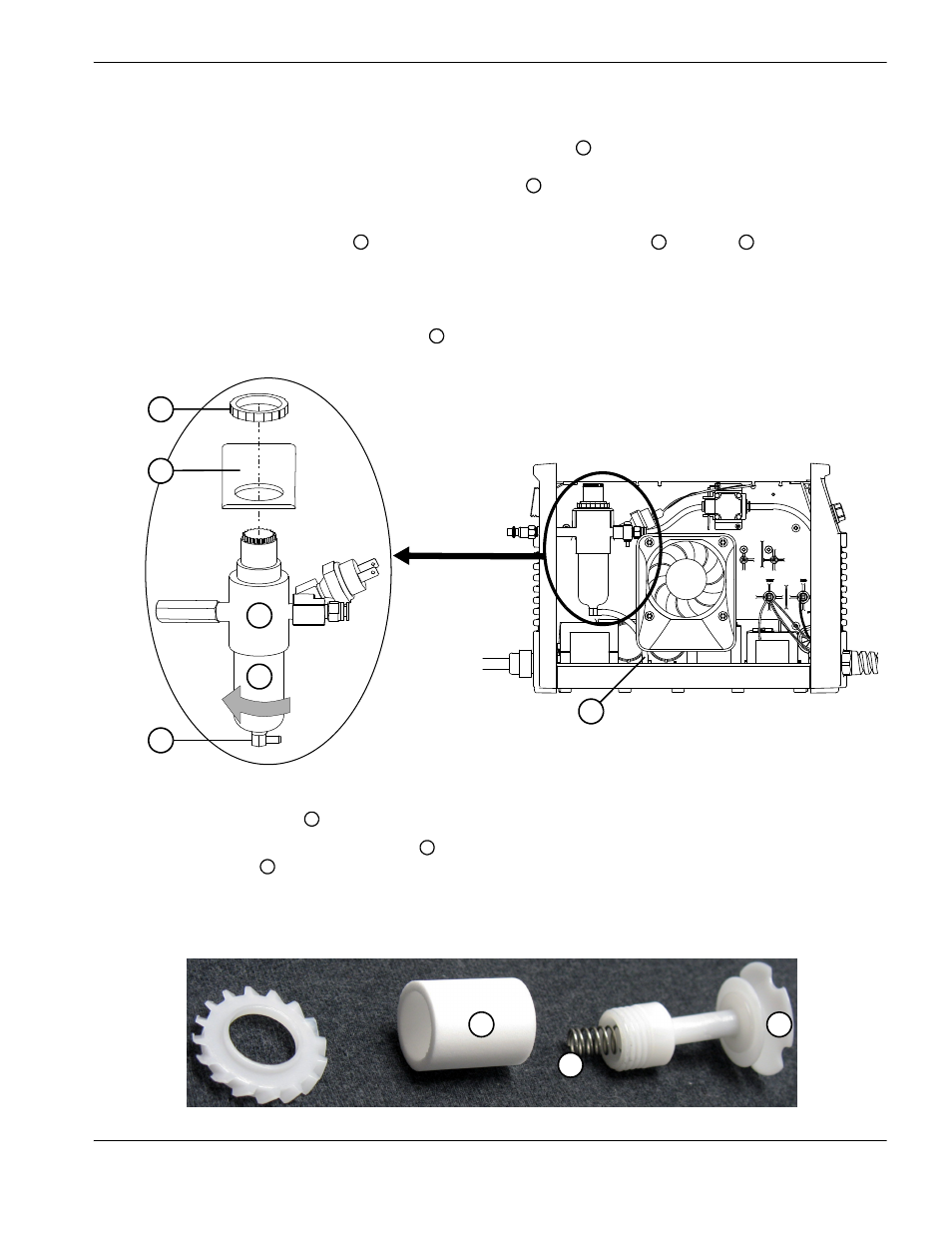

Rimozione dell’elemento filtrante dell’aria e del bicchierino del filtro
1. Scollegare il flessibile di scarico dal lato della ventola del generatore dal foro sul fondo della base.
2. Rimuovere l’altra estremità del flessibile dal raccordo in rame sul fondo del bicchierino del filtro dell’aria. Mettere
da parte il flessibile di scarico.
3. Svitare il dado di tenuta in plastica che tiene fermo il regolatore/filtro dell’aria alla staffa sul pannello
centrale.
4. Inclinare il fondo del gruppo regolatore/filtro dell’aria verso di sé con una sola mano.
5. Con l’altra mano, svitare il bicchierino del filtro per rimuoverlo dal gruppo regolatore/filtro dell’aria.
6. L’elemento filtrante dell’aria ha bisogno di essere sostituito?
 Se sì, svitare il dado di tenuta in plastica che fissa l’elemento filtrante dell’aria prestando attenzione a non
perdere la molla che è compressa tra il dado di tenuta e il regolatore/filtro dell’aria. Non consentire
all’elemento filtrante dell’aria di ruotare durante la rimozione del dado. Rimuovere l’elemento filtrante dell’aria
dal dado di tenuta in plastica.
 Se no, continuare con Passo 3 a pagina 70.
1
2
3 4 5
6
1
3
4
5
6
2
7
8
9
7 8
9
