Cavi di alimentazione CE e CCC
Le configurazioni CE e CCC vengono spedite senza spina sul cavo di alimentazione. Per lavorare a 220 V (CCC)
o 230 V (CE), procurarsi la spina corretta per la propria unità e area geografica e farla installare da un elettricista
qualificato.
1. Tirare via l’isolamento del cavo per separare i fili 3, 5 e 6.
2. Rimuovere l’isolamento di ciascun filo per permettere un contatto corretto con i terminali del connettore.
3. Realizzare i collegamenti.
4. Rimontare l’involucro esterno e l’ancoraggio del cavo e stringere la vite dell’ancoraggio del cavo fino alla tensione
esatta. Non stringere eccessivamente.
1
2
3
4
5
6

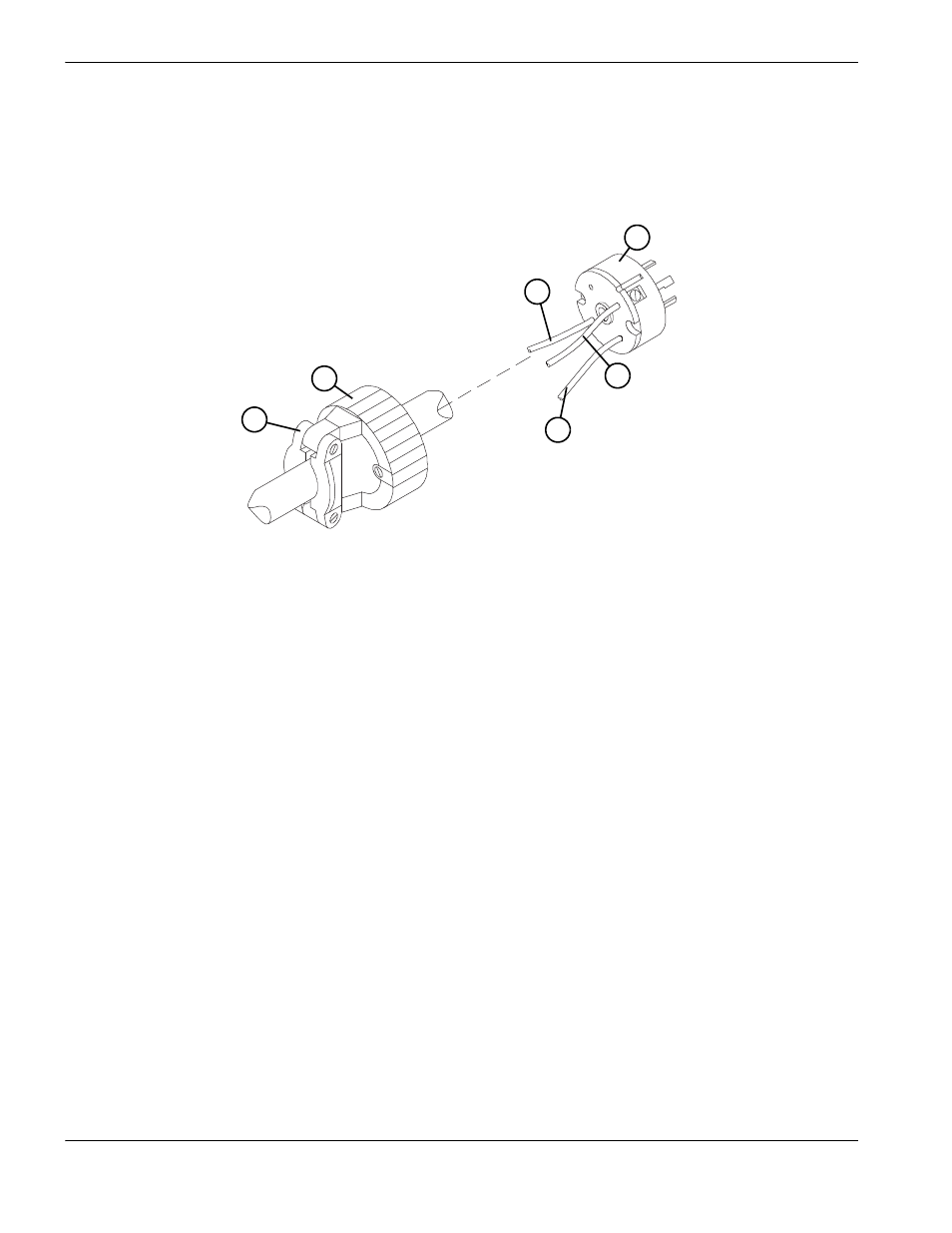

1 Ancoraggio del cavo
2 Involucro esterno
3 Terminale per la linea 1 (marrone)
4 Spina da 220 V (CCC) o 230 V (CE)
5 Terminale per la linea 2 (blu)
6 Terminale di terra (verde/giallo)
